يتم استخدام آلة الفحص اليدوية بشكل أساسي لفحص قضبان التوصيل القصيرة المستقيمة وقضبان الكوع وقضبان التوصيل الطرفية وما إلى ذلك. وهي تتكون من جزأين: تحديد موضع التركيبات وأدوات الفحص الرئيسية. يتم تشغيل جزء تحديد موضع التركيب يدويًا بينما تقوم أدوات الفحص باختبار شريط التوصيل وإنشاء التقرير تلقائيًا.

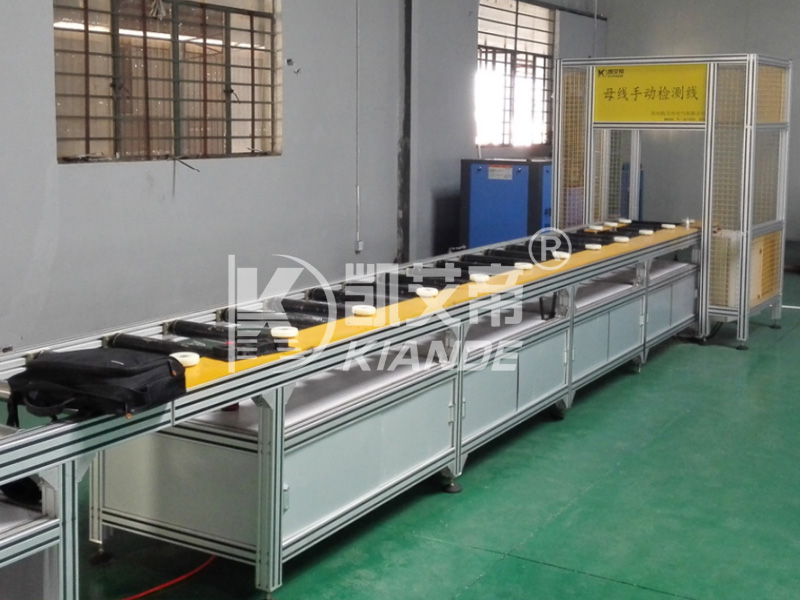

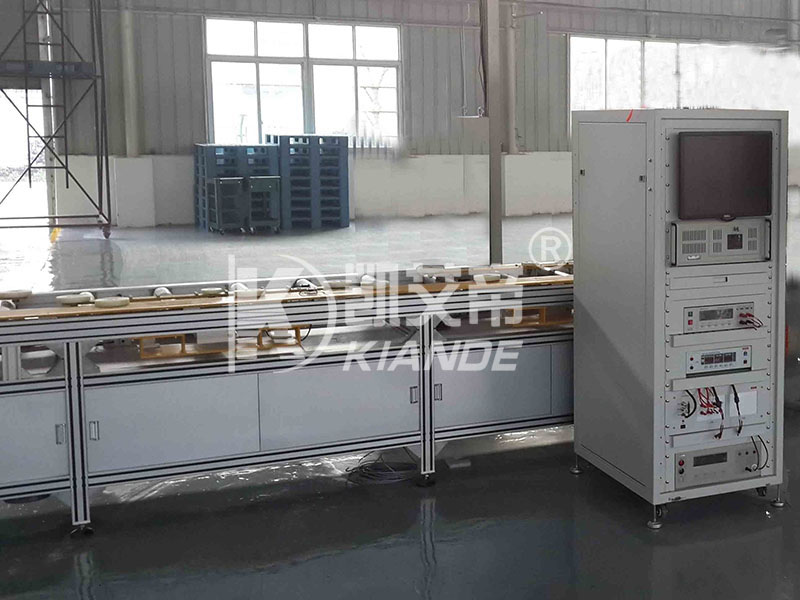

يجمع خط الفحص اليدوي KD-JCX/M-6 بين تحديد موضع التركيبات يدويًا والاختبار الكهربائي التلقائي. إنه مخصص للمقاطع القصيرة المستقيمة وقضبان الكوع وقضبان التوصيل الطرفية وغيرها من الأشكال الهندسية غير المنتظمة. تقوم أدوات الفحص باختبار شريط التوصيل الموجود وإصدار تقرير تلقائيًا. يدعم الباركود الاختياري وطباعة التقارير تحديد وتسجيل الإخراج دون تغيير طريقة تحديد المواقع اليدوية. |  صورة المنتج الرسمية لـKiande Electric |
| مواصفات | معلمة البيانات الفنية |
|---|---|
| المنشورة النموذج / المعرف | KD-JCX/M-6 |
| المنشور ارتفاع قضيب | 100 ملم - 650 ملم |
| التوصيل طول قضيب التوصيل نوع | 500 مم - 3000 مم |
| قضيب التوصيل المناسب نوع | بسبار غير منتظم |
| الموضع | من جانب واحد |
| نظام الطباعة | الباركود / طباعة التقارير (اختياري) |
| اختبار تحمل الجهد العالي اختبار | 0 - 5000 فولت |
| العزل اختبار | 1 - 1000 فولت |
| التأريض | 0 - 25 أ |
| أبعاد معدات | 380 ~ 415 فولت تيار متردد، 50 ~ 60 هرتز، 3 كيلو وات |
| الطاقة | الطول 6200 ملم × العرض 800 ملم × الارتفاع 800 ملم |
دعم القسم غير النظامييشتمل التطبيق المنشور على قضبان توصيل قصيرة مستقيمة ومرفقة وطرفية. | تحديد المواقع من جانب واحديقوم المشغلون بوضع قطعة العمل باستخدام ترتيب التركيبات الأحادية الجانب. | تحمل الاختبارنطاق اختبار تحمل الجهد العالي هو 0-5000 فولت. |
قياس العزلنطاق اختبار العزل هو 1-1000 فولت. | اختبار التأريضالنطاق الحالي لاختبار التأريض المدرج هو 0-25A. | السجلات المطبوعة الاختياريةتعد طباعة الباركود وطباعة التقارير اختيارية، كما هو مذكور في الجدول المصدر. |
وظائفدعم المقاطع غير المنتظمة - يشتمل التطبيق المنشور على قضبان توصيل قصيرة مستقيمة ومرفقة وطرفية. تحديد المواقع من جانب واحد - يقوم المشغلون بوضع قطعة العمل باستخدام ترتيب التركيبات من جانب واحد. اختبار التحمل - نطاق اختبار التحمل للجهد العالي هو 0-5000 فولت. | مبدأ العمل
|
فحص قضيب الكوعالاختبار الكهربائي لأجزاء الكوع التي تتطلب تحديد المواقع يدويًا. | اختبار القسم الطرفيفحص قضبان التوصيل الطرفية قبل مرحلة الإنتاج التالية. | أقسام مستقيمة قصيرةاختبار أشرطة التوصيل القصيرة المستقيمة ضمن نطاق الطول المنشور. |
يتم توفير رسومات المرفق أو الطرفية أو المقطع القصير لمراجعة تحديد المواقع.
حدد جهد الاختبار المطلوب والتيار والإجراء ضمن نطاقات الأدوات المدرجة.
حدد ما إذا كانت طباعة الباركود أو طباعة التقرير أو كليهما مطلوبة.
فحوصات القبول الموصى بها لخط الفحص اليدوي:
تغطية لاعبا اساسياتأكيد تحديد المواقع الآمنة لقسم تمثيلي غير منتظم. | إعدادات الأداةتحقق من إعدادات التحمل والعزل والتأريض المحددة وفقًا لخطة الاختبار. | التحقق من التقريرقارن السجل الذي تم إنشاؤه والنسخة المطبوعة الاختيارية بتنسيق الفحص المطلوب. |
معدات التفتيش المخصصةتظهر آلات فحص قضبان التوصيل اليدوية والآلية في النطاق الرسمي لشركة Kiande. | تغطية بسبار ذات الصلةتم وصف هذا النموذج خصيصًا للأقسام القصيرة المستقيمة والكوع والطرفية. | الاختبار والتركيز على البياناتتتضمن الأعمال المعلنة للشركة الإنتاج الذكي وتحليل البيانات الخاصة بالتصنيع الكهربائي. |
يتعامل تحديد المواقع يدويًا مع الهندسة بينما تقوم الأدوات بإجراء الاختبار تلقائيًا.
تساعد النطاقات الكهربائية الثلاثة المنشورة المشترين على مقارنة المحطة بخطة الفحص الخاصة بهم.
تقوم شركة Kiande بتزويد معدات التجميع بالإضافة إلى محطة الفحص المستخدمة بعد التجميع.
محطات أخرى للمقارنة ضمن سير عمل الفحص: آلة التجميع اليدوية، , خط التجميع شبه الأوتوماتيكي، , خط تجميع قضبان التوصيل الأوتوماتيكي.
فحص جودة Busway
إنتاج الكابلات بسبار
تصنيع المعدات الكهربائية

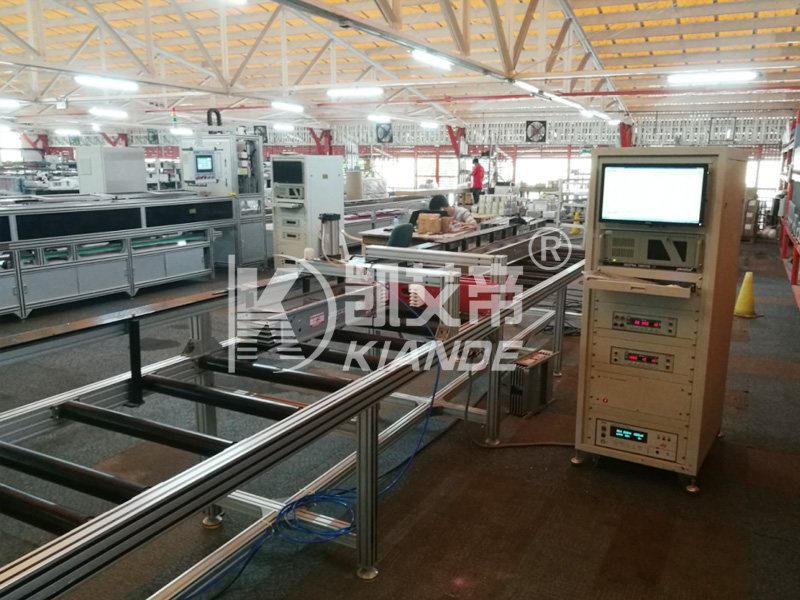

يسرد الملف التعريفي الرسمي لشركة Kiande آلات الفحص اليدوية كجزء من مجموعة معدات إنتاج القضبان الخاصة بها. {[ت0]}. يقع المقر الرئيسي لها في سوتشو، مع مركز تصنيع تشنجيانغ وأقسام للتصميم والإنتاج والخدمة. |  تم نشر مشهد المصنع على الموقع الرسمي الشقيق لـ Kiande |
تقديم رسومات الارتفاع والطول والنهاية أو الكوع.
اذكر متطلبات الاختبار الكهربائي وشكل الطباعة.
ناقش فحص قسم قناة الناقل التمثيلي قبل تثبيت نطاق المعدات.
يعرض الموقع الإلكتروني الرسمي لشركة Kiande وثيقة براءة اختراع لمعدات معالجة القنوات الناقلة. هذه وثيقة تكنولوجيا الشركة. ولا يُنشئ توافقًا مع CE أو شهادة ISO الحالية لكل تكوين للمنتج. |  وثيقة براءة اختراع منشورة من قبل الشركة |
يسرد KD-JCX/M-6 نطاق ارتفاع يتراوح بين 100 مم و650 مم ونطاق طول يتراوح بين 500 مم و3000 مم. يجب أن تتناسب الهندسة غير المنتظمة أيضًا مع التركيبات.

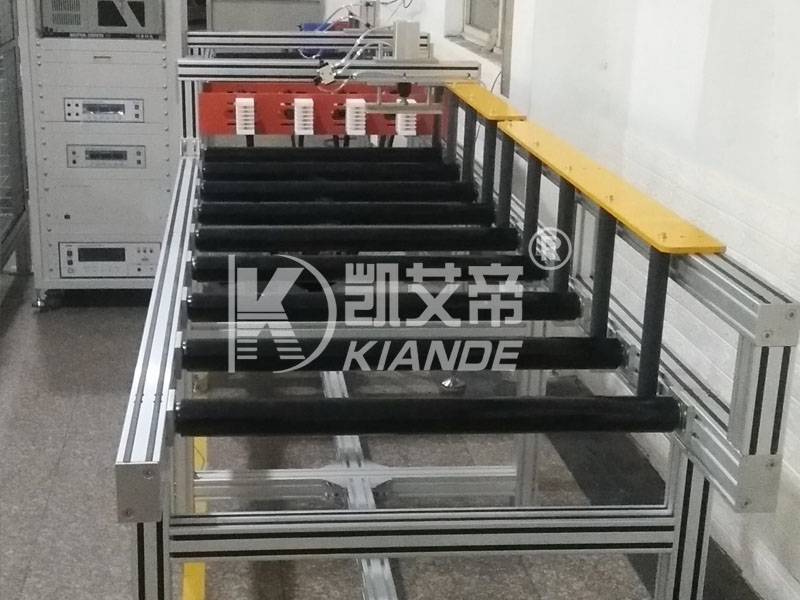

يتم وضع تركيبات KD-JCX/M-6 يدويًا. تقوم أدوات الفحص الرئيسية بإجراء الاختبارات وإنشاء التقرير تلقائيًا.
نطاق تحمل الجهد العالي KD-JCX/M-6 هو 0-5000 فولت. هذه مجموعة من المعدات؛ فهو لا يحدد جهد الاختبار المطلوب لكل شريط توصيل.
نطاق اختبار التأريض هو 0-25A. يجب أن يتبع معيار الإعداد والقبول المطلوب إجراء فحص قضيب التوصيل.
يحدد جدول KD-JCX/M-6 طباعة الباركود وطباعة التقارير كأمر اختياري. قم بإدراج ترتيب الإخراج المحدد في نطاق المعدات.
أبعاد المعدات المنشورة هي الطول 6200 مم × العرض 800 مم × الارتفاع 800 مم. ينبغي النظر في الوصول إلى التشغيل وتصاريح الخدمة بشكل منفصل.
تم إدراج KD-JCX/M-6 عند 380 ~ 415 فولت تيار متردد، و50 ~ 60 هرتز و3 كيلو وات. قم بمطابقة إمداد الموقع بالتكوين الكهربائي المؤكد.
