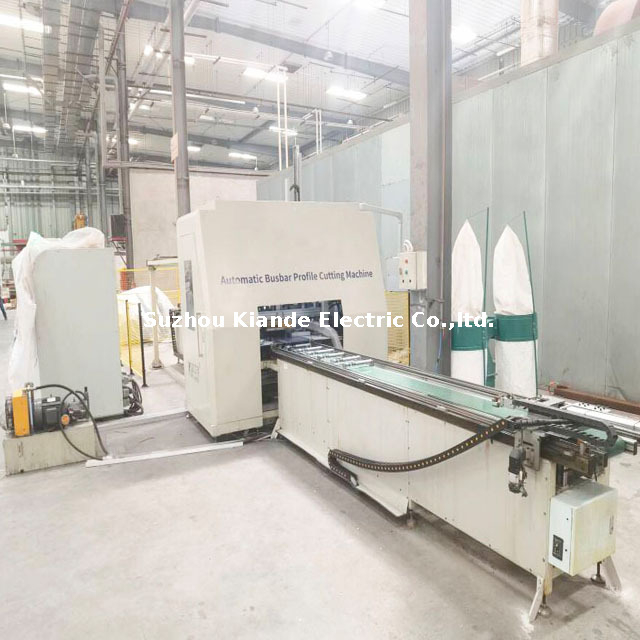

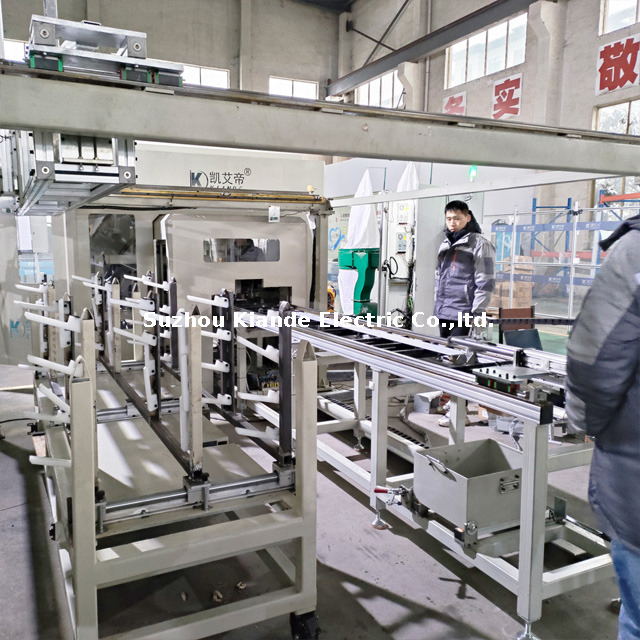

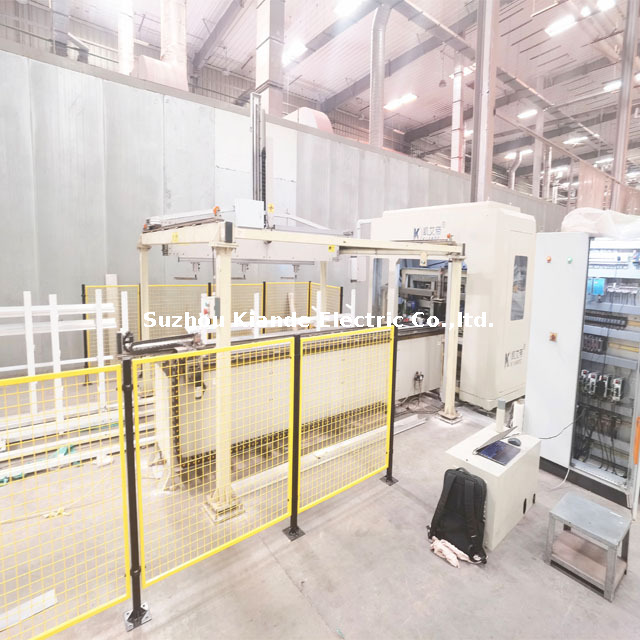

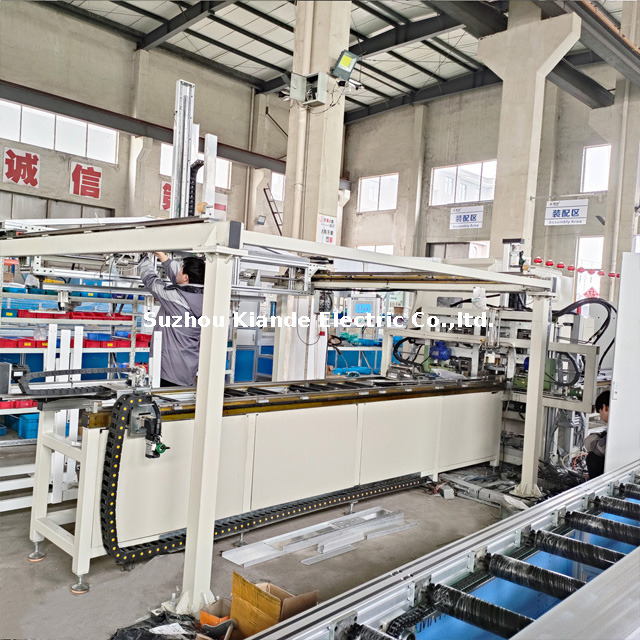

آلة معالجة مقاطع الألمنيوم

الدقة والكفاءة في تصنيع قضبان التوصيل الصناعية

إن آلة معالجة مقاطع الألمنيوم عبارة عن حل قطع عالي الدقة تم تصميمه خصيصًا لمقاطع الألمنيوم المستخدمة في خطوط إنتاج قضبان التوصيل . تم تصميم نظام القطع ثنائي الرأس هذا لتوفير أداء متسق، وهو يدعم عمليات القطع السريعة والدقيقة والزاوية المطلوبة لإنتاج مبيت ومرفقات قضبان التوصيل الصلبة.

سواء كنت تقوم بقطع قضبان الألومنيوم الهيكلية، أو مقاطع التركيب، أو الغلاف الواقي لأنظمة قنوات النقل، فإن هذه الماكينة تضمن دقة قابلة للتكرار وتكاملًا سلسًا مع خطوط تجميع قضبان التوصيل الآلية.




الميزات الرئيسية

قطع دقيق مزدوج الرأس

• يسمح إعداد الرأس المزدوج المستقل بقطع زاوية 45 درجة و90 درجة في وقت واحد، مما يلغي الحاجة إلى إعادة الوضع والتعديلات اليدوية.

• مُحسّن لمقاطع الألمنيوم الصناعية المستخدمة في أنظمة توصيل قضبان التوصيل ذات الجهد المنخفض والمتوسط.

تحديد المواقع الذكية التي تعتمد على المؤازرة

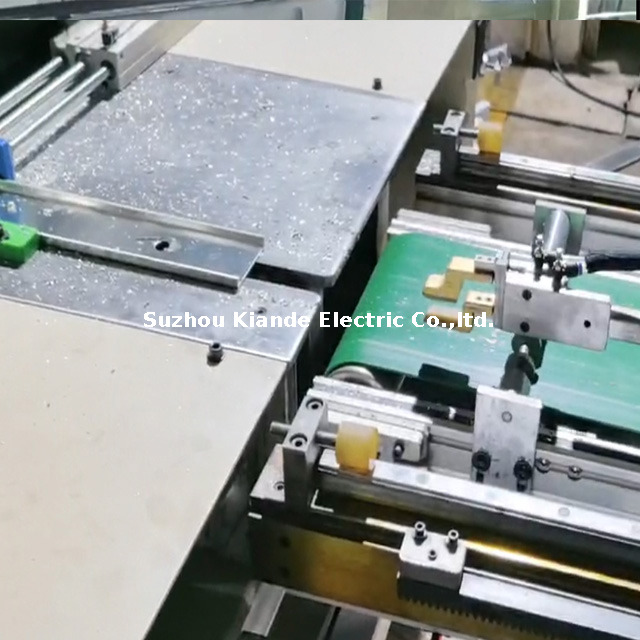

• مجهزة بمحرك مؤازر وآليات لولبية كروية لتحديد موضع الملف الشخصي بدقة عالية.

• يدعم التعويض التلقائي للطول وتغذية المواد عالية السرعة للعمليات المستمرة.

مجموعة شفرة قوية

• تستخدم شفرات المنشار ذات الرؤوس الكربيدية (حتى 500 مم) لتوفير حواف نظيفة وخالية من النتوءات.

• تساعد سرعة القطع والسكتة القابلة للتعديل على منع تشوه المظهر الجانبي أثناء الإنتاج الضخم.

نظام تحكم سهل التشغيل

• لوحة HMI تعمل باللمس لتشغيل بديهي وإعداد سريع لمعلمات الزاوية أو الطول.

• يقوم بتخزين العديد من البرامج المعدة مسبقًا لمعالجة الدفعات على أغلفة الألومنيوم بقضيب التوصيل.

تطبيقات في تصنيع بسبار

تم تحسين هذا الجهاز من أجل:

• قطع مقاطع غلاف قضبان التوصيل المصنوعة من الألومنيوم قبل التثقيب والتجميع.

• تشكيل إطارات الدعم وقضبان التوجيه في خطوط توصيل قضبان التوصيل.

• قطع مسبق عالي الإنتاجية قبل الحفر باستخدام الحاسب الآلي أو التغليف العازل.

ويعد دورها بالغ الأهمية بشكل خاص في ورش إنتاج قضبان التوصيل الحديثة، حيث تعد الدقة والسرعة والأتمتة أمرًا أساسيًا لتوسيع نطاق الإنتاج مع الحفاظ على الجودة.

لا.		حدود
نموذج		دينار كويتي-XCYTJ-C/A-4.5(6)
وظيفة	اللكم العمودي	أفقي اللكم	حفر
	يمكن تخصيصها
قوة	اللكم العمودي	300 كيلو نيوتن
	أفقي اللكم	30 كيلو نيوتن
السكتة الدماغية من المحور X		3000 ملم
سرعة المحور X		0 ~ 150 مم / ثانية
وضع العلامات		الباركود، الليزر (حسب الطلب)
حجم الموصل (الألومنيوم)	طول	1200 مم ~ 3000 مم
	عرض	45 ملم ~ 220 ملم
	سماكة	2.5 ملم ~ 5 ملم
	أقصى عرض	49 ملم
	أقصى ارتفاع	39 ملم
دقة تحديد المواقع		± 0.3 مم
دقة تحديد المواقع المتكررة		± 0.5 ملم
قوة شفرة المنشار		3 كيلو واط
قطر شفرة المنشار		405 ملم
الأعلى. طول		3000 ملم
دقيقة. طول		275 ملم
الأعلى. القوة الهيدروليكية		31.5 ميجا باسكال
قوة		380 ~ 415VAC  50 ~ 60 هرتز  10 كيلو واط ( تخصيص )



لماذا تختار آلة معالجة مقاطع الألمنيوم الخاصة بنا؟

• مصمم لخطوط Busbar : تكوين مخصص لمقاطع الألمنيوم المستخدمة في البنية التحتية لتوزيع الكهرباء.

• إطار صناعي مستقر : قاعدة مضادة للاهتزاز للقطع عالي السرعة بأقل قدر من الانحراف.

• سهل الصيانة : استبدال الشفرة بسهولة، ونظام التشحيم التلقائي، ودعم التشخيص عن بعد.

• الامتثال العالمي : شهادة CE ومتوافقة مع معايير السلامة الدولية

الإضافات الاختيارية

• نظام جمع الغبار لتكامل ورشة العمل النظيفة


• جدول التحميل والتفريغ التلقائي


• وحدة تكامل البيانات لأنظمة MES/ERP


اتصل بنا اليوم

هل تبحث عن ترقية عملية قطع مقاطع الألمنيوم الخاصة بقضيب التوصيل؟ اتصل بنا للحصول على عرض أسعار تفصيلي أو عرض توضيحي للماكينة أو خيارات التخصيص بناءً على إعداد خط الإنتاج الخاص بك.
