| الكمية: | |
|---|---|

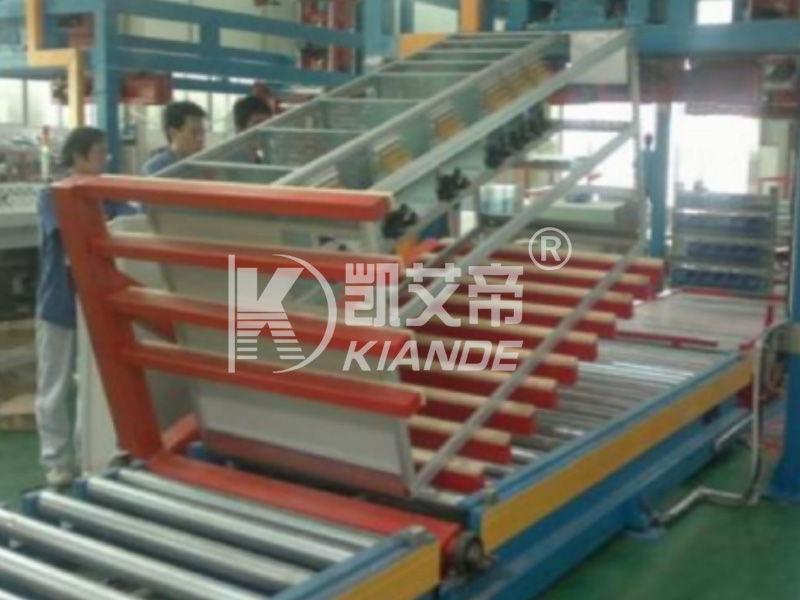

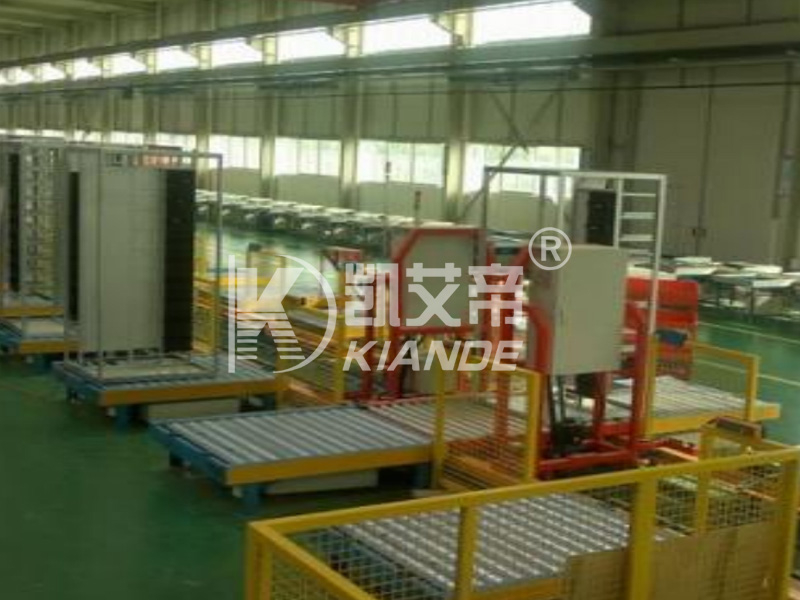

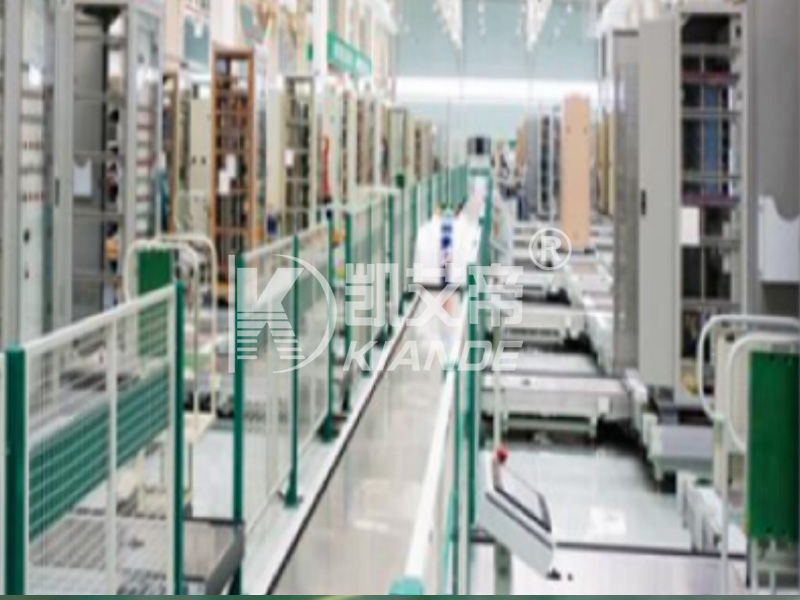

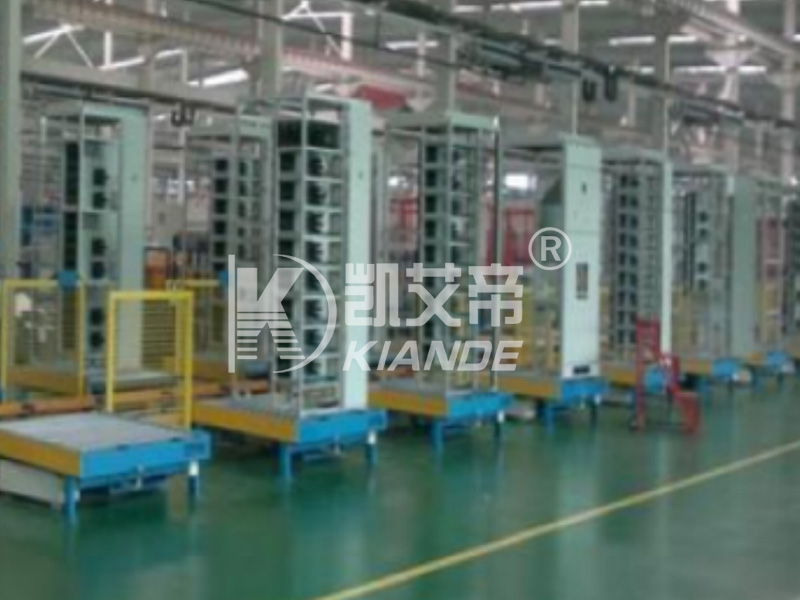

يقوم خط تجميع خزانة المفاتيح الكهربائية LV بتنفيذ الإنتاج المبسط بدءًا من تركيب المبيت وحتى عدم الاتصال النهائي. إنه يحقق التثبيت التلقائي على جميع المكونات الكهربائية والاختبار النهائي لعدم الاتصال بالإنترنت من خلال التركيبات المختلفة وعربة RGV وأجهزة محطة العمل ذات الصلة وما إلى ذلك.
| نموذج | دينار كويتي-LVZPX-20-50 |
| قفص الاتهام رقم | 20 ~ 50 مجموعة |
| عربة آر جي في | نوع رأس السيارة RGV |
| تجميع الإطار | عكس المواقع التلقائية |
| رقم تجميع الإطار | 2 مجموعات |
| وضع التحكم PLC | اتصال إنترنت PLC |
| وضع تركيب الباب | تركيب الروبوت اليدوي أو الصناعي |
| كفاءة العمل | 20 مجموعة / 8 ساعات |
| أبعاد المعدات (الطول * العرض) | الطول 50000 ملم* العرض 8000 ملم |
عند تكوين منشأة تصنيع للبنية التحتية الكهربائية، تحدد عملية التجميع المادي موثوقية الإنتاج الإجمالية. يوفر خط تجميع خزانة المفاتيح الكهربائية KD-LVZPX-20-50 LV بيئة منظمة وعالية التنظيم لإنشاء حاويات كهربائية منخفضة الجهد. ومن خلال دمج آليات النقل الآلية مع إطارات تحديد المواقع الصلبة، يزيل هذا النظام المتغيرات غير المتوقعة المرتبطة بالتعامل اليدوي. يتيح ذلك لمشرفي الإنتاج الحفاظ على التفاوتات الهيكلية الدقيقة والإنتاجية اليومية المتوقعة، مما يضمن تلبية كل خزانة جاهزة للمتطلبات الصناعية الصارمة قبل النشر.
يوجد في قلب هذه البنية التحتية نظام اتصال إنترنت PLC متقدم يحدد إيقاع الطابق بأكمله. بدلاً من الاعتماد على العربات اليدوية، يستخدم الخط عربة ذات محرك رأسي من النوع RGV (مركبة السكك الحديدية الموجهة). وبينما تنزلق RGV عبر أرضية المصنع، تشير همهمة ميكانيكية ثابتة إلى النقل الدقيق لإطارات الخزانات الثقيلة بين المحطات. يشتمل النظام على مجموعتين مخصصتين لتجميع الإطارات ومزودتين بتحديد موضع تلقائي عكسي. عندما يدخل إطار من الصفائح المعدنية الثقيلة إلى المحطة، تقوم المحركات الهوائية والميكانيكية بتثبيته في مكانه بنقرة قوية ومسموعة، مما يضمن المحاذاة الدقيقة. يؤدي هذا إلى التخلص من الضغط الجسدي على المشغلين ويضمن تربيع كل خزانة بشكل مثالي قبل تركيب المكونات الداخلية.
تتطلب إنتاجية التصنيع الاتساق المطلق. تم تصميم خط التجميع هذا لدعم تكوين مرن يتكون من 20 إلى 50 مجموعة إرساء مختلفة، مما يسمح لمديري المرافق بتوسيع نطاق عملياتهم بناءً على متطلبات العقود الحالية.
تتضمن خزانات المفاتيح الكهربائية ذات الجهد المنخفض مزيجًا معقدًا من التعامل مع الصفائح المعدنية الثقيلة والتوجيه الكهربائي الدقيق. يستوعب خط التجميع هذه الازدواجية من خلال مناطق عمل قابلة للتكيف بدرجة كبيرة. بالنسبة لمرحلة تركيب الباب الحرجة، يدعم النظام كلاً من التركيب اليدوي وتكامل الروبوت الصناعي. عند استخدام المساعدة الروبوتية، تقوم أجهزة الاستشعار البصرية بتوجيه الأبواب الفولاذية الثقيلة إلى مكانها، مع تأمين المفصلات بمواصفات عزم الدوران الدقيقة. بالنسبة للمحطات اليدوية، يضمن الوضع المريح للمشغلين إمكانية توجيه قضبان التوصيل النحاسية الداخلية وأحزمة الأسلاك الدقيقة دون الانحناء المحرج. تم تحسين اللمسة المادية لتأمين الكتل الطرفية وتنظيم البنية الداخلية من خلال الحفاظ على الخزانة على الارتفاع الرأسي المثالي طوال رحلتها على المسار.
يجب أن تتحمل خزانة المفاتيح الكهربائية النهائية البيئات الكهربائية القاسية، مما يجعل الاختبار المباشر ضرورة مطلقة. يسمح التصميم بالإدراج المباشر لأرصفة الاختبار المخصصة حيث يتحقق الفنيون من مقاومة العزل واستمرارية التأريض والموثوقية الميكانيكية. قبل أن تصل الخزانة إلى منطقة التفريغ النهائية، يخضع كل قاطع ومرحل واتصال بقضيب التوصيل للتحقق الوظيفي. يمكن للمشغلين التفاعل فعليًا مع آليات مجموعة المفاتيح الكهربائية، والاستماع إلى القواطع الواضحة التي يتم تعشيقها وفك ارتباطها، مما يؤكد أن الوصلات الميكانيكية آمنة. تضمن عملية التحقق بنسبة 100% أن كل وحدة تخرج من الخط تتوافق بشكل صارم مع معايير السلامة الكهربائية الدولية، مما يخفف من مخاطر الأعطال الميدانية.
تعد المساحة الموجودة على أرض المصنع أحد الأصول المتميزة التي تملي الكفاءة اللوجستية. يتطلب KD-LVZPX-20-50 مساحة مخططة تبلغ طول 50000 ملم وعرض 8000 ملم. يعمل هذا الممر الخطي الذي يبلغ طوله 50 مترًا بمثابة الشريان المركزي لطابق الإنتاج. يتم تغذية الصفائح المعدنية الخام والمكونات الكهربائية في أرصفة البداية، بينما تحافظ عربة RGV على تدفق أحادي الاتجاه نحو منطقة التعبئة والتغليف والشحن. تمنع هذه الأبعاد المحددة الاختناقات، مما يسمح لمشغلي الرافعات الشوكية وعمال مناولة المواد بتزويد المحطات الفردية من المحيط دون عبور مسار التجميع النشط. يوفر العرض الذي يبلغ 8 أمتار مساحة واسعة لكل من العربات الآلية والمشغلين البشريين الذين يعملون بجانبها.
تعمل كل منشأة تصنيع كهربائية بقيود فريدة وتصميمات خزانة محددة. إن البنية التحتية للتجميع هذه ليست منتجًا ثابتًا ولكنها حل هندسي قابل للتكيف بدرجة كبيرة. بدءًا من المخطط الأولي للمسار الذي يبلغ طوله 50 مترًا وحتى المعايرة النهائية لاتصال الإنترنت PLC، تم تصميم النظام ليتناسب مع الأهداف التشغيلية المحددة. توفر الفرق الفنية معايرة شاملة في الموقع، مما يضمن تواصل عربات RGV بشكل لا تشوبه شائبة مع إطارات تحديد المواقع الآلية. تضمن بروتوكولات الصيانة المستمرة ودعم دورة الحياة أنه مع تطور تصميمات الخزانات، يمكن إعادة تجهيز خط التجميع وتحديثه، مما يحمي استثمار رأس المال الأولي ويحافظ على الاستقرار التشغيلي على المدى الطويل.
