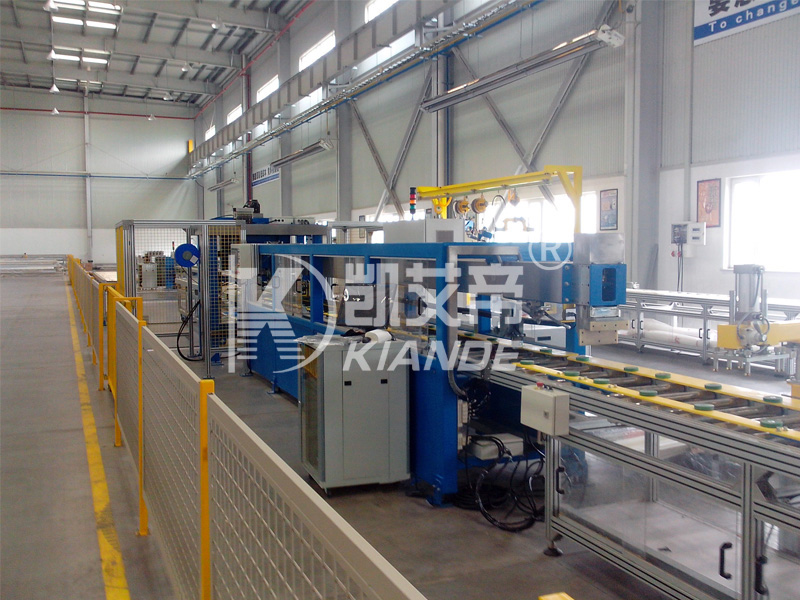

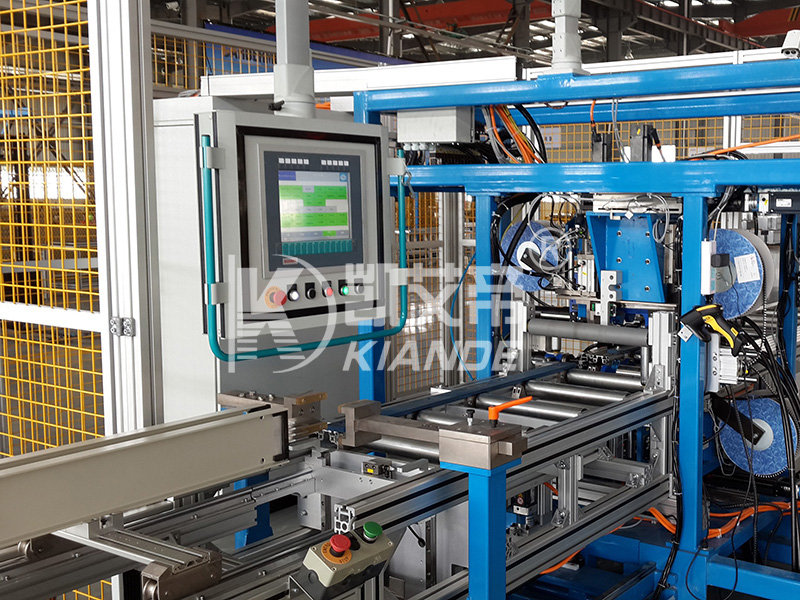

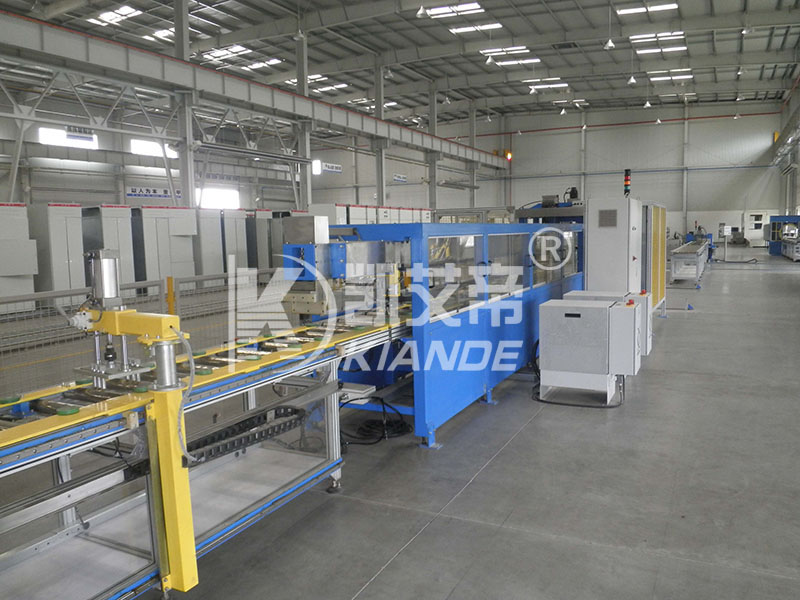

خط تجميع بسبار التلقائي

نظرة عامة على المنتج

إن خط التجميع الأوتوماتيكي لقضيب التوصيل KD-ZDX/NC-2(4)D-6(4.5) مخصص لهيكل قضيب التوصيل. يغطي الوصف الأصلي الأنواع المكونة من قطعتين وأربع قطع، مع التجميع والتثبيت التلقائي. يحدد مسح الرمز الشريطي نوع شريط التوصيل ويضبط معلمات الجهاز. تصف الصفحة الاتصال من خلال وحدات PLC والشبكة وشاشات اللمس وIPC، بما في ذلك الواجهات مع ERP ومعدات الفحص التلقائي.

المواصفات الفنية

البعد المصدر يشمل H19000mm. يتم الاحتفاظ بهذه القيمة كما تم نشرها ويتم وضع علامة عليها بوضوح للتأكيد؛ لم يتم تغييره بصمت إلى H1900mm. يجب تأكيد نطاق تثبيت البراغي بشكل منفصل عن جدول التثبيت التلقائي.

خط تجميع قضيب التوصيل الأوتوماتيكي - البيانات الفنية المنشورة

مواصفات	معلمة
نموذج	KD-ZDX/NC-2(4)D-6(4.5)
الحد الأقصى. ارتفاع بسبار	350 ملم (طبقة واحدة)
ماكس. طول قضيب التوصيل،	6000 ملم
نوع الموضع	الموقف الأحادي/الموقف الأوسط
، كفاءة العمل ،	حوالي 3000 مم/2 دقيقة
نظام التحكم	5 محور
في المحور،	التحكم في الشبكة، الصيانة عبر الإنترنت (اختياري)
رقم محطة التثبيت،	4 مجموعات (نوع أربع قطع)/مجموعتان (نوع قطعتين)
نوع التثبيت،	التثبيت التلقائي
أبعاد معدات	380 ~ 415 فولت تيار متردد، 50 ~ 60 هرتز، 20 كيلو وات
الطاقة :	الطول 25000 ملم * العرض 2000 ملم * الارتفاع 19000 ملم

الميزات الرئيسية

الإعداد القائم على الباركود يحدد المسح نوع شريط التوصيل ويضبط معلمات الجهاز ذات الصلة.	خمسة محاور تحكم تم تحديد خمسة محاور تحكم في الجدول المصدر.	التثبيت على أساس الهيكل تم إدراج أربع محطات لقضبان التوصيل المكونة من أربع قطع واثنتان لقضبان التوصيل المكونة من قطعتين.
اختيارات تحديد المواقع يتم سرد المواقع الأحادية والمتوسطة.	التحكم بالشبكة تم تحديد التحكم في الشبكة، مع وضع علامة على الصيانة عبر الإنترنت كخيار اختياري.	التثبيت التلقائي نوع التثبيت المنشور هو التثبيت التلقائي.

وظيفة ومبدأ العمل

وظائف الإعداد المستند إلى الرمز الشريطي — يحدد المسح الضوئي نوع شريط التوصيل ويضبط معلمات الجهاز ذات الصلة. خمسة محاور تحكم — تم تحديد خمسة محاور تحكم في الجدول المصدر. التثبيت على أساس الهيكل — تم إدراج أربع محطات لقضبان التوصيل المكونة من أربع قطع واثنتان لقضبان التوصيل المكونة من قطعتين.

مبدأ العمل ✓ تحديد هيكل Busbar مطابقة تكوين الخط للنوع المكون من قطعتين أو أربع قطع. ✓ مسح الباركود حدد نوع شريط التوصيل من خلال إدخال الباركود. ✓ ضبط المعلمات قم بتطبيق إعدادات الجهاز المرتبطة بالنوع الذي تم التعرف عليه. ✓ التجميع والإصلاح قم بإجراء عملية التجميع والتثبيت التلقائية التي تم تكوينها. ✓ تبادل معلومات الإنتاج استخدم الواجهة المتفق عليها مع نظام تخطيط موارد المؤسسات (ERP) أو معدات الفحص ذات الصلة.

سيناريوهات التطبيق

خطوط بسبار من قطعتين التجميع التلقائي مع تكوين التثبيت ذو المحطتين.

خطوط بسبار من أربع قطع التجميع باستخدام الترتيب المنشور المكون من أربع محطات.

إنتاج Busway الشبكي يتطلب الإنتاج واجهات الاتصال الموضحة على الصفحة الرسمية.

التخصيص والتكوين

التثبيت والهيكل

حدد قضبان التوصيل المكونة من قطعتين أو أربع قطع وما إذا كان المنتج يتطلب مسامير أو براغي.

تخطيط تحديد المواقع

حدد موضعًا أحاديًا أو متوسطًا مقابل تخطيط القسم والخط.

نطاق الاتصالات

تحديد تخطيط موارد المؤسسات (ERP) وآلة الفحص ومتطلبات الصيانة الاختيارية عبر الإنترنت.

عملية مراقبة الجودة

فحوصات القبول الموصى بها لخط تجميع قضبان التوصيل الأوتوماتيكي:

مطابقة وصفة الباركود تأكد من أن المسح الضوئي يحدد النوع الصحيح وإعدادات الجهاز.

مراجعة التثبيت افحص القسم المُجمَّع وفقًا لتكوين التثبيت أو التثبيت المتفق عليه.

فحص الواجهة تحقق من المعلومات المتبادلة مع معدات الإنتاج المتصلة.

لماذا تختار كياند الكهربائية

عرض التجميع التلقائي تم تسمية خطوط الإنتاج الأوتوماتيكية بالكامل في مجموعة المعدات الرسمية لشركة Kiande.

آلات التفتيش ذات الصلة تقوم الشركة أيضًا بإدراج معدات الفحص الأوتوماتيكية واليدوية.

أعمال الإنتاج والبيانات يركز ملف تعريف الشركة على الإنتاج الذكي وتحليل البيانات.

مزايا المؤسسة

التكوين على أساس النوع

يمكن مراجعة عدد محطات التثبيت وتحديد المواقع مقابل هيكل قضيب التوصيل.

تحديد المعلمة

يربط التعرف على الرمز الشريطي نوع المنتج بإعدادات الجهاز.

اتصالات المعدات

تصف الصفحة الأصلية تبادل المعلومات مع الآلات ذات الصلة ونظام تخطيط موارد المؤسسات (ERP).

البدائل على مستوى التجميع ومعدات فحص الجودة: خط التجميع شبه الأوتوماتيكي، , خط الفحص , اليدوي لآلة التجميع.

الصناعات التطبيقية النموذجية

• تصنيع خطوط الحافلات الآلية

• تجميع خطوط التوصيل

• أتمتة المصانع الكهربائية

ملف الشركة

تقوم شركة Kiande بتطوير معدات إنتاج قضبان التوصيل مع التركيز المعلن على التصنيع الذكي وتحليل البيانات. يشمل نطاقها الرسمي آلات التجميع والفحص والتعبئة الأوتوماتيكية. المقر الرئيسي في سوتشو، ومركز التصنيع في تشنجيانغ.

سير عمل الخدمة

تحديد عائلات المنتج

توفير الهيكل وأبعاد القسم ومتطلبات التثبيت.

تحديد واجهات الإنتاج

قم بإدراج الباركود وتخطيط موارد المؤسسات (ERP) ومتطلبات الاتصال بآلة الفحص.

قم بتأكيد رسم التخطيط

قم بمراجعة البصمة الخاصة بالنموذج وترتيب المحطة قبل تخطيط الموقع.

الأوسمة والشهادات

يعرض الموقع الإلكتروني الرسمي لشركة Kiande وثيقة براءة اختراع لمعدات معالجة القنوات الناقلة. هذه وثيقة تكنولوجيا الشركة. ولا يُنشئ توافقًا مع CE أو شهادة ISO الحالية لكل تكوين للمنتج.

الأسئلة المتداولة (الأسئلة الشائعة)

هل يمكن لخط تجميع قضبان التوصيل الأوتوماتيكي التعامل مع الأنواع المكونة من قطعتين وأربع قطع؟

KD-ZDX/NC-2(4)D-6(4.5) يسرد كليهما. يحدد جدولها محطتي تثبيت لقضبان التوصيل المكونة من قطعتين وأربعة لقضبان التوصيل المكونة من أربع قطع.

كيف يحدد خط التجميع التلقائي نوع قضيب التوصيل؟

يستخدم وصف KD-ZDX/NC-2(4)D-6(4.5) مسح الرمز الشريطي للتعرف على النوع وضبط معلمات الجهاز.

ما هي حدود الحجم المدرجة لخط التوصيل الأوتوماتيكي هذا؟

يسرد المصدر الحد الأقصى للطول 6000 مم والحد الأقصى لارتفاع الطبقة الواحدة 350 مم.

هل يمكن للخط التواصل مع نظام تخطيط موارد المؤسسات (ERP) أو معدات الفحص؟

يغطي وصف KD-ZDX/NC-2(4)D-6(4.5) الاتصالات باستخدام وحدات PLC والشبكة وشاشات اللمس وIPC. قم بتأكيد نطاق الواجهة الفعلي في عرض الأسعار.

هل الصيانة عبر الإنترنت قياسية؟

يسرد الجدول KD-ZDX/NC-2(4)D-6(4.5) التحكم في الشبكة ويحدد الصيانة عبر الإنترنت كاختيارية.

هل ارتفاع المعدات المذكورة موثوق به لتخطيط المصنع؟

ينشر الجدول L25000mm × W2000mm × H19000mm. يحتاج الارتفاع 19000 مم إلى تأكيد على رسم الترتيب؛ ولم يتم تغييره إلى قيمة مفترضة.

ما هو مرجع الإنتاج والطاقة المدرجة؟

تعطي الطاولة KD-ZDX/NC-2(4)D-6(4.5) حوالي 3000 مم/2 دقيقة و380 ~ 415 فولت تيار متردد، 50 ~ 60 هرتز، 20 كيلو وات. مرجع الإنتاج ليس ضمانًا للدورة الشاملة.
