| الكمية: | |
|---|---|

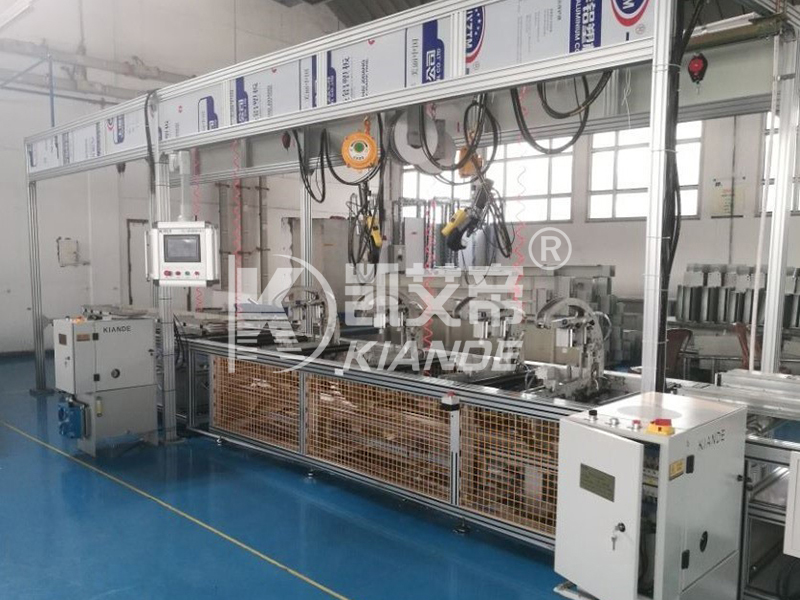

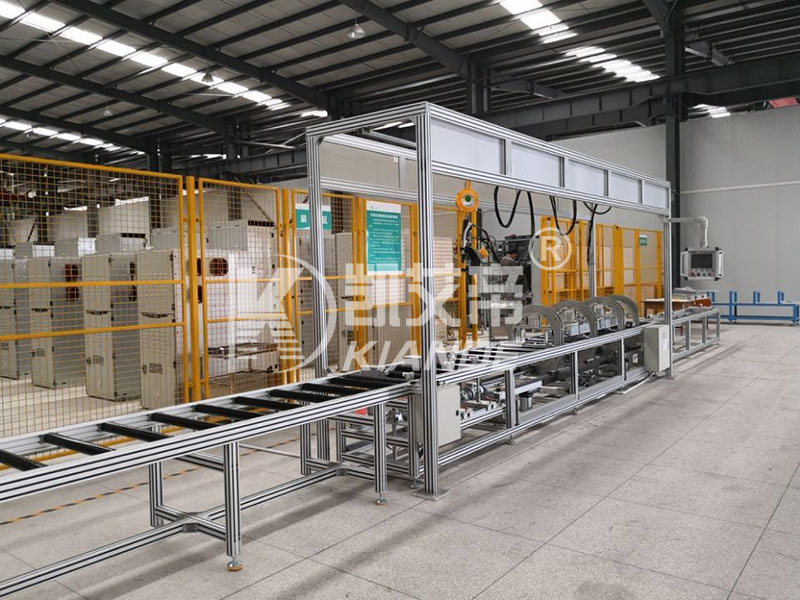

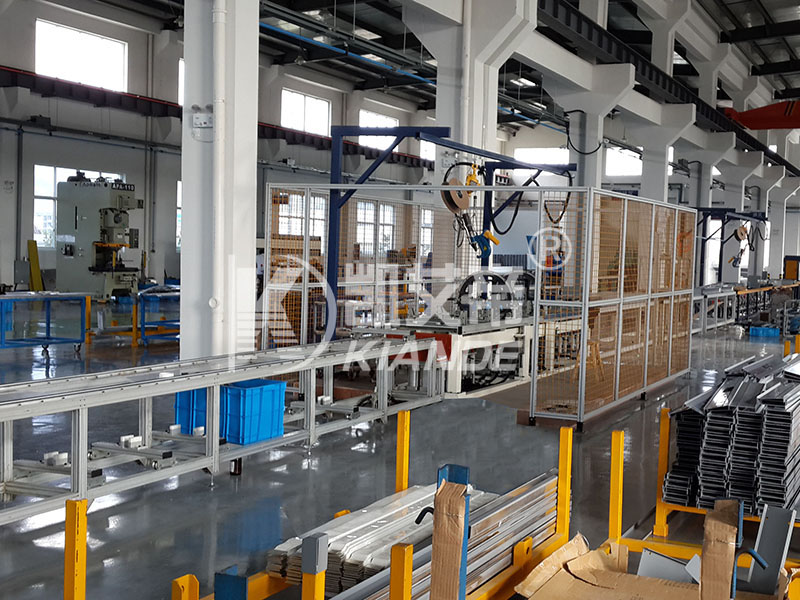

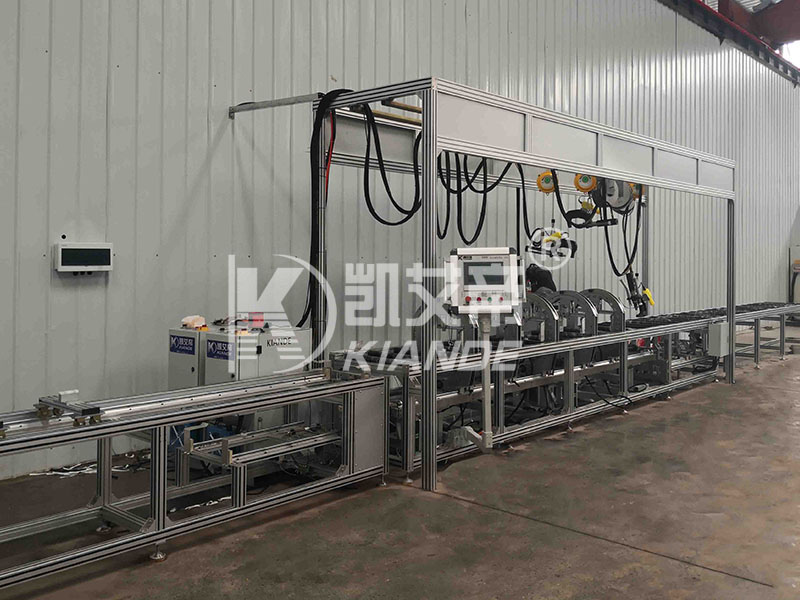

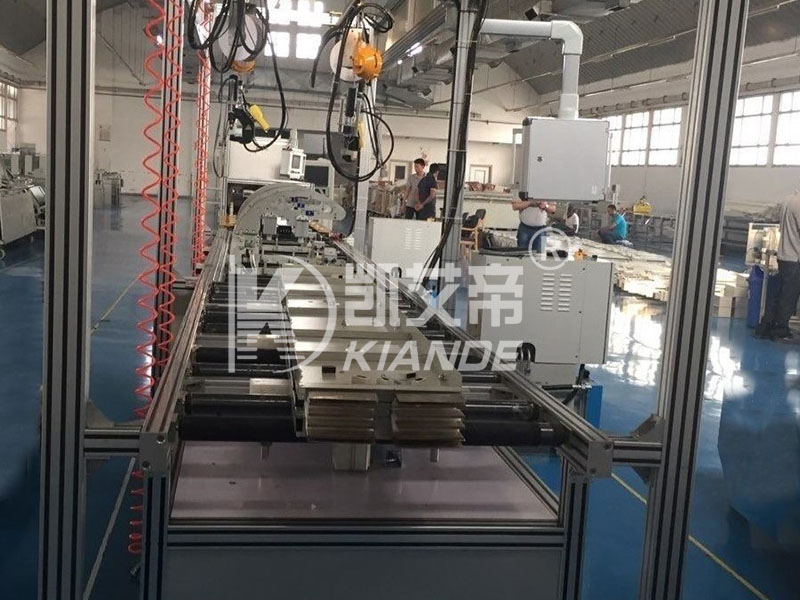

يتكون خط التجميع شبه الأوتوماتيكي من ثلاثة أجزاء، محطة التجميع المسبق، محطة الانعكاس الأوتوماتيكية ومحطة تجميع الملحقات.
محطة التجميع المسبق: سيقوم المشغلون بتجميع وإصلاح الأجزاء الرئيسية لقضيب التوصيل مسبقًا بواسطة التركيبات ونقل قضيب التوصيل إلى محطة الانعكاس الأوتوماتيكية يدويًا.
محطة الانعكاس الأوتوماتيكية: عندما يصل قضيب التوصيل إلى محطة الانعكاس، يجب على المشغل تثبيت قضيب التوصيل بواسطة المشبك والبدء في التثبيت على جانب واحد. بعد الانتهاء من جانب واحد، سيتم عكس الدوارات بمقدار 180 درجة لتثبيت الجانب الآخر.
محطة تجميع الملحقات: بعد تثبيت قضيب التوصيل، سيقوم المشغل بتجميع ملحقات قضيب التوصيل في هذه المحطة.
يجمع خط التجميع شبه الأوتوماتيكي KD-ZDX/H-4-6(4.5) بين التجميع اليدوي المسبق والتثبيت مع محطة عكس أوتوماتيكية. مجالاتها الرئيسية الثلاثة هي التجميع المسبق والعكس وتجميع الملحقات. يقوم المشغلون بإصلاح أجزاء قضيب التوصيل الرئيسية ونقل القسم يدويًا. بعد تثبيت جانب واحد، تقوم الدوارات بعكس قطعة العمل بمقدار 180 درجة للجانب المقابل. ينص المصدر صراحة على عدم تضمين آلة التثبيت. |  |
يسمي الجدول الأصلي 'حوالي 3000 مم/4 دقائق' باسم 'نوع الموضع'. ويتم الحفاظ على هذه التسمية ووضع علامة عليها بدلاً من تصحيحها بصمت. يتم الاحتفاظ باستبعاد آلة التثبيت.
| مواصفات | معلمة البيانات الفنية المنشورة |
|---|---|
| Model | KD-ZDX/H-4-6(4.5) |
| Max. ارتفاع بسبار | 330 ملم (طبقة واحدة) |
| ماكس. طول قضيب التوصيل، | 6000 ملم |
| نوع الموضع، رقم | حوالي 3000 مم / 4 دقائق |
| آلة التثبيت | غير متضمنة |
| ، رقم | 4 مجموعات (قياسية) |
| الدوار، طول جزء الانعكاس | 4500 ملم |
| ، عدد تركيبات الرفع اليدوية، | 3 قطع |
| التشغيل اليدوي، طول المحطة، | 1500 ملم |
| مادة التعليق، | شماعة ألمنيوم |
| نوع التثبيت، | التثبيت اليدوي |
| أبعاد معدات | 380 ~ 415 فولت تيار متردد، 50 ~ 60 هرتز، 5 كيلو وات |
| الطاقة | الطول 18000 ملم * العرض 800 ملم * الارتفاع 1900 ملم |
الانعكاس التلقائيتقوم محطة الانعكاس بتدوير القسم المثبت بمقدار 180 درجة. | التثبيت اليدوييظل التثبيت عملية يدوية في هذا الترتيب شبه التلقائي. | أربع دوارات قياسيةيتضمن التكوين القياسي المنشور أربع مجموعات من الدوارات. |
دعم بسبار طويليبلغ الحد الأقصى لطول قضيب التوصيل 6000 مم. | ارتفاع طبقة واحدةالحد الأقصى لارتفاع الطبقة الواحدة المدرج هو 330 مم. | مناطق عمل منفصلةتحدد محطات التجميع المسبق والعكس وتركيب الملحقات تخطيط العملية. |
وظائفالانعكاس التلقائي - تقوم محطة الانعكاس بتدوير القسم المثبت خلال 180 درجة. التثبيت اليدوي - يظل التثبيت عملية يدوية في هذا الترتيب شبه التلقائي. أربع دوارات قياسية - يتضمن التكوين القياسي المنشور أربع مجموعات من الدوارات. | مبدأ العمل
|
التثبيت على الوجهينتتطلب مهام التجميع الوصول إلى الجوانب المقابلة للقسم. | أقسام Busway الطويلةتجميع مدعوم بالتركيبات لقضبان التوصيل ضمن حد الطول 6000 مم. | الانضمام اليدوي مع العكسيحتفظ الإنتاج بالتثبيت اليدوي أثناء استخدام التدوير التلقائي. |
يتم توفير ارتفاع قضيب التوصيل والطول وهيكل المبيت لمراجعة التركيبات.
حدد آلة التثبيت المنفصلة المطلوبة لأنها غير متضمنة.
قم بمراجعة الجزء العكسي 4500 مم ومحطة التشغيل اليدوية 1500 مم.
فحوصات القبول الموصى بها لخط التجميع شبه الأوتوماتيكي:
المشبك والدورانتحقق من أمان القسم قبل وبعد الانعكاس بمقدار 180 درجة. | كلا الجانبين مثبتينقم بمراجعة نتيجة الانضمام على كل جانب من شريط التوصيل التمثيلي. | حدود العرضتحقق من التركيبات والدوارات بشكل منفصل عن آلة التثبيت المستبعدة. |
مستويات تجميع متعددةتقدم شركة Kiande قائمة بخطوط الإنتاج اليدوية، وشبه الأوتوماتيكية، والآلية. | عملية عكس محددةيصف هذا المنتج بالضبط خطوة المعالجة الآلية. | نطاق الملحقات والتركيبتقوم الشركة بتوريد ملحقات قضبان التوصيل إلى جانب معدات التجميع الخاصة بها. |
يتم تحديد الإعداد اليدوي والنقل والتثبيت بشكل منفصل عن الانعكاس.
تدعم أطوال المحطات العكسية واليدوية مناقشة تخطيط المعدات.
يمكن للمشترين مقارنة هذا الترتيب مع البدائل اليدوية والآلية الخاصة بالشركة المصنعة.
طرق التجميع البديلة والفحص النهائي: خط التجميع اليدوي , لآلة التجميع الأوتوماتيكية، , خط الفحص اليدوي.
جمعية الإسكان Busway
تصنيع الكابلات بسبار
خطوط انتاج الكهرباء
تظهر خطوط الإنتاج شبه الأوتوماتيكية في قائمة معدات بسبار الرسمية لشركة Kiande. كما توفر الشركة الخطوط اليدوية والآلية، بالإضافة إلى معدات الفحص والتعبئة. تغطي أقسامها المذكورة التصميم الهندسي والإنتاج والمبيعات وخدمة ما بعد البيع. |  |
توفير رسم القسم ومتطلبات الوصول إلى التثبيت.
قم بمراجعة نطاق مفصل للخط ومعدات التثبيت المطلوبة.
ناقش دعم القسم والوصول إلى المصنع حول محطة التناوب.
يعرض الموقع الإلكتروني الرسمي لشركة Kiande وثيقة براءة اختراع لمعدات معالجة القنوات الناقلة. هذه وثيقة تكنولوجيا الشركة. ولا يُنشئ توافقًا مع CE أو شهادة ISO الحالية لكل تكوين للمنتج. |  |
يستخدم KD-ZDX/H-4-6(4.5) محطة عكس أوتوماتيكية. يظل التجميع المسبق والنقل والتثبيت يدويًا في العملية المنشورة.
لا. يوضح جدول KD-ZDX/H-4-6(4.5) 'آلة التثبيت: غير متضمنة.' قم بتأكيد المعدات المنفصلة المطلوبة.
تعمل عملية KD-ZDX/H-4-6(4.5) على عكس قضيب التوصيل المثبت بمقدار 180 درجة بعد تثبيت الجانب الأول.
الحدود المدرجة هي الحد الأقصى للطول 6000 مم والحد الأقصى لارتفاع الطبقة الواحدة 330 مم لـ KD-ZDX/H-4-6(4.5).
يسرد KD-ZDX/H-4-6(4.5) أربع مجموعات دوارة قياسية وثلاثة تركيبات رفع يدوية.
يضع جدول KD-ZDX/H-4-6(4.5) 'حوالي 3000 مم/4 دقائق' ضمن 'نوع الموضع'. ويبدو أنه مرجع إنتاج، لكن ملصق الحقل وشروط الاختبار بحاجة إلى تأكيد.
المتطلبات المنشورة هي 380 ~ 415VAC عند 50 ~ 60 هرتز و 5 كيلو واط. أبعاد المعدات هي الطول 18000 مم × العرض 800 مم × الارتفاع 1900 مم.
