مركز معالجة شريط التوصيل المشترك الأوتوماتيكي عبارة عن آلة ذات عملية بدون طيار. يحتاج المشغل فقط إلى ضبط البيانات ذات الصلة على شاشة اللمس مثل التصنيفات الحالية والكمية ومسافة الثقب وطول المواد الخام وما إلى ذلك، وسيتم معالجة موصلات الشريط تلقائيًا. وهذا سيوفر تكلفة العمالة ويحقق نوعية مستقرة وجيدة. بما أن نوع شريط التوصيل يختلف في الوصلة، يمكن تخصيص الماكينة وفقًا للمتطلبات اللازمة لمواصلة ثقب الثقب، والتجويف المضاد، والقطع وما إلى ذلك.

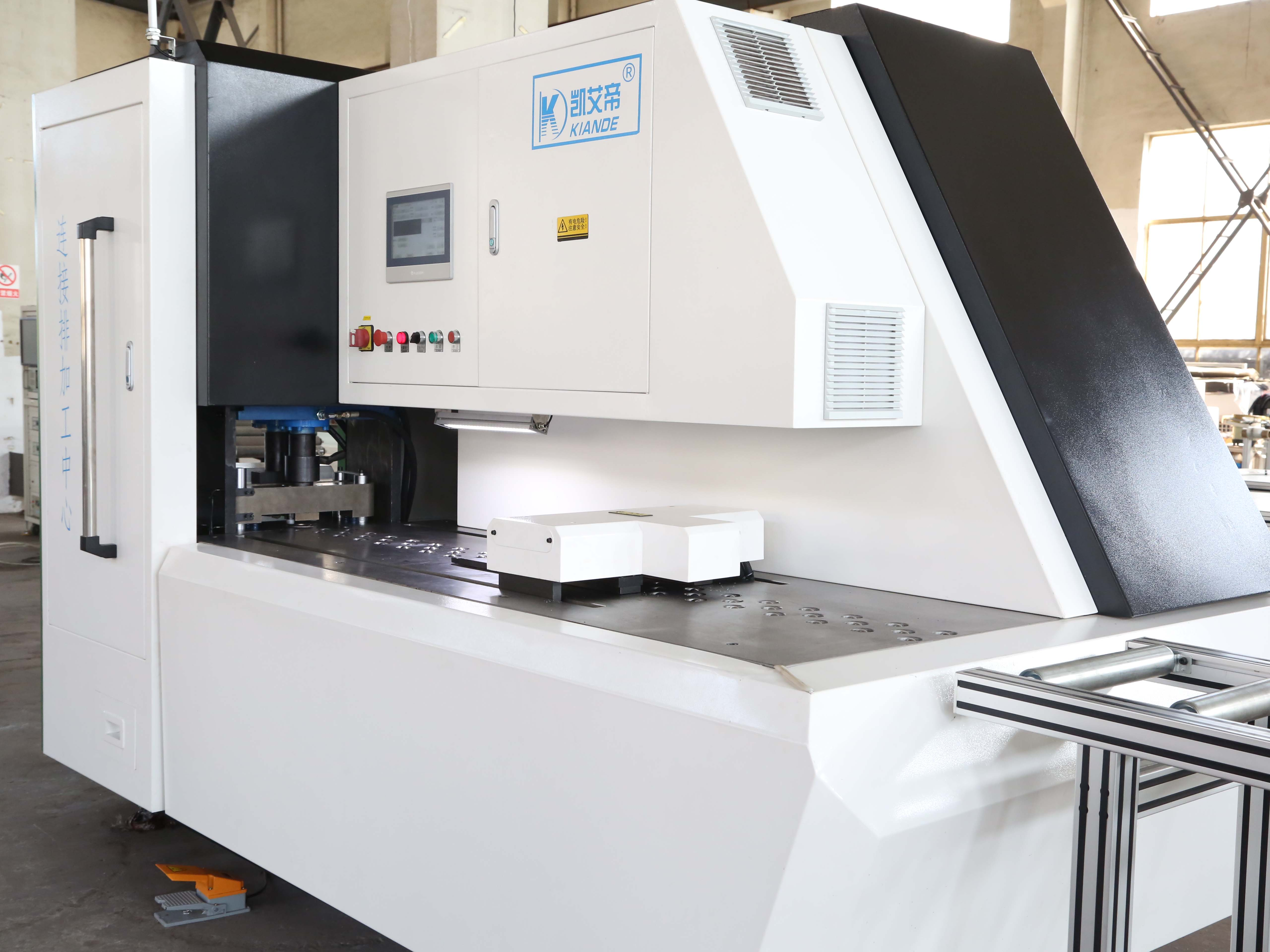

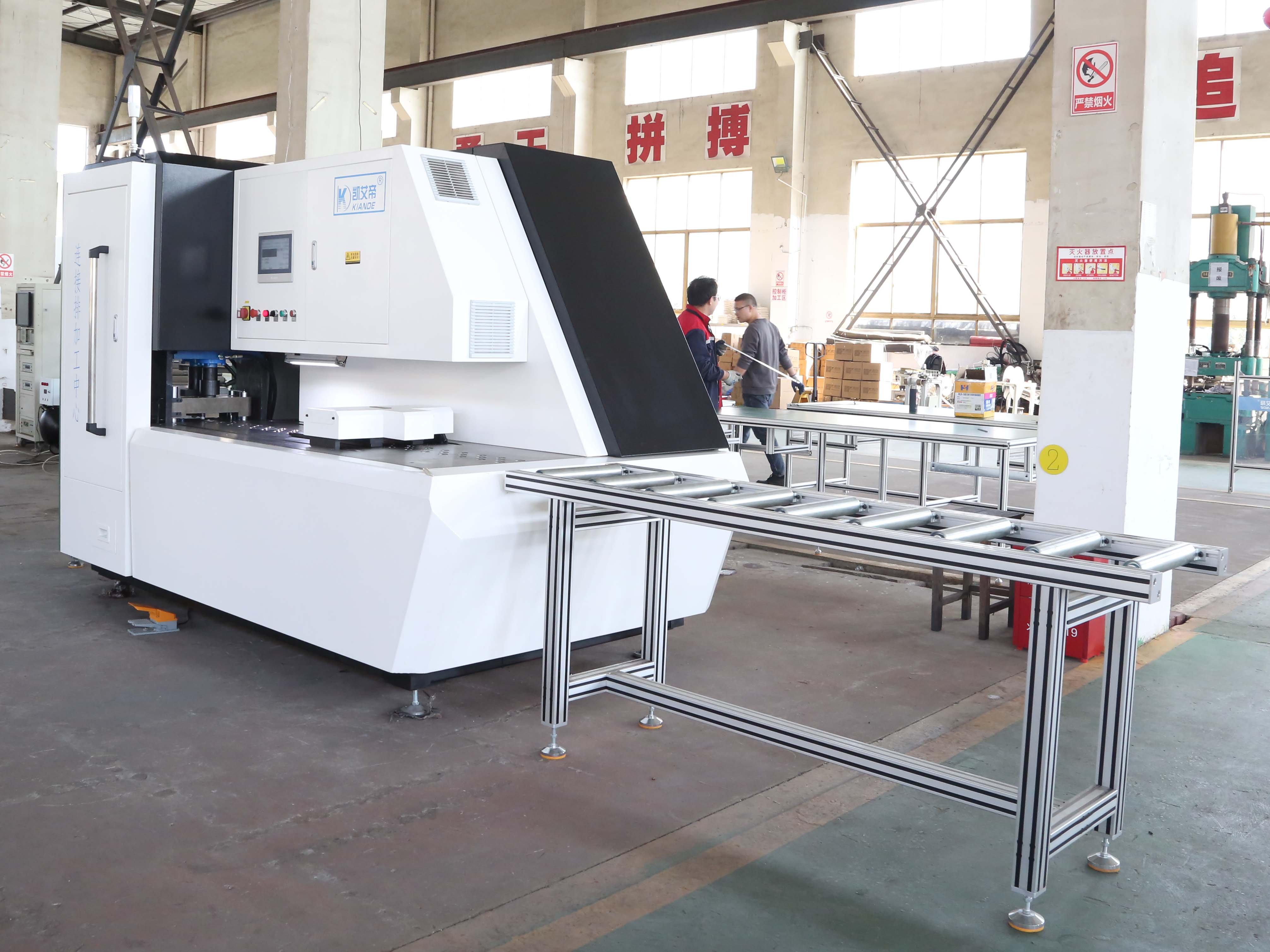

تم تصميم مركز معالجة شريط الاتصال المشترك لتصنيع موصل busway. يغطي الوصف الأصلي المعالجة التلقائية للموصلات الشريطية بعد قيام المشغل بإدخال بيانات الإنتاج. يسرد المحتوى الحالي التثقيب والثني والتشكيل باستخدام التحكم PLC وHMI. يعطي جدوله وسرده قدرات موصلة مختلفة، لذلك يجب أن يحدد عرض الأسعار نموذجًا ومجموعة سعة تتوافق مع الرسم المشترك المطلوب. |  صورة المنتج الرسمية لـKiande Electric |
يسرد الجدول الحالي عرضًا يصل إلى 300 مم وسمك 15 مم، بينما يصف السرد 100 مم - 140 مم و2 مم - 4.5 مم. يحدد السرد KD-LJP-3؛ تستخدم التسمية التوضيحية للجدول معرفًا عامًا للصفحة. يتطلب النموذج والقدرات المقتبسة التوفيق.
| مواصفات | معلمة البيانات الفنية |
|---|---|
| المنشورة النموذج / | معرف الجسم: مركز معالجة شريط الاتصال المشترك KD؛ السرد: KD-LJP-3 |
| وظيفة المعرف المنشورة | اللكم شريط مشترك، والانحناء، وتشكيل |
| نطاق عرض قضيب التوصيل | ما يصل إلى 300 ملم |
| نطاق سمك قضيب التوصيل | ما يصل إلى 15 ملم |
| شوط العمل | شكلي |
| نظام التحكم | شكلي |
| في الضغط الهيدروليكي | بلك + همي |
| مصدر الطاقة | 380 ~ 415VAC، 50 ~ 60 هرتز |
| درجة أتمتة | تصنيع موصل مفصل Busway |
| التطبيق | نصف آلي / آلي |
التركيز على الموصل المشتركالتطبيق المدرج هو تصنيع موصل مفصل Busway. | العمليات المتكاملةتتم تسمية التثقيب والثني والتشكيل في جدول المواصفات الحالي. | إدخال بيانات الإنتاجيتضمن الوصف الأصلي التصنيف الحالي والكمية ومسافة الثقب ومدخلات طول المادة الخام. |
PLC وHMIيحدد الجدول الحالي نظام التحكم PLC مع واجهة HMI. | السكتة الدماغية شكلييتم إدراج حد العمل على أنه قابل للتكوين بدلاً من إعطاء قيمة ثابتة واحدة. | اختيارات الأتمتةيتم إدراج كل من الترتيبات شبه الأوتوماتيكية والآلية في الجدول الحالي. |
وظائفالتركيز على الموصل المشترك - التطبيق المدرج هو تصنيع موصل مشترك للحافلات. العمليات المتكاملة - تتم تسمية التثقيب والثني والتشكيل في جدول المواصفات الحالي. إدخال بيانات الإنتاج - يتضمن الوصف الأصلي التصنيف الحالي والكمية ومسافة الثقب ومدخلات طول المادة الخام. | مبدأ العمل
|
موصلات Busway المشتركةمعالجة قضبان التوصيل الموصلة لمفاصل الطرق. | تصنيع موصل الشريطإعداد قائم على الرسم للموصلات الشريطية الموضحة في الصفحة الأصلية. | بسبار الإنتاج المشترككرر إنتاج شكل شريط المفصل ونمط الثقب المطلوب. |
حدد مواقع الثقب وما إذا كانت هناك حاجة إلى عمل موازنة، كما تمت مناقشته في الوصف الأصلي.
مهام الثني والتشكيل والقص والقطع منفصلة في عرض الأسعار.
تأكد من أبعاد شريط النحاس أو الألومنيوم لطراز واحد محدد.
فحوصات القبول الموصى بها لمركز معالجة شريط الاتصال المشترك:
مطابقة رسم الموصلافحص تباعد الفتحات وشكل الشريط النهائي مقابل الرسم المعتمد. | التوفيق بين القدراتاحصل على تأكيد كتابي للعرض والسمك لأن الصفحة تسرد نطاقات متضاربة. | مراجعة إعداد الدفعةتحقق من إدخالات الكمية والطول الأولي قبل تشغيل المعالجة التمثيلية. |
عروض معدات القضبان المشتركةتم تسمية مركز شريط الاتصال خصيصًا في نطاق التصنيع الرسمي لشركة Kiande. | معرفة ملحقات بسبارتقوم الشركة أيضًا بإدراج وصلات القضبان وفواصل عزل المفاصل كملحقات موردة. | نطاق التصنيع الكهربائيمراكزها التجارية المعلنة هي معدات الإنتاج لتصنيع الكهرباء. |
ترتبط مدخلات الإنتاج بالنمط المشترك وليس بمهمة تشغيل المعادن العامة.
تصف الصفحة الأصلية عملية التثقيب والتثقيب والقطع وفقًا لمتطلبات شريط الاتصال.
تتوفر أيضًا معدات التثقيب ومعالجة الموصلات الرقمية ضمن المحفظة الرسمية.
معدات إضافية لتصنيع الوصلات والموصلات: آلة تثقيب قضبان التوصيل الرقمية، , موصل القضبان، آلة معالجة متعددة الوظائف، , خط تجميع قضبان التوصيل الأوتوماتيكي.
تصنيع موصل Busway
تصنيع وصلة بسبار
إنتاج المكونات الكهربائية
تعد معالجة شريط الاتصال المشترك أحد أنواع الأجهزة المسماة بواسطة Suzhou Kiande Electric Co.,Ltd. يسرد نفس الملف الرسمي مفاصل القضبان والملحقات الداعمة، جنبًا إلى جنب مع أقسام البحث والتطوير والتصميم الهندسي والتصنيع وخدمة ما بعد البيع. |  تم نشر مشهد المصنع على الموقع الرسمي الشقيق لـ Kiande |
توفير المواد والسمك وشكل المفاصل وتباعد الفتحات.
اطلب من النموذج والأدوات المقتبسة استخدام مجموعة قدرات واحدة تم التحقق منها.
قم بتقييم الشريط المعالج مقابل المكونات المشتركة المطابقة.
يعرض الموقع الإلكتروني الرسمي لشركة Kiande وثيقة براءة اختراع لمعدات معالجة القنوات الناقلة. هذه وثيقة تكنولوجيا الشركة. ولا يُنشئ توافقًا مع CE أو شهادة ISO الحالية لكل تكوين للمنتج. |  وثيقة براءة اختراع منشورة من قبل الشركة |
يصف الجدول الحالي تثقيب شريط المفاصل وثنيه وتشكيله. يغطي الإصدار السابق من KD-LJP-3 بالإضافة إلى ذلك ثقب الثقب القابل للتكوين والتجويف المعاكس والقطع.
يقول الجدول الحالي ما يصل إلى 300 ملم، بينما يصف السرد 100 ملم إلى 140 ملم. هذه قدرات متضاربة. استخدم تأكيدًا مكتوبًا خاصًا بالنموذج.
يسرد الجدول الحالي ما يصل إلى 15 مم، لكن سرد الصفحة ينص على 2 مم - 4.5 مم. لا تعامل أيًا من القيمتين على أنهما الحد المؤكد دون مطابقة عرض الأسعار بالجهاز.
تسرد المواصفات الحالية التشغيل شبه التلقائي أو التلقائي. تأكد من الترتيب الذي ينطبق على KD-LJP-3 أو النموذج المحدد للطلب.
يسرد وصف مصدر KD-LJP-3 التصنيف الحالي والكمية ومسافة الثقب وطول المادة الخام قبل معالجة الشريط تلقائيًا.
يحدد الجدول الحالي 380 ~ 415VAC عند 50 ~ 60 هرتز. يظهر رقم 10 كيلوواط في السرد KD-LJP-3 ويجب تأكيده للتكوين المحدد.
