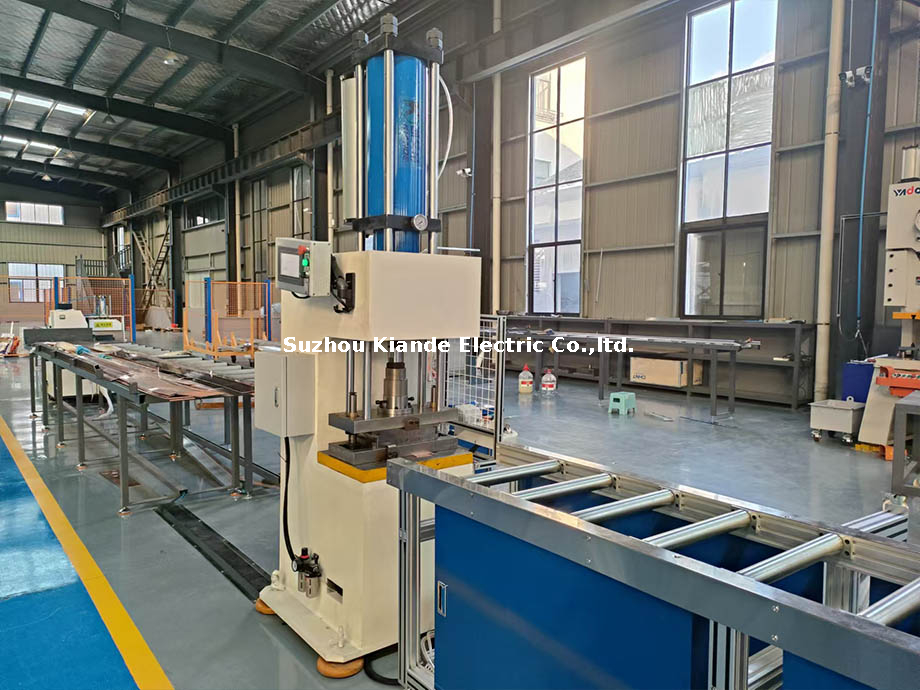

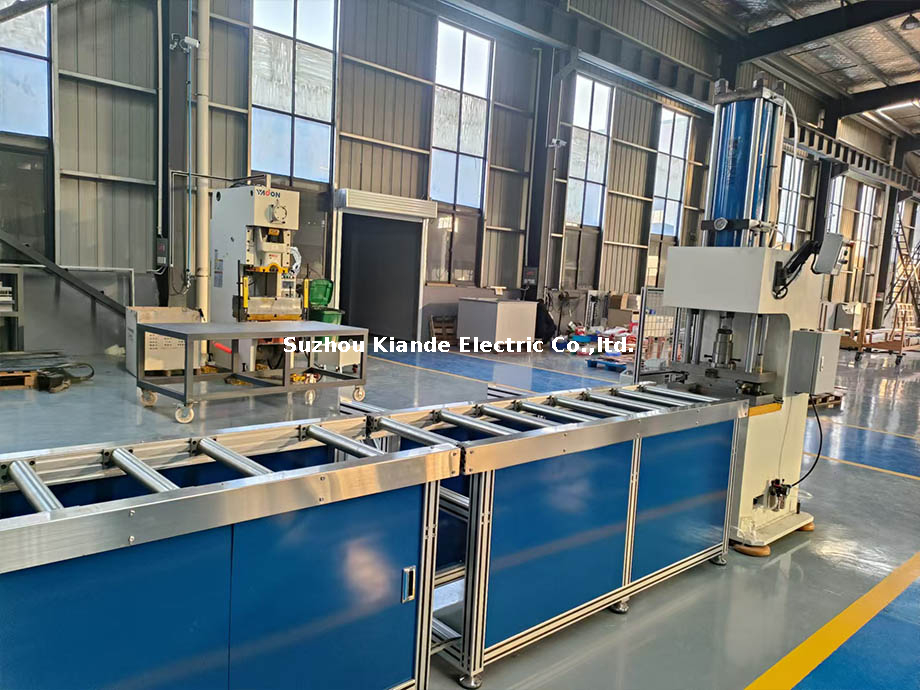

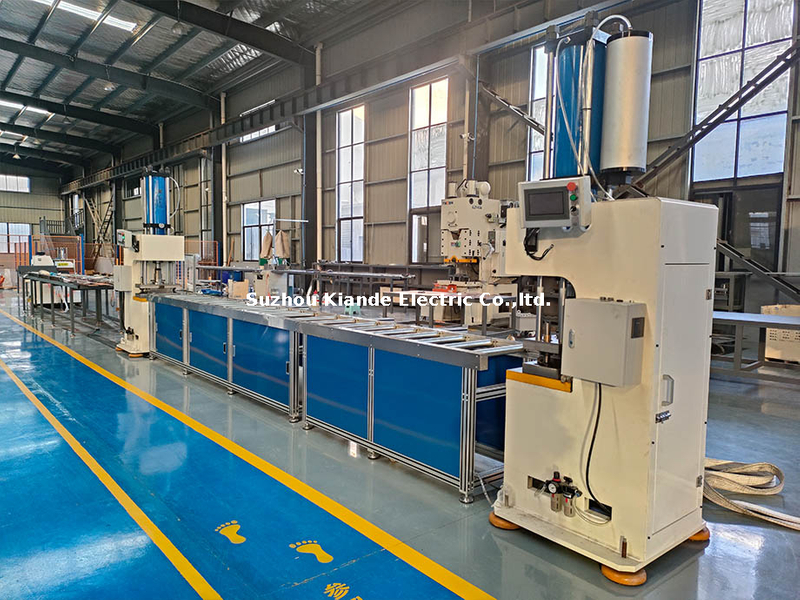

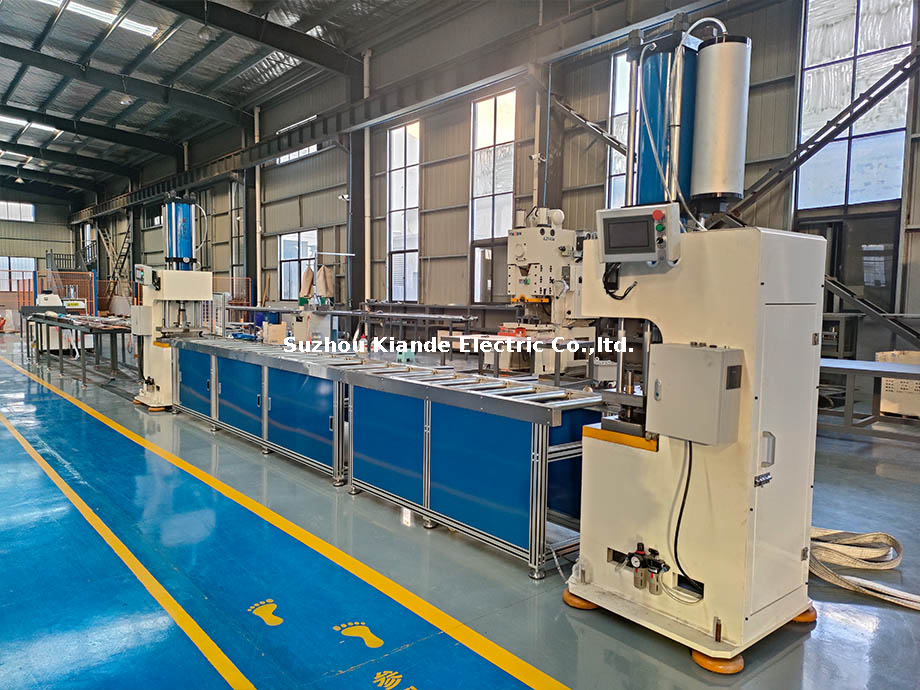

يتم استخدام آلة تثقيب قضيب التوصيل الرقمية لتثقيب طرفي قضيب التوصيل في وقت واحد لضمان التوازي بين ملف قضيب التوصيل والموصل. يضمن هذا التوازي الاتصال الموثوق بين الموصل والمفاصل والذي يمكنه التحكم في ارتفاع درجة حرارة المفصل. النقطة الأساسية هي أن الآلة يمكنها ضبط معامل الارتداد وفقًا لمواد الموصل وعرضه. يختلف معامل الارتداد حسب الانحناء أو عرض الموصل المختلف وهذا النوع من التعديل يمكن أن يضمن التوازي.
تقوم آلة تثقيب شريط الناقل الرقمي KD-YYJ-40(50)T بمعالجة نهايات شريط التوصيل في عملية واحدة. يربط وصف المنتج هذه العملية بالتوازي بين ملف تعريف قضيب التوصيل والموصل. التعديل الرقمي لمعامل الارتداد يمثل مادة الموصل وعرضه. يتم تحديد ترتيب الطاقة الهجين الهيدروليكي والهوائي وتغيير القالب السريع لآلة المعالجة النهائية هذه. |  |
| مواصفات | معلمة |
|---|---|
| نموذج | دينار كويتي-YYJ-40(50)ت |
| قوة الانحناء نوع قالب | الهجين الهيدروليكي والهوائي |
| الضغط | 40 طن أو 50 طن، ماكس. 80 طن |
| حجم | تغيير سريع للموت |
| مكان العمل | الطول 450 ملم * العرض 340 ملم |
| وضع التحكم | التحكم الرقمي |
| مصدر الهواء | 0.6 ميجا باسكال |
| أبعاد معدات | 220 ~ 230 فولت تيار متردد، 50 ~ 60 هرتز، 80 وات |
| الطاقة | الطول 680 ملم * العرض 580 ملم * الارتفاع 2600 ملم |
المعالجة النهائية لمرة واحدةويصف المصدر معالجة الطرفين في عملية واحدة. | تعديل الارتداديمكن تعديل المعامل لمادة الموصل وعرضه. | التحكم الرقمييتم تحديد التحكم الرقمي في جدول المعلمات. |
نظام الطاقة الهجينيجمع نوع الطاقة المدرج بين التشغيل الهيدروليكي والهوائي. | تغيير سريع للموتيتم تحديد تغيير القالب السريع بشكل واضح في المصدر. | خيارات الضغطيسرد الجدول 40T أو 50T، بحد أقصى 80T. |
وظائفالمعالجة النهائية لمرة واحدة - يصف المصدر معالجة الطرفين في عملية واحدة. تعديل الارتداد - يمكن تعديل المعامل لمادة الموصل وعرضه. التحكم الرقمي - يتم تحديد التحكم الرقمي في جدول المعلمات. | مبدأ العمل
|
إعداد نهاية بسبارالمعالجة الرقمية لأطراف بسبار للهندسة المشتركة المحددة. | موصل إلى المفاصل صالحالتحضير النهائي المتعلق بالمحاذاة بين الموصل والمفاصل. | محاذاة ملف تعريف Busbarتهدف المعالجة إلى الحفاظ على التوازي مع ملف تعريف بسبار. |
توفير رسم نهاية الموصل ومتطلبات القالب.
تأكد مما إذا كان تكوين 40T أو 50T يناسب العملية المقصودة.
حدد تغييرات المواد والعرض التي تتطلب إعدادات منفصلة.
فحوصات القبول الموصى بها لآلة تثقيب شريط الحافلة الرقمية:
مراجعة التوازيقم بقياس النهاية المعالجة بالنسبة للموصل المحدد وهندسة الملف الشخصي. | إعداد الموادتأكد من أن إعدادات الارتداد تتطابق مع مادة الموصل الفعلية وعرضه. | تغيير الأدواتقم بمراجعة القالب المناسب والجزء المعالج أولاً بعد تغيير الأدوات. |
التركيز على المنتج النهائيتم تسمية آلات تثقيب قضبان الحافلات الرقمية في مجموعة المعدات الرسمية لشركة Kiande. | معدات شريط الاتصالتسرد الشركة المصنعة أيضًا مركزًا مخصصًا لشريط الاتصال المشترك. | آلات موصل ذات الصلةتغطي محفظتها معالجة الموصلات وتجميع قضبان التوصيل النهائية. |
يعالج تعديل الارتداد تغييرات المواد والعرض الموضحة في صفحة المنتج.
تركز المعدات على الهندسة النهائية المستخدمة في وصلات القضبان.
يمكن اعتبار محطة التثقيب الطرفية جنبًا إلى جنب مع آلات الموصلات الأخرى للشركة.
آلات أخرى لإعداد الموصلات والمفاصل: مركز معالجة شريط التوصيل المشترك، , آلة معالجة الموصل متعدد الوظائف، , آلة التجميع اليدوية.
تصنيع موصل بسبار
إعداد Busway المشترك
تصنيع التوصيلات الكهربائية
يتم تضمين تثقيب شريط الناقل الرقمي في نطاق المنتج الرسمي لـ Suzhou Kiande Electric Co.,Ltd. تقوم الشركة أيضًا بتصنيع قضبان التوصيل المشتركة ومعدات الموصلات متعددة الوظائف، مع إدراج أقسام التصميم الهندسي والإنتاج في ملفها الشخصي. |  |
تقديم مادة الموصل والعرض ورسم المفاصل.
قم بمراجعة اختيار الضغط ونطاق الأدوات.
تحقق من هندسة النهاية بعد الموافقة على إعداد الارتداد الخاص بالمواد.
يعرض الموقع الإلكتروني الرسمي لشركة Kiande وثيقة براءة اختراع لمعدات معالجة القنوات الناقلة. هذه وثيقة تكنولوجيا الشركة. ولا يُنشئ توافقًا مع CE أو شهادة ISO الحالية لكل تكوين للمنتج. |  |
يوصف KD-YYJ-40(50)T بأنه يعالج طرفي قضيب توصيل في عملية واحدة لدعم الموصل وتوازي الملف الشخصي.
يوضح وصف KD-YYJ-40(50)T أن الارتداد يختلف باختلاف مادة الموصل وعرضه. ويتم تعديل المعامل ليناسب تلك الظروف.
يسرد الجدول KD-YYJ-40(50)T 40T أو 50T وبحد أقصى 80T. تأكيد تصنيف التكوين المطلوب.
تم تحديد التغيير السريع للقالب لـ KD-YYJ-40(50)T. لا يزال القالب المزود بحاجة إلى مطابقة الشكل الهندسي النهائي المطلوب.
القيم المنشورة هي 0.6MPa هواء و220~230VAC، 50~60 هرتز، 80W طاقة كهربائية لـ KD-YYJ-40(50)T.
مكان العمل المدرج هو L450mm × W340mm. أبعاد المعدات هي الطول 680 مم × العرض 580 مم × الارتفاع 2600 مم، وهي منفصلة عن خلوص دعم قطعة العمل.
