كيف يؤثر سمك بسبار النحاس على إعدادات التثقيب والانحناء؟

هل تعمل قضبان التوصيل النحاسية على تشغيل أنظمتك الكهربائية الحديثة؟ سواء كنت تقوم بتصنيع المفاتيح الكهربائية أو المحولات أو لوحات توزيع الطاقة عالية السعة، فإن العمل مع هذا المعدن عالي التوصيل يمثل استثمارًا ماليًا كبيرًا. عندما تتم معايرة إعدادات أرضية المتجر بشكل غير صحيح للمواد الموجودة، فإن النتيجة يمكن التنبؤ بها. تحصل على نفايات باهظة الثمن، ونتوءات حافة خطيرة، وموصلية كهربائية شديدة الخطورة. ولذلك، فإن المعايرة الدقيقة بناءً على السُمك الدقيق للمعدن أمر ضروري للغاية لأي منشأة تصنيع.

خلال سنوات عملي في أرضيات المتاجر وهندسة الوصلات الكهربائية، رأيت بالضبط كيف يؤثر سمك النحاس على نصف قطر الانحناء، وخلوص التثقيب، وضغط القطع، وإعدادات المعدات بشكل عام. من خلال إتقان هذه المعلمات على آلة التوصيل الخاصة بك ، فإنك تضمن تصنيعًا لا تشوبه شائبة. يعمل هذا الإتقان على إطالة عمر الأدوات ويحافظ على أعلى معايير السلامة في توصيلاتك الكهربائية.

الوجبات السريعة الرئيسية لمشغلي المتاجر

• السماكة تحدد الحمولة: تتطلب المواد النحاسية السميكة قوة هيدروليكية أكبر بشكل كبير لكل من عمليات الثني والتثقيب. ويؤدي الفشل في ضبط ذلك إلى عدم اكتمال المعالجة وتوقف المضخات.

• يعد إزالة القالب أمرًا بالغ الأهمية: يجب أن تزيد الفجوة المادية بين المثقب والقالب بشكل متناسب مع سمك المعدن. وهذا يمنع تكسر الأداة ونتوءات الحواف الحادة.

• يختلف Springback: تواجه قضبان التوصيل السميكة مستويات مختلفة من الربيع الميكانيكي أثناء الانحناء. يتطلب هذا تعديلات محددة في الانحناء الزائد في الإعدادات الرقمية.

• يتطلب القطع تعديلات على الفجوات: تحتاج محطة القص إلى معايرة دقيقة لفجوة الشفرة بناءً على سمك المادة لضمان قطع نظيف وخالي من التشوهات.

• الأتمتة الحديثة إلزامية: الاستثمار في نظام التحكم الرقمي يؤدي إلى أتمتة حسابات السُمك المعقدة. وهذا يقلل بشكل كبير من الأخطاء البشرية وهدر المواد أثناء الإنتاج بكميات كبيرة.

الميكانيكا الأساسية واتجاهات الصناعة لتصنيع النحاس

يعتبر النحاس الكهربائي بمثابة المعيار الصناعي لتوزيع الطاقة بسبب موصليته الكهربائية الاستثنائية وخصائصه الحرارية. ومع ذلك، من وجهة نظر الهندسة الميكانيكية، يتمتع النحاس بخصائص فريدة تتطلب معالجة دقيقة. على الرغم من أنها شديدة الليونة، إلا أنها تظهر أيضًا قوة شد كبيرة وتكون عرضة بشدة للتصلب أثناء العمل. وهذا يعني أنه عندما يتشوه أثناء معالجة قضبان وصلات النحاس ، يتغير هيكل الحبوب الداخلي. يصبح المعدن أكثر صلابة وهشاشة عند نقطة التلاعب المحددة. وبالتالي، فإن الأبعاد الفيزيائية للنحاس تغير كيفية تفاعله مع القوة الميكانيكية.

علاوة على ذلك، يجب علينا أن ننظر إلى أين تتجه الصناعة. إن التحول العالمي السريع نحو البنية التحتية للطاقة المتجددة، ومراكز البيانات ذات السعة العالية، وشبكات شحن السيارات الكهربائية، أدى إلى تغيير جذري في متطلبات المواد. تتطلب هذه التطبيقات ذات التحميل العالي تيارًا هائلاً. وهذا يجبر المهندسين على تحديد قضبان نحاسية أكثر سمكًا وأثقل، وغالبًا ما تصل إلى 12 مم إلى 16 مم. ونتيجة لذلك، تبتعد مرافق التصنيع بسرعة عن الإعدادات اليدوية. اليوم، يجب معايرة كل إعدادات الضغط الهيدروليكي، واختيار الأدوات، والمعلمات الرقمية بدقة مع سمك المادة الدقيق كمتغير أساسي.

كيف يملي سمك إعدادات الانحناء

عند ثني موصل ثقيل، فإن المادة الموجودة على الجانب الخارجي للمنحنى تتمدد تحت تأثير الشد. وفي الوقت نفسه، يتم ضغط المواد الموجودة في الداخل. وتعرف الحدود بين هاتين القوتين المتعارضتين بالمحور المحايد. مع زيادة سمك المادة، تتسع المسافة من المحور المحايد إلى الحافة الخارجية. وهذا يزيد بشكل كبير من قوة التمدد.

لمنع المعدن من الكسر من الخارج أو التجعد من الداخل، يجب على المشغلين احترام الحد الأدنى لنصف قطر الانحناء. تنص القاعدة الهندسية القياسية على أن نصف قطر الانحناء الداخلي يجب أن يكون مساويًا على الأقل لسمك مادة النحاس الناعم. يؤدي ثني قضيب التوصيل السميك بشكل حاد للغاية باستخدام قالب على شكل حرف V ضيق إلى حدوث تركيزات إجهاد موضعية. تؤدي هذه الكسور الدقيقة إلى تدهور شديد في التوصيل الكهربائي والسلامة الميكانيكية.

بالإضافة إلى ذلك، فإن الزنبرك الخلفي هو الميل الطبيعي للمعدن لمحاولة العودة إلى شكله المسطح الأصلي بعد إزالة قوة الانحناء. يؤثر السماكة بشكل كبير على زاوية الربيع هذه. بشكل عام، تظهر المواد الرقيقة درجة أعلى من الارتداد مقارنة بسمكها لأن نسبة أكبر من المعدن تبقى في المنطقة المرنة. في المقابل، تتطلب قضبان التوصيل السميكة قوة هائلة للانحناء. وهذا يدفع المزيد من المواد إلى المنطقة البلاستيكية. ومع ذلك، فإن القوة المطلقة المطلوبة للتغلب على الزنبرك النحاسي السميك هائلة. يجب على المشغلين ضبط إعدادات زاوية الانحناء على الواجهة من أجل ثني النحاس بشكل زائد عن عمد. على سبيل المثال، يمكنك دفع القالب إلى 88 درجة للحصول على زاوية نهائية مثالية ومريحة تبلغ 90 درجة.

تصور عاملًا يتصارع مع قضيب توصيل ثقيل يبلغ سمكه 15 مم. إذا تم ضبط حمولة المعدات على مستوى منخفض جدًا بالنسبة لهذا السُمك، فسوف تتوقف المضخة الهيدروليكية. سوف يئن تحت الضغط ويفشل في إكمال الانحناء. وعلى العكس من ذلك، فإن ضبط الحمولة الهيدروليكية بدرجة عالية جدًا على النحاس الرقيق سيؤدي إلى دفع المادة بقوة شديدة إلى القالب. وهذا يترك علامات سك سيئة ويسبب تشوهًا مقطعيًا. تزداد متطلبات قوة الانحناء بشكل كبير مع زيادة سمك النحاس. تؤدي مضاعفة سمك قضيب التوصيل إلى مضاعفة قوة الانحناء المطلوبة أربع مرات.

تحسين محطة التثقيب الخاصة بك لتناسب السماكات المختلفة

في أي آلة تثقيب قضبان النحاس ، يمكن القول إن إزالة القالب هي المعلمة الأكثر أهمية. خلوص القالب هو المساحة المادية المقاسة بين القطر الخارجي لأداة التثقيب الهابطة والقطر الداخلي للقالب السفلي. القاعدة العامة للنحاس الكهربائي هي أن إجمالي خلوص القالب يجب أن يكون حوالي 5 إلى 8 بالمائة من سمك المادة. وبطبيعة الحال، مع زيادة السُمك، يجب أن تزيد هذه الخلوص بشكل متناسب.

إذا تم ضبط الخلوص على نحاس 5 مم ولكن تم استخدامه على دفعة 10 مم، فسوف تتطلب المثقاب قوة مفرطة للاختراق. يؤدي هذا إلى تآكل شديد للأداة وارتفاع درجة الحرارة بشكل خطير. بل يمكن أن يؤدي ذلك إلى قطع الثقب أو تشويشه داخل القالب أثناء التراجع. من ناحية أخرى، إذا كانت الفجوة كبيرة جدًا بالنسبة لسمك المادة، فسيتم سحب النحاس إلى الأسفل داخل القالب بدلاً من قصه بشكل نظيف. وينتج عن ذلك نتوءات ثقيلة وحواف ممزقة وتشوه محدب غير مقبول حول الثقب.

يجب على المشغلين أيضًا التأكد من أن معداتهم تتمتع بقدرة حمولة كافية للثقب عبر سماكات محددة. الصيغة القياسية لحساب قوة التثقيب هي محيط الثقب مضروبًا في سمك المادة مضروبًا في قوة القص للنحاس. نظرًا لأن سمك المادة هو مضاعف مباشر في هذه المعادلة، فإن معالجة المواد السميكة تتطلب قدرة هيدروليكية أعلى بكثير. غالبًا ما تتسبب الإعدادات غير الصحيحة على المواد السميكة في حدوث الحجامة. هذا هو تشويه مادي حيث ينحني السطح المسطح للنحاس حول الثقب المثقوب إلى الخارج. في الهندسة الكهربائية، يعد سطح التلامس المسطح تمامًا أمرًا إلزاميًا لتوصيلات المفاصل المثبتة بمسامير لمنع الانحناء الكهربائي وتراكم الحرارة الخطير.

تأثير السماكة على القص والقطع

إن قص النحاس لا يعني مجرد قطع المعدن مثل المقص في الورق. إنها عملية تشوه بلاستيكي متحكم فيه يتبعه كسر محسوب. تستخدم محطة القص شفرة عليا تنزل عبر شفرة سفلية ثابتة. يجب تعديل المسافة الأفقية بين هاتين الشفرتين بدقة بناءً على سمك القضيب. للحصول على قص مثالي، يجب عادةً ضبط هذه الفجوة على 3 إلى 5 بالمائة من سمك المادة.

على وجه التحديد، يتطلب النحاس الرقيق وجود فجوة ضيقة جدًا في الشفرة. إذا كانت الفجوة واسعة جدًا، فسوف تنثني المادة الرقيقة أو تنحني بين الشفرات بدلاً من قصها بشكل نظيف. يتطلب النحاس السميك فجوة شفرة أوسع. إذا كانت الفجوة ضيقة جدًا في موصل ثقيل، فلن تتم محاذاة خطوط كسر القص الثانوية بشكل صحيح. وينتج عن ذلك حافة خشنة، وقوة قطع مفرطة، وتبليد سريع للشفرات المتصلبة.

عند قطع الموصلات الثقيلة بإعدادات فجوة غير صحيحة، كثيرًا ما يواجه المشغلون الانقلاب. يحدث هذا العيب الميكانيكي عندما يتم سحب الحافة العلوية للقطع إلى الأسفل وتشوهها بشدة قبل بدء القص الفعلي. يؤدي الانقلاب الشديد إلى تقليل المساحة المسطحة للمقطع العرضي لقضيب التوصيل عند المفصل، مما يؤثر سلبًا على التوصيل الكهربائي. من خلال معايرة فجوة شفرة محطة القطع وقوة التثبيت لتتناسب مع السمك المحدد للدفعة، يضمن المشغلون قطعًا نظيفًا وعموديًا.

الجدول المرجعي للمعايرة الأساسية

لمساعدة المهندسين والمشغلين على توحيد عمليات ورشة العمل الخاصة بهم، يوجد أدناه دليل مرجعي سريع يوضح كيفية قياس المعلمات بسمك النحاس.

سمك النحاس	الموصى به الحد الأدنى لنصف قطر الانحناء	الخلوص الأمثل	للقالب فجوة الشفرة المقترحة
3 مم - 5 مم	ص5	0.15 ملم - 0.40 ملم	0.10 ملم - 0.20 ملم
6 ملم - 10 ملم	ص 10	0.30 ملم - 0.80 ملم	0.25 ملم - 0.50 ملم
12 ملم - 16 ملم	ص16	0.60 ملم - 1.28 ملم	0.50 ملم - 0.80 ملم

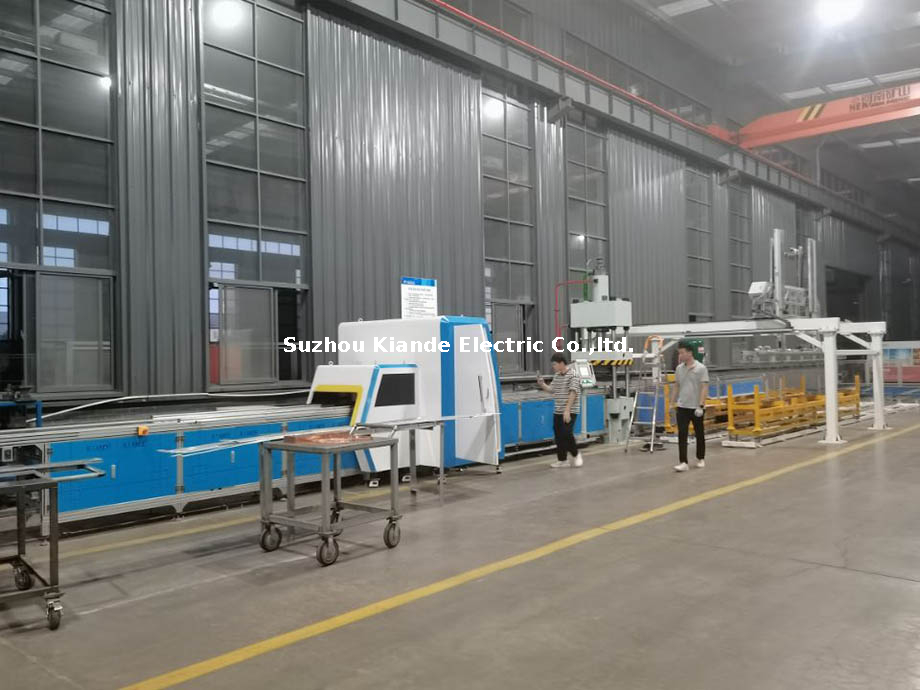

دليل خطوة بخطوة لمعايرة أرضية المتجر

لتحقيق نتائج متسقة، يجب على المشغلين اتباع بروتوكول معايرة صارم عند الانتقال بين سماكات النحاس المختلفة. يمكن للاختلافات في السُمك من مورد المواد أن تغير نتيجة التصنيع بسهولة.

الخطوة الأولى هي قياس السُمك الفعلي لدفعة النحاس باستخدام الفرجار الرقمي. يمكن أن تختلف تفاوتات المطحنة بأجزاء من المليمتر. بمجرد القياس، يقوم المشغل بإدخال السمك الدقيق والعرض وزوايا الهدف المرغوبة في الواجهة الرقمية. تستخدم الأنظمة المتقدمة هذه المدخلات لحساب عمق الشوط المطلوب وموضع المقياس الخلفي والتعويض المقدر للارتداد الخلفي تلقائيًا.

لا يمكن لإدخال البيانات وحده أن يعوض عن الأجهزة المادية غير الصحيحة. يحدد سمك قضيب التوصيل حجم الأدوات المستخدمة في جميع المحطات. بالنسبة للثني، يجب عليك تحديد قالب على شكل حرف V حيث يكون عرض الفتح مناسبًا للسمك. للتثقيب، تأكد من أن مجموعة التثقيب والقالب المثبتة تتطابق مع كل من قطر الثقب المطلوب ونسبة خلوص القالب المحددة التي يمليها الجزء الأكبر من النحاس.

وبغض النظر عن مدى تقدم المعدات، يظل الاختبار التجريبي خطوة حاسمة. لا تقم أبدًا بمعالجة قطعة الإنتاج النهائية دون اختبارها. استخدم قطعة خردة من النحاس من نفس الدفعة لإجراء اختبار الثني والثقب والقطع. افحص قطعة الاختبار للتأكد من عدم وجود نتوءات أو تشققات أو عدم دقة في الأبعاد. اضبط معلمات الحد الرقمي بناءً على هذه النتائج الواقعية قبل تشغيل حجم الإنتاج الكامل.

اختيار المعدات بناءً على معلمات العالم الحقيقي

تاريخيًا، كان ضبط إعدادات الماكينة حسب السُمك المختلفة يتطلب مفاتيح تحديد يدوية، وأجهزة قياس مادية، ومشغلين ذوي خبرة عالية. على الرغم من أن الآلات اليدوية تظل قابلة للاستخدام في الإنتاج بكميات صغيرة باستخدام مواد متماسكة ورفيعة، إلا أنها معرضة بشدة للخطأ البشري عند زيادة أبعاد المواد. تمثل الترقية إلى نظام التحكم العددي بالكمبيوتر قفزة هائلة في ضمان الجودة.

بالنسبة للمنشآت التي تتعامل مع مجموعة واسعة من مهام التصنيع، فإن المتكاملة آلة معالجة قضبان التوصيل النحاسية هي الحل الأكثر كفاءة. عند تقييم هذه الآلات للشراء، يجب عليك فحص المواصفات الفنية مقابل قضبان التوصيل الأكثر سمكًا المطلوبة. على سبيل المثال، مركز المعالجة الرقمية المتطور يتم تجهيزه عادةً بأسطوانة تثقيب 500 كيلو نيوتن وعناصر تحكم Siemens PLC. يتعامل هذا الإعداد بسهولة مع قضبان التوصيل النحاسية التي يصل سمكها إلى 16 مم وعرضها 250 مم. فهو يضمن عمق السكتة الدماغية بدقة تصل إلى جزء من المليمتر. إذا كانت منشأتك تخطط لمعالجة الموصلات الثقيلة مقاس 20 مم، فستحتاج إلى تحديد نماذج ذات إطارات مزدوجة العمود معززة ووحدات طاقة هيدروليكية مطورة لمنع الانحراف الهيكلي أثناء التشغيل.

خاتمة

سمك النحاس هو المقياس الأساسي الذي يتحكم في كل إعدادات معدات التصنيع الخاصة بك. بدءًا من تغيير فجوة الشفرة أثناء القص وحتى تحديد خلوص القالب في التثقيب وعمق السكتة الدماغية في الانحناء، فإن فهم كيفية تفاعل السُمك مع القوة الهيدروليكية أمر غير قابل للتفاوض. يضمن إتقان هذه الإعدادات توصيلات كهربائية عالية التوصيل، مما يؤدي إلى إطالة عمر أدواتك بشكل كبير، ويقلل بشكل كبير من هدر المواد باهظة الثمن.

إذا كانت منشأتك تعاني من حالات عدم الاتساق، أو نتوءات خطيرة، أو تأخيرات في الإعداد اليدوي، فقد حان الوقت لترقية قدراتك. يؤدي الاستثمار في مركز المعالجة الرقمية إلى أتمتة حسابات السُمك المعقدة هذه. إنه يحسن كفاءة الإنتاج اليومية وجودة المنتج النهائي. قم بتقييم متطلبات السُمك الحالية والمستقبلية لديك، وقم بزيارة busbarequipment.com للعثور على المعدات الآلية المثالية المصممة خصيصًا لتلبية متطلبات أرضية متجرك المحددة.

الأسئلة المتداولة

ما هو الحد الأقصى للسمك الذي يمكن لآلة بسبار القياسية معالجته؟

تختلف قدرات الماكينة بشكل كبير حسب الطراز والشركة المصنعة. تقوم الآلات الصناعية القياسية عادةً بمعالجة قضبان التوصيل النحاسية التي يصل سمكها إلى 12 مم إلى 16 مم. تتوفر نماذج صناعية متخصصة للخدمة الشاقة يمكنها التعامل مع سمك 20 مم أو أكثر. تتطلب هذه الآلات الثقيلة وحدات طاقة هيدروليكية أكبر بكثير وإطارات هيكلية معززة بشكل كبير لمنع الانحراف أثناء التشغيل.

كيف يمكنني حساب الخلوص الصحيح للقالب لتثقيب النحاس؟

بالنسبة للنحاس الكهربائي، فإن المبدأ التوجيهي الهندسي العام هو ضبط إجمالي خلوص القالب عند حوالي 5 إلى 8 بالمائة من سمك المادة. إذا كنت تقوم بتثقيب قضيب توصيل بسمك 10 مم، فيجب أن يكون إجمالي الخلوص بين المثقب والقالب بين 0.5 مم و0.8 مم. تضمن هذه الفجوة الدقيقة قصًا نظيفًا وتمنع الأداة من الارتباط أثناء التراجع.

لماذا يتشقق قضيب التوصيل النحاسي السميك عند ثنيه؟

يحدث التشقق في نصف القطر الخارجي دائمًا تقريبًا عن طريق استخدام نصف قطر الانحناء الذي يكون ضيقًا للغاية بالنسبة لسمك المادة المحدد. عندما يتم دفع النحاس الثقيل إلى زاوية حادة، فإن الألياف الخارجية تمتد إلى ما هو أبعد من حدود الشد والكسر الفيزيائية. لحل هذه المشكلة، يجب على المشغلين استخدام نصف قطر ثقب أكبر وقالب على شكل حرف V أوسع لتوزيع إجهاد الانحناء على مساحة سطح أكبر.

ما هو الحد الأدنى لسمك قضبان التوصيل النحاسية في المفاتيح الكهربائية؟

في حين أن المتطلبات تعتمد على حمل التيار المحدد، فإن معظم تطبيقات المفاتيح الكهربائية ذات الجهد المنخفض التجارية تستخدم الحد الأدنى من سماكة النحاس من 3 مم إلى 5 مم للتأريض أو مراحل التيار المنخفض. ومع ذلك، تبدأ حافلات التوزيع الرئيسية عادةً عند 6 مم وترتفع إلى 12 مم أو أكثر لإدارة الأحمال الحرارية بأمان ومنع انخفاض الجهد.

هل يؤثر مزاج النحاس على قوة الانحناء المطلوبة؟

نعم المزاج يلعب دور كبير يتمتع النحاس المسحوب بقوة إنتاجية أعلى بكثير مقارنة بالنحاس الناعم الملدن. لذلك، فإن ثني قضيب باص مرسوم بقوة 10 مم سيتطلب حمولة هيدروليكية أكبر بكثير وسيظهر زنبركًا أكبر بكثير من قضيب باص نحاسي ناعم 10 مم. يجب على المشغلين ضبط عمق السكتة الدماغية الرقمية الخاصة بهم وفقًا لذلك عند تبديل درجات حرارة المواد.
