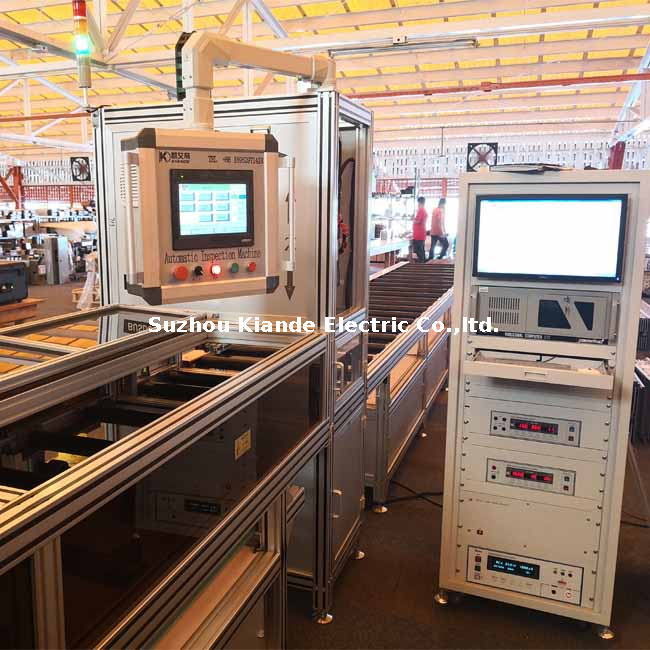

آلة فحص بسبار الرقمية الأوتوماتيكية لاختبار تحمل الجهد العالي

تتكون آلة فحص شريط التوصيل الأوتوماتيكية الرقمية لاختبار تحمل الجهد العالي من ثلاثة أجزاء: محطة تحديد موضع التغذية، ومحطة الفحص، ومحطة التفريغ. عندما يتفاعل المشغلون مع هذه المعدات الصناعية، فإنهم يلاحظون على الفور البنية الفولاذية الصلبة المدرفلة على البارد لوحدة التغذية، المصممة للتعامل مع المكونات الكهربائية الثقيلة دون اهتزاز. تصدر محطة الفحص طنينًا خافتًا ومطمئنًا أثناء دورات الجهد العالي، مما يشير إلى أن المحولات الداخلية تتحقق بشكل فعال من سلامة العزل. وأخيرًا، تعمل محطة التفريغ بصوت هوائي واضح، مما يؤدي إلى تحرير المكونات التي تم التحقق منها بسلاسة أسفل الخط. يحول سير العمل المادي هذا عملية كثيفة العمالة تقليديًا إلى عملية يمكن التحكم فيها بدرجة عالية ويمكن التنبؤ بها.

نظرة عامة على النظام: آلة فحص بسبار الرقمية الأوتوماتيكية

تم تصميم هذا الجهاز المتقدم خصيصًا لفحص نظام توصيل قضبان التوصيل، حيث يقوم بإجراء اختبارات تحمل الجهد العالي ويدمج التكنولوجيا الرقمية الحديثة مع التحكم الآلي لضمان السلامة الكهربائية لمنتجات قضبان التوصيل. يواجه مديرو المرافق والقائمون على تكامل خطوط الإنتاج ضغوطًا مستمرة للحفاظ على السلامة الكهربائية المطلقة مع زيادة الإنتاج اليومي. يعالج هذا الجهاز هذا التحدي الدقيق عن طريق استبدال خطوات الاختبار اليدوية المعرضة للأخطاء بمنهجية متزامنة تعتمد على البيانات. توفر ردود الفعل اللمسية لمفاتيح التحكم للخدمة الشاقة وشاشة اللمس HMI الخالية من الوهج وعالية التباين للمشغلين ثقة فورية في حالة النظام. ومن خلال سد الفجوة بين التحقق الصارم من السلامة الكهربائية ومتطلبات التصنيع الحديثة، تضع المعدات أساسًا موثوقًا لزيادة الإنتاج دون المساس ببروتوكولات ضمان الجودة الصارمة.

الوظائف والقدرات الأساسية

1. نطاق الاختبار الشامل وأنظمة السلامة

   - اختبار التحمل: تيار متردد 5000 فولت، 0-100 مللي أمبير
   - اختبار العزل: تيار مستمر 500-1000 فولت، 0-2000 ميجا أوم
   - اختبار مقاومة الأرض: تيار متردد 30 أمبير

   يتطلب إجراء اختبار التحمل تيار متردد 5000 فولت تحكمًا بيئيًا مطلقًا. ولضمان سلامة المشغل، تم تجهيز النظام بستائر ضوئية آمنة من الدرجة الصناعية، وبروتوكولات صارمة لإيقاف التشغيل في حالات الطوارئ، وآلية تأريض تلقائية. إذا قام أي فرد باختراق منطقة الاختبار النشطة، فسيتم تحييد خرج الجهد العالي على الفور، مما يوفر جوًا آمنًا تمامًا للعاملين في الخطوط الذين يتعاملون مع الإنتاجية اليومية.


2. المواصفات الفنية وسير العمل الآلي

   - وقت الاختبار السريع: 1 ثانية-20 ثانية/من مرحلة إلى مرحلة
   - حجم الماكينة: 1500 × 1800 × 1450 مم
   - نظام تحكم صناعي مدمج في الكمبيوتر.

   بالإضافة إلى المواصفات الأساسية، تدمج الماكينة نظامًا مؤتمتًا بالكامل لسير العمل ومعالجة المواد. من خلال الجمع بين التغذية الأوتوماتيكية، تحديد المواقع الميكانيكي الدقيق، ومحطة التفريغ، فإنه يزيل بشكل فعال الاختناقات المادية المرتبطة بالنقل اليدوي للمواد. عند إقرانه بدورة اختبار سريعة من 1 ثانية إلى 20 ثانية، يعمل هذا التقدم الآلي على رفع الإنتاجية الإجمالية لخط الإنتاج بشكل كبير، مما يسمح للمنشآت بالوفاء بجداول التسليم الصارمة.

3. الميزات الرقمية والاتصال الذكي

   - تسجيل البيانات تلقائيًا: يتم تخزين جميع سجلات الاختبار تلقائيًا
   - تصدير البيانات: منفذ USB لسهولة نقل التقارير أو نقل الإنترنت
   - IPC مدمج: ثبات عالٍ،

   معايير HMI Embracing Industry 4.0 البسيطة، يسهل IPC المدمج الاتصال الذكي وتكامل MES. يمكن لمشرفي الإنتاج الاستفادة من مسح الباركود لتحميل برامج الاختبار الصحيحة تلقائيًا، مما يمنع أخطاء الإدخال البشري. يضمن الاتصال السلس بأنظمة ERP/MES في المصنع تتبع كل جزء من البيانات في الوقت الفعلي، مما يؤدي إلى إنشاء حلقة إدارة مضمونة توثق بدقة السلامة الكهربائية لكل وحدة تمر عبر المحطة.

المنتجات المطبقة

• أنظمة التوصيل بسبار المدمجة

  نظام توصيل بسبار مدمج. تتميز المعدات بقدرة استثنائية على التكيف مع المنتج وقدرات التغيير السريع. لقد تم تصميمه باستخدام التعرف الذكي على التركيبات وآليات التثبيت ذاتية التكيف. وهذا يعني أنه عند التبديل بين مواصفات أو أبعاد مختلفة لأنظمة توصيل قضبان التوصيل ذات الكثافة السكانية العالية، تقوم الماكينة تلقائيًا بضبط قبضتها الفعلية. يتم إعفاء المشغلين من عمليات إعادة المعايرة اليدوية المملة، مما يسمح للخط بالانتقال إلى تشغيل المنتج الجديد في جزء صغير من الوقت المعتاد.

• خطوط إنتاج قضبان التوصيل ذات الجهد المنخفض

  خطوط إنتاج بسبار الجهد المنخفض. في بيئة التصنيع المستمر، يوفر التكامل المادي لآلة الاختبار هذه بوابة جودة نهائية. تضمن الأسطوانات الفولاذية الثقيلة وأدلة المحاذاة الدقيقة إدخال قضبان التوصيل الطويلة والمرهقة ذات الجهد المنخفض إلى غرفة الاختبار دون خدش الغلاف الخارجي أو ثني الموصلات النحاسية الداخلية، مما يحافظ على السلامة المادية للمواد طوال عملية الفحص.

• مختبرات مراقبة الجودة

  مختبرات مراقبة الجودة. بالنسبة لإعدادات المختبر الخاضعة للرقابة، توفر الآلة بيئة اختبار هادئة وعالية التحليل. تعمل غرفة الاختبار المغلقة على تقليل التداخل الكهرومغناطيسي الخارجي، مما يسمح لمهندسي مراقبة الجودة بالتقاط أدق البيانات الممكنة. يتميز الجزء الخارجي الأملس المطلي بالمسحوق بسهولة التنظيف والصيانة، ويتناسب تمامًا مع التصميم الأصلي لمختبر صناعي حديث يركز على التحسين المستمر.

المزايا التقنية

1. دقة الاختبار والمتانة الهيكلية

   - قياس الجهد والتيار عالي الدقة
   - مراقبة الشكل الموجي في الوقت الفعلي

   للحفاظ على هذا المستوى من دقة الاختبار على مدار سنوات من الخدمة، تم تصميم الماكينة بمتانة هيكلية مصممة للتشغيل المستمر. باستخدام إطار عالي التحمل من الدرجة الصناعية ونظام إدارة حراري متقدم، تعمل المعدات على تبديد الحرارة المتولدة أثناء دورات الجهد العالي الثابتة. وهذا يضمن أن مكونات القياس الداخلية لا تعاني من أي تدهور في الدقة، حتى عندما تخضع لمتطلبات تشغيلية عالية الكثافة على مدار الساعة طوال أيام الأسبوع.


2. سهولة الاستخدام والتشخيص الذكي

   - تسلسل اختبار بزر واحد، حدد جهاز الاختبار تلقائيًا.
   - وظيفة الاختبار السريع لمدة ثانية واحدة

   يكمل تسلسل الاختبار بزر واحد نظام تشخيص وصيانة ذكي متطور. تقوم الآلة باستمرار بمراقبة صحتها في الوقت الفعلي، وتتبع دورات تشغيل الصمامات الهوائية وحالة معايرة أجهزة استشعار الجهد. إذا تم اكتشاف حالة شاذة محتملة، تعرض واجهة HMI أدلة مرئية لاستكشاف الأخطاء وإصلاحها وتحذيرات مبكرة، مما يقلل بشكل كبير من مخاطر التوقف غير المتوقع ويخفض تكاليف الصيانة إلى الحد الأدنى المطلق.

3. مراقبة الجودة وإمكانية التتبع

   - إمكانية التتبع الكامل للاختبار
   - إنشاء تقرير الاختبار تلقائيًا
   - متوافق مع معايير الصناعة

   يؤدي الإنشاء الآلي لتقارير الاختبار إلى إزالة الغموض عن مراقبة الجودة. يتم التقاط وتسجيل كل شذوذ في شكل موجة، مهما كان قصيرًا. هذا المستوى من التتبع الدقيق يمكّن مديري المنشآت من تقديم دليل لا جدال فيه على سلامة المنتج لعملائهم، مما يعزز الثقة والتحقق من صحة المعايير الصارمة المعتمدة في المصنع.

التطبيقات النموذجية

• اختبار نهاية الخط قبل الشحن

  اختبار نهاية الخط قبل الشحن. من خلال وضع جهاز الاختبار الآلي هذا في المرحلة النهائية من خط الإنتاج، يقوم المصنعون بإنشاء حاجز لا يمكن اختراقه ضد المنتجات المعيبة التي تغادر المنشأة. تسمح ردود الفعل الفورية للنجاح/الفشل، والتي يتم الإشارة إليها بواسطة مصابيح الحالة LED الساطعة ونغمة تأكيد مسموعة، لفرق التعبئة والتغليف بالمضي قدماً مع اليقين المطلق بأن قضيب التوصيل المرفق سليم كهربائيًا.

• ضمان الجودة لتلبية معايير السلامة

  ضمان الجودة لتلبية معايير السلامة. يتطلب التنقل في المشهد المعقد للوائح الكهربائية العالمية معدات لا تترك مجالًا للتفسير. توفر هذه الآلة البيانات التجريبية اللازمة لتلبية عمليات التدقيق الصارمة التي تجريها جهات خارجية، مما يضمن أن كل دفعة مصنعة تتوافق تمامًا مع حدود السلامة الموثقة المطلوبة للمنشآت التجارية والصناعية.

• التحقق من صحة التصميمات الجديدة والبحث والتطوير

  التحقق من صحة البحث والتطوير للتصاميم الجديدة. عندما تقوم الفرق الهندسية بتطوير بنيات جديدة لقضبان التوصيل، فإنها تعتمد على المراقبة الدقيقة لشكل الموجة لهذه الآلة لمراقبة كيفية تصرف المواد العازلة النموذجية تحت الضغط الشديد. تساعد ردود الفعل الكهربائية التفصيلية على تحسين اختيارات المواد والتصميمات الهيكلية قبل الالتزام بالإنتاج الضخم.

• الفحص والصيانة الميدانية الدورية

  الفحص والصيانة الميدانية الدورية. خارج نطاق المصنع، يمكن تطبيق مبادئ التكنولوجيا وإدارة البيانات الأساسية لهذا النظام لتحديد خطوط الأساس للصيانة الميدانية. من خلال مقارنة بيانات المصنع التاريخية مع الأداء الميداني، يمكن لفرق الخدمة التنبؤ بدورة حياة أنظمة قنوات التوصيل وجدولة الصيانة الوقائية بفعالية.

الامتثال للمعايير

• يفي بمعايير اختبار الصمود في قضبان التوصيل

  يفي بمعايير اختبار بسبار. الامتثال ليس مجرد مربع اختيار؛ إنه أساس البنية التحتية الكهربائية. تمت معايرة هذه الآلة بدقة لتطبيق ملفات تعريف الجهد والتيار الدقيقة التي تمليها بروتوكولات اختبار قضبان التوصيل الدولية، مما يضمن التحقق من صحة العزل المادي والتباعد بين الطور بشكل كامل وفقًا للمعايير الهندسية المعمول بها.

• يلبي رموز اختبار السلامة الكهربائية العامة

  يلبي رموز اختبار السلامة الكهربائية العامة. تم تصميم البنية الداخلية للمعدات لتعكس قوانين السلامة الكهربائية الأكثر صرامة المتاحة. بدءًا من عزل مصدر الطاقة الخاص به وحتى الكابلات المحمية التي تربط مجسات الاختبار، تم تصميم كل مكون مادي لمنع القراءات الخاطئة وحماية البنية التحتية المحيطة بالمصنع من التيارات الكهربائية الضالة.

• يدعم إعدادات مسبقة متعددة لمعايير الاختبار

  يدعم إعدادات مسبقة متعددة لمعايير الاختبار. ونظرًا لأن منشآت التصنيع غالبًا ما تنتج مكونات لمختلف الأسواق العالمية، فإن برنامج الجهاز يشتمل على مكتبة متنوعة من معايير الاختبار التي تم تكوينها مسبقًا. تتيح نقرة بسيطة على شاشة اللمس السعوية للمشغل تبديل ملف الاختبار بالكامل ليتوافق مع المتطلبات التنظيمية المحددة لبلد الوجهة، مما يسهل تنفيذ الطلبات الدولية.

الفوائد الاقتصادية

• إنتاجية أعلى عبر الأتمتة

  إنتاجية أعلى: الأتمتة تقلل من العمل اليدوي. يؤدي تكامل التغذية التلقائية وتحديد المواقع والتفريغ فعليًا إلى إزالة العناصر الأبطأ في عملية الاختبار. من خلال تقليل التعامل البشري، يحافظ خط الإنتاج على تدفق إيقاعي مستمر. ولا يؤدي هذا التخفيض في العمل اليدوي إلى تسريع الإنتاج اليومي فحسب، بل يسمح أيضًا لمديري المرافق بإعادة توزيع العمال المهرة على مهام أكثر تعقيدًا وذات قيمة مضافة في جميع أنحاء المصنع.


• انخفاض مخاطر الجودة وتعزيز الموثوقية

  مخاطر أقل على الجودة: يضمن الاختبار الشامل موثوقية المنتج. يمثل كل عطل كهربائي لم يتم اكتشافه التزامًا ماليًا كبيرًا. ومن خلال إخضاع 100% من حجم الإنتاج للتحقق الآلي الصارم من الجهد العالي، يتم التخلص فعليًا من خطر حدوث أعطال كارثية في الحقل. يؤدي هذا النهج الاستباقي لمراقبة الجودة إلى تقليل التكاليف المرتبطة بعمليات سحب المنتج ومطالبات الضمان واستكشاف الأخطاء وإصلاحها في الموقع بشكل كبير.

• إدارة البيانات المبسطة وإمكانية التتبع

  إدارة مبسطة للبيانات: يتيح التخزين الرقمي سهولة التتبع والتحليل. أيام تقديم التقارير الورقية عفا عليها الزمن. من خلال تسجيل جميع سجلات الاختبار ومزامنتها تلقائيًا مع قاعدة البيانات المركزية للمنشأة، يمكن لفرق المشتريات والجودة استرداد الأداء التاريخي لأي رقم تسلسلي محدد على الفور. تعمل هذه الشفافية الرقمية على تبسيط عمليات التدقيق وتوفير بيانات لا تقدر بثمن لتحسين العملية على المدى الطويل.

• تعزيز صورة العلامة التجارية والقوة التقنية

  صورة محسنة للعلامة التجارية: تُظهر معدات الاختبار المتقدمة القوة التقنية. عندما يقوم العملاء المحتملون أو المفتشون الخارجيون بجولة في قاعة التصنيع، فإن وجود محطة الاختبار الآلية عالية التنظيم هذه يتحدث عن الكثير. إن التصميم الصناعي الأنيق، وأضواء المؤشر المتوهجة، والتدفق المنظم للمواد ينقل بصريًا التزامًا عميقًا بالتميز، مما يضع الشركة المصنعة كشريك ذو قدرة عالية وجدير بالثقة في قطاع البنية التحتية الكهربائية.
