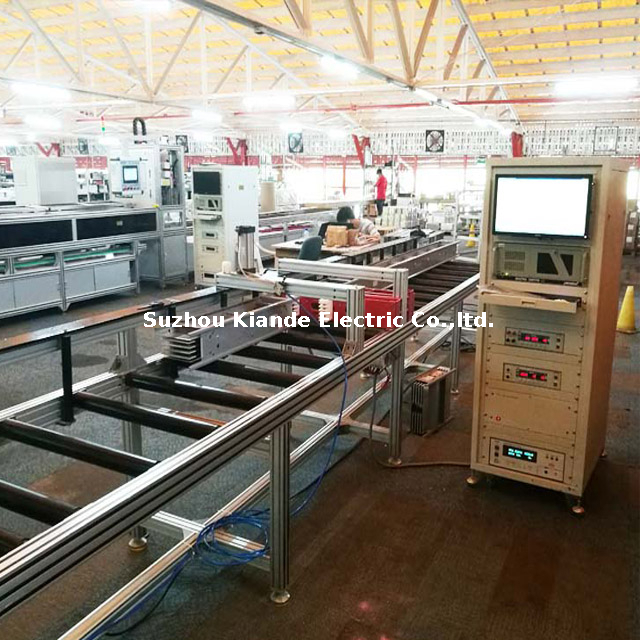

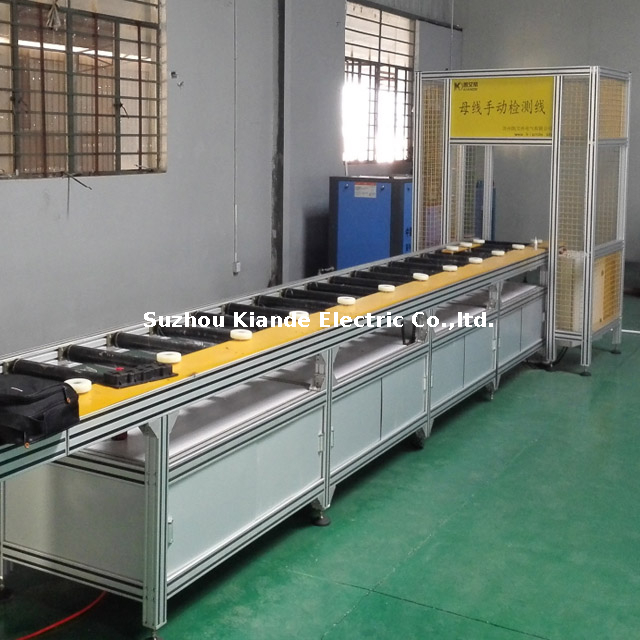

يتم استخدام آلة الفحص اليدوية لقضيب الكوع بشكل أساسي لفحص قضبان التوصيل القصيرة المستقيمة وقضبان الكوع وقضبان التوصيل الطرفية وما إلى ذلك. في مشهد التصنيع الكهربائي المتطلب اليوم، يعد ضمان سلامة الأشكال الموصلة المعقدة أمرًا بالغ الأهمية. إنه يتكون من جزأين: تحديد موضع التركيبات وأدوات الفحص الرئيسية. يقوم المشغلون بتثبيت قضيب التوصيل يدويًا في التركيبة المُصنعة بدقة، والتي تستوعب أشكالًا مختلفة غير منتظمة مع قفل ثابت ولمسي يمنع أي حركات دقيقة أثناء دورة الاختبار. يضمن التصميم المريح للتركيبات قدرة المشغلين على تحميل وتفريغ مكونات النحاس أو الألومنيوم الثقيلة بأقل قدر من الضغط البدني. يتم تشغيل جزء تحديد موضع التركيب يدويًا بينما تقوم أدوات الفحص باختبار شريط التوصيل وإنشاء التقرير تلقائيًا. يعمل هذا النهج المختلط - الذي يجمع بين المرونة البدنية اليدوية والدقة الكهربائية الآلية - على خفض عتبة التشغيل بشكل كبير مع الحفاظ على بروتوكولات الاختبار الصارمة. فهو يسمح لخط الإنتاج الخاص بك بالتبديل بسرعة بين تكوينات شريط التوصيل المختلفة دون الحاجة إلى إعادة معايرة الماكينة على نطاق واسع، وبالتالي زيادة الإنتاجية اليومية والكفاءة التشغيلية الإجمالية.
من خلال دمج اختبار تحمل الجهد العالي (HV)، وتقييم مقاومة العزل، وفحوصات سلامة التأريض في دورة واحدة مبسطة، يلغي هذا الجهاز الحاجة إلى محطات اختبار مستقلة متعددة. يوفر النظام مخرجات جهد دقيقة بشكل استثنائي ويتميز بإنذار تيار الانهيار شديد الحساسية. عند اكتشاف كسر صغير أو ضعف في العزل، تقوم الآلة بإيقاف الاختبار على الفور وتصدر تنبيهًا سمعيًا وبصريًا واضحًا لا لبس فيه. يضمن بروتوكول الاختبار الصارم هذا تحديد عيوب العزل المجهرية أو عدم اتساق التأريض، مما يضمن عدم وجود أي اكتشافات على الإطلاق قبل مغادرة المنتج لمنشأتك.
تتطلب إدارة الإنتاج الحديثة مساءلة صارمة ومعالجة شفافة للبيانات. يقوم جهاز الفحص هذا تلقائيًا بإنشاء تقارير اختبار مفصلة ومختومة بالوقت عند الانتهاء من كل دورة ويدعم طباعة الباركود المباشرة لوضع العلامات الفورية. من خلال التفاعل مباشرة مع أنظمة ERP الحالية لمؤسستك، يتم تعيين رقم تسلسلي فريد يمكن تتبعه لكل كوع أو قضيب توصيل طرفي تم اختباره. يتيح ذلك إمكانية تتبع دورة الحياة الكاملة، مما يسمح لمديري المرافق وفرق مراقبة الجودة بسحب بيانات الاختبار التاريخية لأي دفعة محددة أو سنوات وحدة فردية على طول الخط، مما يضمن الثقة المطلقة والمساءلة في سلسلة التوريد الخاصة بك.
غالبًا ما تواجه معدات الاختبار القياسية صعوبة في تأمين الأشكال غير القياسية، مما يؤدي إلى قراءات غير دقيقة أو تلف مادي للمنتج. تستخدم آلتنا هيكلًا منقسمًا مصممًا بشكل علمي والذي يستوعب بشكل مثالي الأشكال غير المنتظمة، بما في ذلك انحناءات الكوع المعقدة، والتكوينات الملتوية، والأجزاء المستقيمة القصيرة. توفر آلية التثبيت للخدمة الشاقة قبضة آمنة وغير قابلة للتشوه، وتتكيف بسرعة مع متطلبات الإنتاج المتنوعة على أرضية المصنع. إن ردود الفعل اللمسية لآلية القفل تمنح المشغلين الثقة في أن القطعة محاذية تمامًا للاختبار.
تم تصميم الماكينة لتحمل التشغيل المستمر والمتعدد التحولات في البيئات الصناعية كثيرة المتطلبات، كما أنها تتميز بثبات على مستوى التصدير. يتم تحميله مسبقًا بوصفات اختبار درجة الجهد المتعددة، مما يسمح للمشغلين باختيار معلمات الاختبار المناسبة بضغطة زر واحدة. يعمل وضع 'التعيين المرن اليدوي + الاختبار التلقائي بمفتاح واحد' على تقليل منحنى التعلم للمشغلين الجدد بشكل كبير. ومن خلال مساعدة الشركات المصنعة في تحقيق معايير خارجية صارمة 'خالية من العيوب'، أكسبها أدائها المتسق ومكوناتها الداخلية المتينة سمعة قوية على مستوى العالم، مع الحفاظ على معدلات رضا استثنائية بين فرق المشتريات الدولية.
تم تصميم نظام الفحص اليدوي هذا خصيصًا للتحقق النهائي من المصنع للحافلات المتخصصة. يتم استخدامه على نطاق واسع عبر العديد من القطاعات الحيوية حيث تكون السلامة الكهربائية والاستقرار الحراري والسلامة الهيكلية غير قابلة للتفاوض.
يوضح الجدول التالي معلمات التشغيل الدقيقة وقدرات الاختبار والأبعاد المادية لنموذج KD-JCX/M-6. تسلط هذه المواصفات الضوء على قدرة الماكينة على التعامل مع أحمال جهد كبيرة، تتراوح حتى 5000 فولت لاختبارات تحمل الجهد العالي، وقدرتها على استيعاب أطوال قضبان التوصيل من 500 مم إلى 3000 مم. تعكس كل معلمة مدرجة أدناه الهندسة الصناعية للمعدات، والمصممة لتقديم نتائج دقيقة وقابلة للتكرار لأنواع قضبان التوصيل غير المنتظمة.
لا. | حدود |
نموذج | KD-JCX/M-6 |
ارتفاع بسبار | 100 ~ 650 ملم |
طول بسبار | 500 مم ~ 3000 مم |
نوع بسبار مناسب | بسبار غير منتظم |
نوع المنصب | من جانب واحد |
اختبار تحمل الجهد العالي | 0 ~ 5000 فولت |
اختبار العزل | 1 ~ 1000 فولت |
اختبار التأريض | 0 ~ 25A |
قوة | 380 ~ 415 فولت تيار متردد، 50 ~ 60 هرتز ، 3 كيلو وات |
أبعاد المعدات | الطول 62000 ملم * العرض 800 ملم * الارتفاع 800 ملم |
