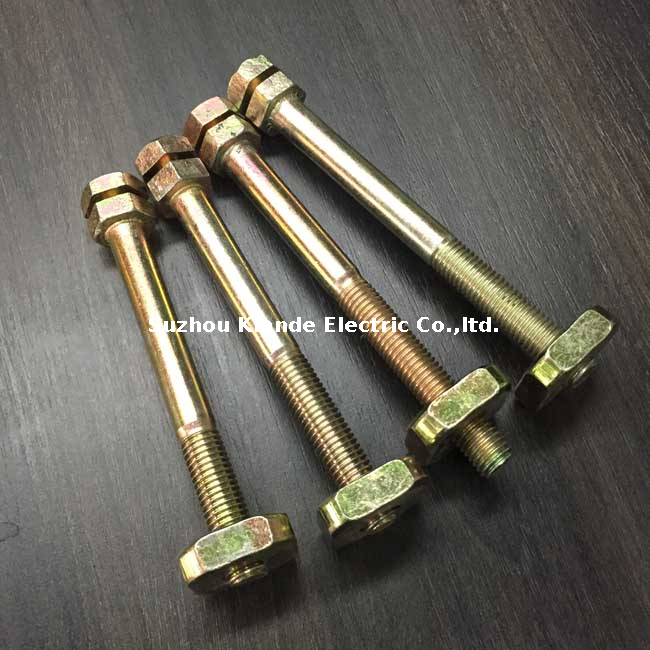

باعتبارنا شركة رائدة في تصنيع وتوريد حلول التثبيت الكهربائية المتخصصة، فإننا نقدم بكل فخر مسمار عزم وصلة قضيب التوصيل عالي الشد مع صامولة القفل الذاتي. تم تصميم وحدة التثبيت المتميزة هذه خصيصًا لشبكات توزيع الطاقة الحيوية، وتضمن السلامة الهيكلية والسلامة الكهربائية التي لا تقبل المساومة.
قوة الشد العالية فئة 8.8 للضغط الميكانيكي الشديد
التحكم الدقيق في عزم الدوران يتراوح من 70 إلى 90 نيوتن متر
آلية الجوز ذاتية القفل المتقدمة المضادة للفك
مقاومة فائقة للتآكل باللون الأصفر/الأبيض
مقاس M12 قابل للتخصيص لتطبيقات وصلات قناة النقل المتنوعة
تم تصميم مسمار عزم الدوران المشترك بقضيب الشد العالي مع صامولة القفل الذاتي بدقة ليكون بمثابة العمود الفقري الذي لا ينضب لشبكات التوزيع الكهربائية الخاصة بك. عند تأمين قنوات النقل ذات السعة العالية، فإن الإحساس الميكانيكي للارتباط الدقيق للخيط ينقل موثوقية فورية. لا يوفر الطلاء المجلفن الناعم مظهرًا احترافيًا ونظيفًا بصريًا فحسب، بل يعمل أيضًا كحاجز هائل ضد البيئات الصناعية العدوانية. من خلال دمج تصميم متخصص مزدوج الرأس مع صامولة ذاتية الغلق عالية الاستجابة، فإن حل التثبيت هذا يزيل الارتخاء الدقيق والزاحف الذي غالبًا ما يحدث بسبب الاهتزازات الكهرومغناطيسية المستمرة والتدوير الحراري في المفاتيح الكهربائية شديدة التحمل.
يدرك مديرو المرافق والمهندسون الكهربائيون أن نقطة عطل واحدة في وصلة التوصيل يمكن أن تؤدي إلى هروب حراري كارثي أو ومضات قوسية. يعمل مسمار عزم الدوران هذا على تخفيف تلك المخاطر تمامًا. تضمن ردود الفعل اللمسية أثناء التثبيت تحقيق قوة التثبيت المثالية باستمرار، مما يحول عملية التجميع المعقدة إلى عملية آمنة يمكن التنبؤ بها. يبدو الهيكل المعدني القوي كبيرًا في متناول اليد، مما يعكس المعايير المعدنية الصارمة المطبقة أثناء التصنيع. في النهاية، يؤدي دمج هذه المثبتات المتميزة إلى تقليل جداول الصيانة بشكل كبير، وتقليل وقت التوقف عن العمل، ومستوى مرتفع من الأمان عبر البنية التحتية الكهربائية بالكامل.
| حجم النموذج | فئة | من الجوز المربع | طول الخيط | قوة عزم الدوران | اللون |
|---|---|---|---|---|---|
| م12*115 | 8.8 | 30*30 مللي متر/27*27 مللي متر | 45 ~ 65 ملم | 70 ~ 90 نانومتر | أصفر/أبيض مجلفن |
| م12*120 | 8.8 | 30*30 مللي متر/27*27 مللي متر | 45 ~ 65 ملم | 70 ~ 90 نانومتر | أصفر/أبيض مجلفن |
| م12*125 | 8.8 | 30*30 مللي متر/27*27 مللي متر | 45 ~ 65 ملم | 70 ~ 90 نانومتر | أصفر/أبيض مجلفن |
| م12*130 | 8.8 | 30*30 مللي متر/27*27 مللي متر | 45 ~ 65 ملم | 70 ~ 90 نانومتر | أصفر/أبيض مجلفن |
إذا كان هناك أي مقاس آخر، فلا تتردد في الاتصال بنا!
يتطلب تأمين المسارات الكهربائية الحيوية أكثر من مجرد أجهزة قياسية؛ فهو يتطلب بنية تثبيت ذكية. تم تصميم مسامير عزم الدوران لدينا مع وضع التميز التشغيلي في الاعتبار، مما يضمن بقاء كل نقطة اتصال في نظام الحافلات الخاص بك سليمة تمامًا في ظل ضغط تشغيلي شديد.
بنية مزدوجة الرأس: تعمل على تسهيل الربط السريع والمتوازن من زوايا متعددة، مما يقلل بشكل كبير من وقت التثبيت في خزانات المفاتيح الكهربائية المحصورة.
آلية القفل الذاتي المتكاملة: تصميم الصمولة المتخصصة يمسك الخيوط باحتكاك هائل، ويقاوم بشكل فعال تأثيرات الارتخاء للاهتزازات الحالية المتناوبة المستمرة.
تناسق التثبيت الأمثل: تم تصميمه لتوزيع الضغط بالتساوي عبر مفصل القضيب، مما يمنع البقع الساخنة المحلية ويضمن أقصى قدر من التوصيل الكهربائي.
صيانة مبسطة: إن الوضوح البصري للطبقة النهائية المجلفنة بالإضافة إلى الاحتفاظ الموثوق بعزم الدوران يعني أن فرق الفحص تقضي وقتًا أقل في إعادة الدوران ووقتًا أطول في التشخيص الوقائي.
صلابة هيكلية لا تقبل المساومة: تم تصميمها لامتصاص الصدمات الميكانيكية وتبديدها، مع الحفاظ على المحاذاة الهندسية لقنوات النحاس الثقيلة أو الألومنيوم أثناء تقلبات الحمل القصوى.
يكمن أساس أي وصلة كهربائية آمنة في تركيبتها المعدنية. نحن نستخدم الفولاذ عالي الجودة، والمشكل بدقة والمعالج بالحرارة لتحقيق تصنيف قوة الشد العالي من الفئة 8.8. توفر كثافة المواد الاستثنائية هذه مقاومة فائقة للشد والقص، مما يضمن بقاء اتصال قضيب التوصيل مستقرًا تمامًا حتى في ظل الضغط الميكانيكي الشديد وظروف أعطال الدائرة القصيرة.
تمنع قوة الخضوع الاستثنائية الاستطالة أو التشوه أثناء عمليات الشد ذات عزم الدوران العالي.
تعمل المقاومة العالية للقص على الحماية ضد القوى الجانبية التي تمارسها قطاعات الحافلات الثقيلة والمتوسعة حرارياً.
يحافظ القلب المعالج بالحرارة على السلامة الهيكلية أثناء الارتفاع المفاجئ في درجات الحرارة في الشبكة الكهربائية.
يزيل خطر الانطباق المفاجئ للمثبت، مما يحمي البنية التحتية الحيوية الخاصة بك من انقطاع التيار الكهربائي غير المتوقع.
غالبًا ما تواجه التركيبات الكهربائية بيئات لا ترحم، بدءًا من المنشآت الصناعية ذات الرطوبة العالية وحتى المنشآت الساحلية. ولمكافحة ذلك، تخضع مساميرنا لمعالجة سطحية مجلفنة باللون الأصفر/الأبيض بدقة. تخلق عملية الطلاء المتقدمة هذه حاجزًا سلسًا وموحدًا وعالي المرونة يعمل على عزل الفولاذ عالي الشد الأساسي بعيدًا عن العناصر المؤكسدة. ولا تبدو اللمسة النهائية الناتجة نقية فحسب، بل تضمن الأداء الوظيفي على المدى الطويل.
يعمل منع الصدأ الفائق على إطالة العمر التشغيلي للمثبت، مما يقلل بشكل كبير من تكرار الاستبدال.
يقاوم المواد الكيميائية الجوية القاسية والرطوبة، ويحافظ على سلامة الخيط الخالية من العيوب للوصول إلى الصيانة في المستقبل.
تضمن الطبقة المجلفنة الناعمة وجود خيوط خالية من الاحتكاك أثناء التثبيت الأولي، مما يمنع الخدش والتجريد.
متوفر بتشطيبات الزنك الأصفر والأبيض لتتناسب مع جماليات بصرية محددة أو متطلبات المشروع البيئي.
في البيئات ذات التيار العالي، يشكل المسمار الذي تم عزمه بشكل غير صحيح خطرًا كبيرًا على الحريق. تم تصميم نظام التثبيت لدينا للتحكم الدقيق في عزم الدوران، ويعمل بشكل لا تشوبه شائبة ضمن نطاق 70 إلى 90 نيوتن متر. إلى جانب صمولة القفل الذاتي المبتكرة، يعمل هذا النظام على مقاومة الظواهر الفيزيائية التي تسبب فشل المفاصل. تبدو المقبض الميكانيكي ثابتًا، مما يوفر للقائمين على التركيب الثقة في الإمساك الدائم والآمن.
يضمن نطاق عزم الدوران الصارم الذي يتراوح بين 70 إلى 90 نيوتن متر ضغط التلامس الأمثل دون سحق عوازل قضبان التوصيل الحساسة.
يعمل تصميم الجوز ذاتي القفل على تحييد تأثيرات الارتخاء للهمهمة الكهرومغناطيسية ودورات التمدد/الانكماش الحراري.
يمنع تشكل فجوات صغيرة بين الموصلات، مما يزيل بشكل مباشر السبب الجذري للقوس الكهربائي وارتفاع درجة الحرارة.
يوفر ردود فعل ملموسة وإيجابية أثناء التجميع، مما يسمح بإجراء معايرة ميكانيكية دقيقة في الموقع.
نظرًا لأن مشاريع الهندسة الكهربائية نادرًا ما تكون بمقاس واحد يناسب الجميع، فإننا نقدم مجموعة شاملة من خيارات المقاسات. تغطي سلسلة M12 القياسية لدينا أطوال الخيوط الأساسية من 115 مم إلى 130 مم، مقترنة بأبعاد صامولة مربعة متعددة الاستخدامات. بالإضافة إلى كتالوجنا القياسي، تسمح لنا قدرات التصنيع القوية لدينا بالعمل كمورد مخصص لك لحلول التثبيت المخصصة بالكامل، والمصممة بشكل مثالي وفقًا لمواصفاتك المعمارية الفريدة.
تكوينات M12 القياسية (115 مم، 120 مم، 125 مم، 130 مم) متاحة بسهولة للنشر الفوري على نطاق واسع.
اختيار صواميل مربعة مقاس 30*30 مم أو 27*27 مم لاستيعاب مختلف أشكال مبيت قنوات التوصيل وتصميمات العازل.
خدمات تخصيص OEM/ODM شاملة للأطوال غير القياسية أو درجات الخيوط الفريدة أو تصميمات الرأس المتخصصة.
قدرات النماذج الأولية والتوسع السريع للحفاظ على مشاريع التثبيت المعقدة الخاصة بك بدقة في الموعد المحدد.
إن مسمار عزم الدوران عالي الشد هذا ليس قطعة عامة من الأجهزة؛ إنها أداة متخصصة مصممة حصريًا لقلب شبكات نقل الطاقة. تتم معايرة خصائصها الهندسية والقوة والقفل بدقة لتتفاعل بسلاسة مع العلب الكهربائية المعقدة. من خلال التركيز بشكل كامل على متطلبات التوزيع الكهربائي الثقيل، فإننا نقدم مكونًا يرفع من موثوقية النظام بأكمله.
تم تصميمه بشكل مثالي لتأمين المفاصل في أنظمة قنوات النقل ذات السعة العالية والمدمجة والمكثفة.
مثالية للتوصيلات الداخلية داخل خزانات توزيع الطاقة والمحولات والمفاتيح الكهربائية للخدمة الشاقة.
فعال للغاية في تثبيت الاتصالات في شبكات الطاقة الصناعية المكثفة وشبكات طاقة مراكز البيانات.
تم تصميمه ليتكامل بشكل لا تشوبه شائبة مع عوازل DMC القياسية وغسالات النوابض من Belleville للحصول على تجميع مشترك كامل وآمن.
يتطلب تحديد مصادر المكونات للبنية التحتية الحيوية للطاقة ثقة مطلقة في عملية التصنيع. نحن نطبق بروتوكولًا صارمًا لضمان الجودة يُخضع كل دفعة من البراغي لتجارب فيزيائية وبيئية شديدة. بدءًا من المصنع وحتى موقع التثبيت الخاص بك، نضمن لك منتجًا يعمل تمامًا كما هو محدد، مما يحمي موظفيك واستثماراتك الرأسمالية.
يؤكد اختبار سحب الشد الصارم على تصنيف القوة من الفئة 8.8 في ظل ظروف الحمل القاسية المحاكاة.
يضمن اختبار عزم الدوران المدمر أن مجموعة البراغي والصواميل تتجاوز الحد المطلوب الذي يتراوح بين 70 إلى 90 نيوتن متر دون تجريد الخيط.
يتحقق اختبار رش الملح المتسارع من فعالية ومتانة الطبقة المجلفنة المضادة للتآكل على المدى الطويل.
تضمن عمليات التفتيش الصارمة متعددة النقاط الأبعاد مطابقة الخيوط الخالية من العيوب والتجميع الخالي من العيوب في الموقع.
توفر إمكانية التتبع على مستوى الدفعة المساءلة الكاملة وراحة البال لعمليات الشراء واسعة النطاق.
إن اختيار شريك التصنيع المناسب لا يقل أهمية عن اختيار المكون المناسب. نحن نجلب عقودًا من الخبرة المتخصصة في تكنولوجيا التثبيت الكهربائي إلى سلسلة التوريد الخاصة بك. التزامنا يتجاوز مجرد تسليم قطع الغيار؛ نحن نقدم اليقين التشغيلي والمشتريات المبسطة والتميز الهندسي. من خلال الشراكة معنا، يمكنك الوصول إلى فريق متخصص يركز على تعزيز نجاح مشروعك من خلال الأجهزة المتفوقة.
الكفاءة المباشرة من المصدر: من خلال التخلص من الوسطاء، فإننا نقدم هياكل تسعير تنافسية للغاية دون المساس بجودة المعادن.
قدرة إنتاجية لا مثيل لها: تم تجهيز مرافق التصنيع المتقدمة لدينا للتعامل مع متطلبات الحجم الهائل مع الحفاظ على جداول التسليم الصارمة.
الخبرة الهندسية: يفهم فريق الدعم الفني لدينا المتطلبات الدقيقة للبنية التحتية الكهربائية ويمكنه إرشادك نحو تكوين التثبيت الأمثل.
الامتثال العالمي: يتم تصنيع كل منتج مع الالتزام الصارم بمعايير السلامة الكهربائية والميكانيكية الدولية.
خدمة العملاء سريعة الاستجابة: بدءًا من الاستشارة الأولية وحتى دعم ما بعد التسليم، فإننا نعطي الأولوية للتواصل الواضح والحل السريع لاحتياجات مشروعك.
تم تصميم صامولة القفل الذاتي بتصميم احتكاك داخلي متخصص يمسك بخيوط المسمار بإحكام عند التثبيت. يمتص هذا التوتر الشعاعي المستمر ويقاوم الحركات الدقيقة الناتجة عن الاهتزازات الكهرومغناطيسية الحالية المتناوبة، مما يضمن بقاء قوة التثبيت ثابتة على مدار سنوات من التشغيل المستمر.
نعم. تترسب عملية الجلفنة طبقة كثيفة وموحدة من الزنك تعمل بمثابة الأنود المضحي، وتحمي قلب الفولاذ عالي الشد. يتم التحقق من هذه المعالجة السطحية على وجه التحديد من خلال اختبار رش الملح الصارم للتأكد من أنها توفر مقاومة استثنائية ضد الرطوبة والأكسدة والتعرض الكيميائي الخفيف المعتاد في مصانع التصنيع الصناعية.
نحن نمتلك قدرات تصنيع داخلية شاملة تسمح بتخصيص المنتج بالكامل. إذا كانت المواصفات المعمارية الخاصة بك تتطلب أطوالًا غير قياسية، أو خطوات خيطية مميزة، أو أبعاد صمولة مربعة محددة، فسيعمل فريقنا الهندسي معك مباشرةً لإنتاج دفعات مخصصة تلبي متطلبات مشروعك بالضبط.
يعد تطبيق عزم الدوران الصحيح أمرًا حيويًا للتوصيل الكهربائي والسلامة. يترك عزم الدوران المنخفض فجوات مجهرية تزيد من المقاومة الكهربائية، مما يؤدي إلى ارتفاع درجة الحرارة بشكل خطير واحتمال حدوث قوس كهربائي. يمكن أن يؤدي الإفراط في عزم الدوران إلى سحق المواد الموصلة أو إتلاف عوازل DMC. يضمن نطاق 70~90 نانومتر التلامس الأمثل للسطح واستقرار المفاصل دون التسبب في أضرار ميكانيكية.
تخضع كل دفعة إنتاج لنظام صارم لمراقبة الجودة. نحن نستخدم معدات اختبار هيدروليكية معايرة لإجراء اختبارات سحب الشد الصارمة وتقييمات قوة القص. وهذا يضمن أن كل مسمار يمتلك الإنتاجية اللازمة وقوة الشد التي يتطلبها معيار الفئة 8.8، مما يضمن السلامة الهيكلية في ظل ظروف الأعطال الكهربائية الشديدة.
