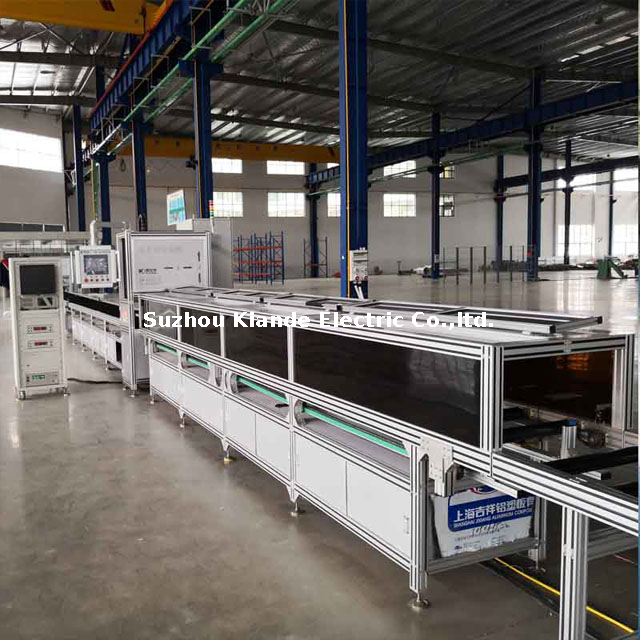

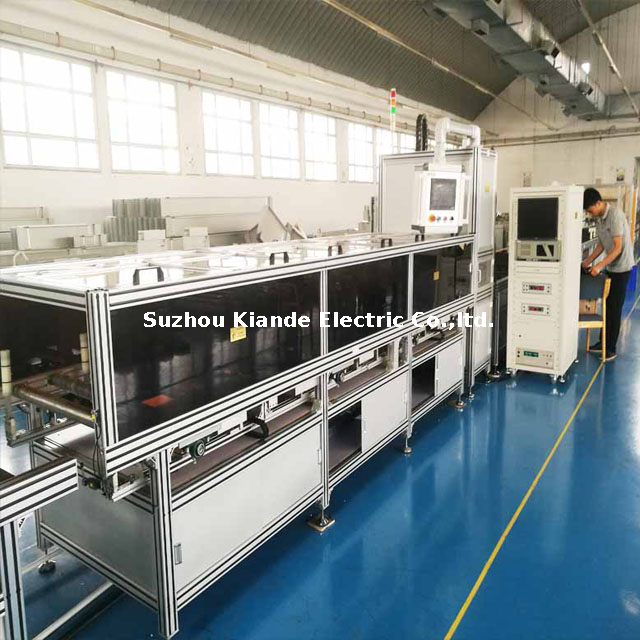

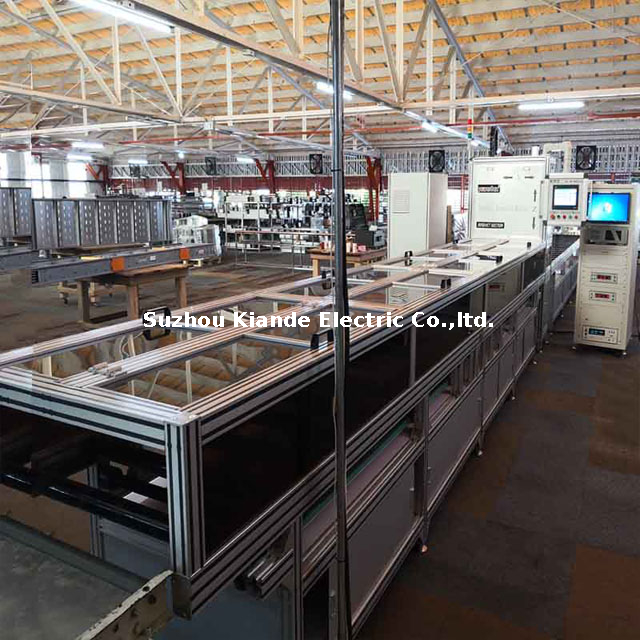

تمثل آلة الفحص الآلي تقدمًا مهمًا في مراقبة الجودة النهائية لتصنيع قضبان التوصيل المستقيمة. تم تصميم هذا النظام المتطور بدقة ويتكون من ثلاث مناطق تشغيل رئيسية: محطة تحديد موقع التغذية، ومحطة الفحص الأساسية، ومحطة التفريغ. تم تصميمها للتخلص من الأخطاء البشرية وتقليل العمل اليدوي بشكل كبير، وتضمن بنية التدفق المستمر هذه خضوع كل وحدة لتقييم صارم دون اختناق أرضية الإنتاج لديك. ومن خلال أتمتة مرحلتي المناولة والاختبار، يمكن للمنشآت تحقيق كفاءة عمل ملحوظة، وإكمال التقييم الشامل في دقيقتين فقط لكل قطعة. إن الطنين السلس والإيقاعي للمحركات المؤازرة ثنائية المحور (المحور Z/المحور X) التي تحرك قضبان التوصيل الثقيلة من النحاس أو الألومنيوم إلى موضعها هو دليل على دقتها الميكانيكية، مما يمنع تمامًا اكتشافات مفقودة ويضمن الاتساق المطلق عبر عمليات التصنيع الكبيرة.

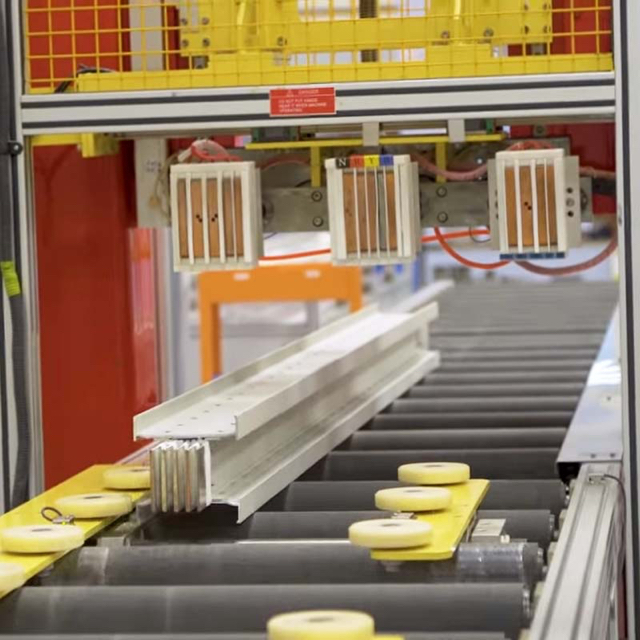

عندما يدخل قضيب التوصيل إلى وضع التغذية، فإن نظام التحكم الذكي يتولى المهمة. فهو يقوم تلقائيًا بتحديد أداة الاختبار الصحيحة لبدء تسلسل التشخيص، وذلك بالاعتماد مباشرة على المعلومات التي يحددها الماسح الضوئي للرمز الشريطي المدمج أو التي يتم ترحيلها مباشرة من خط التجميع السابق. بمجرد وضعها، تعمل المشابك الهوائية مع قفل ميكانيكي ثابت ومطمئن، وينفذ النظام ثلاثة تقييمات مهمة للسلامة الكهربائية: اختبار تحمل الجهد العالي (HV) (0 ~ 5000 فولت)، واختبار مقاومة العزل (1 ~ 1000 فولت)، واختبار التأريض (0 ~ 25 أمبير). ولضمان أقصى قدر من الحماية للمشغل أثناء هذه الإجراءات المكثفة، تم عزل منطقة الاختبار بالكامل ومجهزة بالعديد من أجهزة قفل السلامة المادية والبرمجيات، مما يخلق بيئة آمنة تعطي الأولوية لرفاهية الموظفين.
بعد انتهاء دورة الاختبار بنجاح، سيتم إنشاء تقرير اختبار مفصل ودقيق للغاية على الفور على شاشة العرض الصناعية الواضحة وعالية التباين. ومن خلال الاستفادة من إمكانية تتبع البيانات المتقدمة، يمكن حفظ هذا التقرير محليًا، وطباعته مباشرة في الموقع عبر نظام طباعة التقارير الاختياري، وتسجيله عن بُعد عبر التخزين السحابي الآمن. النظام قادر تمامًا على الاتصال ثنائي الاتجاه مع MES (أنظمة تنفيذ التصنيع) في المصنع أو منصات ERP، مما يضمن مزامنة بيانات الجودة الخاصة بك دائمًا مع مقاييس التشغيل الأوسع نطاقًا. ويمكن تخصيص تنسيق المستند بالكامل وتعيينه وفقًا لمتطلبات العملاء المحددة، مما يوفر رؤى واضحة وقابلة للتنفيذ. آلة الفحص الأوتوماتيكية تستخدم بشكل أساسي لفحص الدفعة على قضيب التوصيل المستقيم. يجب اختبار نوع قضيب توصيل الكوع على آلة فحص يدوية لتلائم هندستها الفيزيائية الفريدة.
لا. | حدود |
نموذج | KD-JCX/NC-E/H-6 |
ارتفاع بسبار | 100 مم ~ 650 مم |
طول بسبار | 1200 مم ~ 6000 مم |
نوع بسبار | نوع الطول المستقيم |
نوع المنصب | أحادي / وسط |
كفاءة العمل | 2 دقيقة/قطعة (وقت الاختبار قابل للتعديل.) |
رقم المؤازرة | 2 المحور (المحور Z/المحور X) |
نظام الرؤية | الحكم على خطأ المرحلة (اختياري) |
نظام الطباعة | طباعة الرمز الشريطي/طباعة التقارير (اختياري) |
اختبار تحمل الجهد العالي | 0 ~ 5000 فولت |
اختبار العزل | 1 ~ 1000 فولت |
اختبار التأريض | 0 ~ 25A |
قوة | 380 ~ 415 فولت تيار متردد، 50 ~ 60 هرتز ، 5 كيلو وات |
أبعاد المعدات | الطول 12000 ملم * العرض 1200 ملم * الارتفاع 1900 ملم |
بالإضافة إلى قدرات الاختبار الأساسية، تم تصميم هذا الجهاز لتلبية المتطلبات الصارمة لمنشآت التصنيع الكهربائية الحديثة. إنه بمثابة أصل لا غنى عنه لمصانع تصنيع قضبان التوصيل، وشركات تجميع المفاتيح الكهربائية، وخطوط إنتاج معدات توزيع الطاقة واسعة النطاق التي تتطلب مراقبة صارمة للجودة الخارجية. يوفر الإطار الفولاذي الصلب المطلي بالمسحوق أساسًا متينًا وخاليًا من الاهتزازات، مما يضمن أن نظام الرؤية الدقيق (حكم خطأ الطور الاختياري) يلتقط بيانات واضحة وخالية من التشويه خلال كل دورة واحدة.
تم تصنيع إطار الماكينة والمكونات الكهربائية الداخلية باستخدام مواد صناعية متميزة، وتم تصميمها لتحمل البيئات القاسية والمعرضة للغبار والمعقدة النموذجية لورش التصنيع الثقيلة. ويتميز بمقاومة رائعة للتداخل الكهرومغناطيسي (EMI)، مما يضمن بقاء قياسات الجهد العالي والعزل الحساسة دقيقة للغاية حتى عند تشغيلها جنبًا إلى جنب مع آلات الختم أو اللحام الثقيلة. علاوة على ذلك، تتوافق البنية الكهربائية بأكملها بشكل صارم مع المعايير الكهروتقنية الدولية الصادرة عن اللجنة الكهروتقنية الدولية (IEC) وحاصلة على شهادة السلامة الكاملة من CE، مما يلبي المتطلبات التنظيمية الصارمة للأسواق العالمية الراقية. تسمح ردود الفعل اللمسية للأزرار الصناعية والتصميم البديهي للوحة التحكم المركزية للمشغلين بإدارة معلمات الاختبار المعقدة بأقل قدر من التعب.
وإدراكًا للبصمة المادية الكبيرة للمعدات (الطول 12000 مم × العرض 1200 مم × الارتفاع 1900 مم)، قمنا بتطوير بروتوكول لوجستي متخصص للغاية. يتم تأمين كل آلة بعناية داخل صناديق خشبية معززة وشديدة التحمل مصنوعة من الأخشاب المدخنة التي تتوافق تمامًا مع معايير الشحن البحري الدولية. داخل الصندوق، تعمل المجففات الممتصة للرطوبة والمواد الممتصة للصدمات المصبوبة خصيصًا على حماية محاور المؤازرة الحساسة وأنظمة الرؤية ومسبارات الاختبار من الرطوبة والاهتزاز والتأثير أثناء الشحن البحري لمسافات طويلة. عند الوصول إلى منشأتك، تتوفر فرق النشر المخصصة لدينا لتوفير التثبيت الشامل في الموقع، والمعايرة الدقيقة، والتدريب التشغيلي العملي للموظفين الفنيين لديك في أي مكان في العالم، مما يضمن دمج النظام في سير عملك دون تأخير.
يتطلب الاستثمار في البنية التحتية الآلية لمراقبة الجودة دعمًا يمكن الاعتماد عليه وطويل الأمد. نحن ندعم أنظمة الفحص لدينا بضمان شامل ممتد يغطي جميع المكونات الميكانيكية والكهربائية الرئيسية. لضمان عدم تعرض خط الإنتاج لديك لتوقف طويل الأمد، يوفر فريقنا الهندسي استجابة فنية عن بعد على مدار 24 ساعة على مدار الساعة، وقادرة على تشخيص الحالات الشاذة في البرامج أو تنبيهات النظام بشكل فوري عبر اتصالات الشبكة الآمنة. بالإضافة إلى ذلك، يستفيد العملاء من الترقيات المجانية مدى الحياة لبرنامج التحكم وإعداد التقارير بالنظام، مما يضمن تطور أجهزتك جنبًا إلى جنب مع معايير الصناعة الناشئة وبروتوكولات إدارة البيانات.
