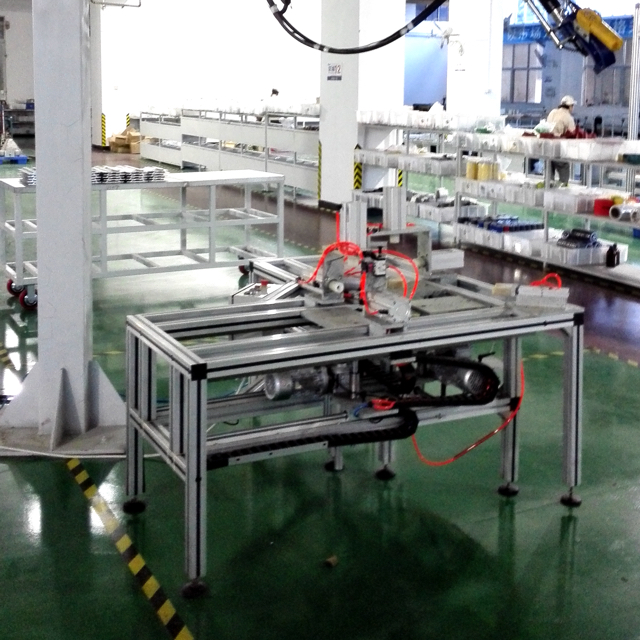

تصنيع آلة تجميع قضبان الكوع لإنتاج مقاطع قناة الكوع

حلول الإنتاج الأمثل

آلة تصنيع قضيب توصيل الكوع لإنتاج مقاطع قناة التوصيل

تعمل آلة تجميع قضبان الكوع كحل متخصص وشبه آلي تم تصميمه لتحويل كيفية تجميع مقاطع الكوع وتثبيتها بشكل أساسي داخل مرافق إنتاج قنوات الكوع المدمجة. ومن خلال الابتعاد عن محطات العمل اليدوية التقليدية كثيفة الاستهلاك للطاقة، يقدم هذا الجهاز عملية خط تجميع عالية التنظيم تعمل على تعزيز معدلات الإنتاج الإجمالية واستمرارية المعالجة بشكل كبير. سوف يلاحظ مشغلو المنشأة على الفور التشغيل القوي والخالي من الاهتزاز للإطار المعدني عالي التحمل، جنبًا إلى جنب مع الصوت الإيقاعي الدقيق للمحركات الهوائية التي تقوم بمحاذاة المكونات الموصلة دون تردد. من خلال دعم التكوينات الأفقية (المسطحة) والرأسية (الحافة)، يضمن هذا النظام إنشاءًا مستقرًا وعالي الدقة لمرفقي قضبان التوصيل من النوع L والنوع Z بزاوية 90 درجة، مما يضمن تلبية كل مفصل للتفاوتات الصناعية الصارمة ومعايير الفحص البصري.

تعزيز كفاءة ورشة العمل

✅ مصممة لتشكيل الكوع بسبار

• مناسب تمامًا لتصنيع الأكواع من النوع L والنوع Z في كلٍ من التكوينات المسطحة أو الحافة، مما يوفر تنوعًا استثنائيًا لتخطيطات المرافق المعقدة ومتطلبات المشاريع المتنوعة.

• قادرة على دعم أطوال بسبار تتراوح من 0.5 متر إلى 1.2 متر. هذا التوافق الموسع يجعل الماكينة مناسبة تمامًا لمعالجة مقاطع قضبان التوصيل المتوسطة والكبيرة دون الحاجة إلى تعديلات ميكانيكية مستمرة بين الدُفعات.

• تم تصميمه خصيصًا لتلبية المتطلبات الصارمة لبيئات إنتاج قنوات النقل المستمرة، ويتميز بلمسة نهائية صناعية متينة تقاوم التآكل اليومي، وتحافظ على تفاوتات المحاذاة الدقيقة عبر آلاف الدورات التشغيلية.

أنظمة التحكم الدقيقة

✅ آلية التجميع والتثبيت المتقدمة

• يتم ضبط نظام الرفع الآلي (الاتجاه لأعلى/لأسفل) بذكاء بناءً على أبعاد قضيب التوصيل المحددة، مما يسمح للمشغلين بوضع المواد الموصلة الثقيلة بأقل جهد بدني ودقة مكانية استثنائية.

• تضمن تقنية التثبيت الهوائي اتصالًا محكمًا وخاليًا من الفجوات بين قضبان النحاس الموصلة ومقاطع العزل الخارجية. يعد تطبيق الضغط متعدد الاتجاهات أمرًا ضروريًا للحفاظ على السلامة الهيكلية ومنع الأعطال الكهربائية المستقبلية.

• يتم تنفيذ التثبيت الرأسي (الحافة) من خلال إجراء متزامن للأسطوانة العلوية والسفلية، مما يوفر ضغطًا موحدًا يمنع تزييف المواد أو خدش السطح.

• يستخدم التثبيت الأفقي (المسطح) طريقة ضغط الأسطوانة اليمنى واليسرى، مما يؤدي إلى تثبيت المجموعة بإحكام في مكانها من خلال مشاركة هوائية آمنة.

• في النهاية، تضمن هذه الآلية وصلات مدمجة وموثوقة للغاية والتي تعد ضرورية لأداء كهربائي طويل الأمد ومنع النقاط الساخنة الحرارية في التثبيت النهائي.

تخطيطات التصنيع القابلة للتكيف

✅ خيارات تكوين مرنة

• المكونات القياسية :

• 1 × خزانة طاقة، تتميز بعناصر تحكم بديهية ومؤشرات مرئية واضحة وأسلاك من الدرجة الصناعية لتوزيع طاقة آمن ومتسق عبر محطة العمل بأكملها.

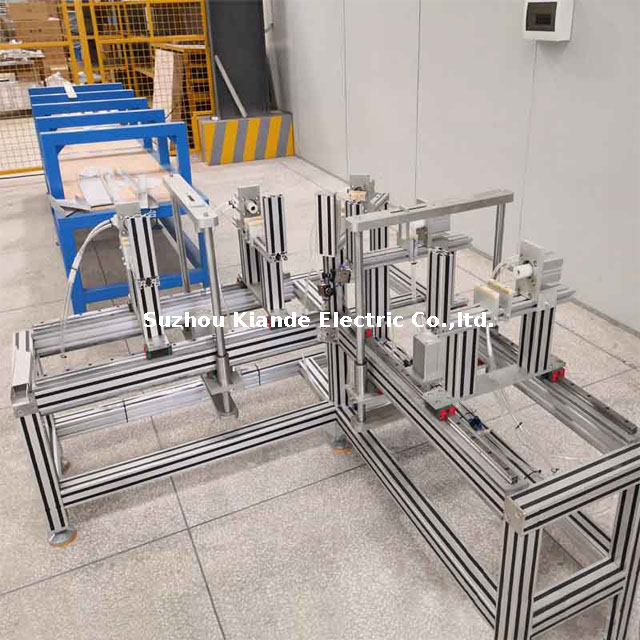

• 1 × خط تجميع كوع بسبار، تم إنشاؤه بالكامل، واختباره بدقة، ومعايرته للنشر الفوري على أرضية المصنع.

• الإضافات الاختيارية :

• يمكن دمج وحدات الهوائية أو الهيدروليكية آلة التثبيت مباشرة في الإعداد. يسمح هذا التخصيص المعياري للنظام بالتكيف مع مواد حاوية قنوات الناقل المختلفة، مما يضمن التكامل الفعال في سير عمل التصنيع الحالي لديك.

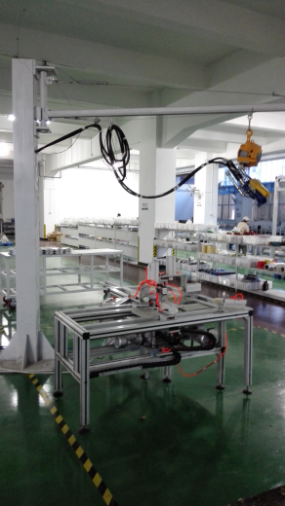

• نظام شماعات علوية مصمم للتعامل المريح مع الأجزاء. تعمل هذه الإضافة المهمة على تقليل الضغط الجسدي على المشغلين الذين ينقلون شرائح النحاس الثقيلة بين المحطات بشكل كبير، مما يعزز بيئة عمل أكثر أمانًا وراحة وإنتاجية عالية.

بيانات القدرة التشغيلية

✅ المواصفات الفنية

يعد فهم القدرات التشغيلية الدقيقة لآلاتك أمرًا حيويًا للحفاظ على ورشة عمل فعالة. توضح المواصفات التالية القدرات الدقيقة لخط التجميع هذا، مما يوضح ملاءمته لدورات الإنتاج المستمرة المطلوبة. تمت معايرة كل معلمة، بدءًا من منطقة العمل المتاحة وحتى متطلبات ضغط الهواء المحددة، لتوفير الأداء الأمثل دون استهلاك طاقة غير ضروري.

• الموديل : KD-WTGZ-SP/CZ-1500

• أقصى مساحة عمل (المحور X/Y) : 1500 مم

• تركيبات لقط : 3 مجموعات

• أنواع الكوع المدعومة : أفقي (مسطح)، عمودي (حافة)

• مصدر الطاقة : 380-415 فولت تيار متردد، 50-60 هرتز، 1.5 كيلو وات

• ضغط الهواء المطلوب : 0.6 ميجا باسكال

• أبعاد الماكينة : الطول 1800 ملم × العرض 1800 ملم × الارتفاع 900 ملم

✅ التحقق من السوق العالمية وضمان الجودة

مدعومة بالنشر المكثف عبر الأسواق الدولية الرئيسية، تتمتع آلة تجميع قضبان التوصيل الكوعية هذه بسجل حافل من الاستقرار التشغيلي ورضا العملاء الاستثنائي. إنه بمثابة حجر الزاوية للمنشآت التي تهدف إلى رفع معايير مراقبة الجودة الداخلية الخاصة بها. من خلال تقليل الأخطاء البشرية من خلال التثبيت الآلي والمحاذاة الدقيقة، يمكن للمصنعين إنتاج أنظمة قنوات الناقلات بثقة والتي تلبي شهادات السلامة الكهربائية العالمية الصارمة. لا يؤدي أداء الماكينة المتسق والمتكرر إلى تقليل هدر المواد فحسب، بل يوفر أيضًا أساسًا موثوقًا لزيادة أحجام الإنتاج لتلبية متطلبات البنية التحتية المتزايدة.

توفر محطة تشكيل وتثبيت كوع قضيب التوصيل المتقدمة هذه تجربة تجميع مبسطة للغاية وشبه أوتوماتيكية مع دقة محسنة بشكل كبير. من خلال استبدال المهام اليدوية المضنية بالمساعدة الميكانيكية الذكية، فإنه يمثل ترقية مثالية لأي خط إنتاج طموح يسعى إلى مراقبة أفضل للجودة، وإنتاج يومي أعلى، وتقليل تكاليف العمالة اليدوية بشكل كبير. الاستثمار في هذه المعدات يعني الاستثمار في الموثوقية والسلامة والربحية على المدى الطويل لعمليات التصنيع الخاصة بك.
