التركيز على التطبيق: مصمم خصيصًا لوصلات وصلات القضبان المهمة.
التصميم الهيكلي: تكوين متطور مزدوج الرأس للتثبيت المتوازن.
القوة الميكانيكية: تصنيف معتمد من الفئة 8.8 للبيئات عالية الضغط.
المصادر المباشرة: يتم توفيرها مباشرة من الشركة المصنعة، مما يضمن معايير هندسية متسقة.
التخصيص: خيارات التحجيم المرنة المتاحة لتلبية متطلبات المشروع المحددة.
عند إنشاء بنية تحتية كهربائية قوية، فإن سلامة كل اتصال تملي سلامة وكفاءة النظام بأكمله. تم تصميم مسامير عزم الدوران المدمجة لقضيب التوصيل بدقة لتوفير دعم ميكانيكي لا ينضب واستمرارية كهربائية لا تشوبها شائبة. عند حمل أحد هذه البراغي، ستلاحظ على الفور الوزن الكبير واللمسة النهائية الناعمة والخالية من الاحتكاك للطلاء المجلفن، وهو دليل على سبائك الفولاذ الممتازة من درجة 8.8 المستخدمة في تشكيلها. تنزلق الخيوط المقطوعة بدقة دون عناء، مما يضمن عملية تركيب سلسة سيقدرها المهندسون المتمرسون ومديرو المنشآت بشدة أثناء التجميع على نطاق واسع.
بالإضافة إلى تفوقها الملموس، تم تصميم هذه البراغي لمحاربة الأعداء غير المرئيين للمفاصل الكهربائية: التمدد الحراري، وفجوات الاتصال المجهرية، والتآكل الجلفاني. يخلق التصميم ثنائي الرأس، المقترن بجوز مربع كبير، قوة تثبيت هائلة توزع الضغط بالتساوي عبر السطح المعدني. يؤدي هذا إلى التخلص من النقاط الساخنة ذات المقاومة العالية ويقلل من مقاومة الانكماش، مما يضمن تدفق الأحمال ذات التيار العالي دون ارتفاع درجات الحرارة بشكل خطير. سواء تم دمجه في لوحات التوزيع ذات الجهد المنخفض أو لوحات المفاتيح الصناعية الضخمة، فإن حل التثبيت هذا يوفر اتصالاً موثوقًا وسهل الصيانة وآمنًا للغاية يصمد أمام اختبار الزمن ومتطلبات التشغيل الصارمة.
المواصفات الدقيقة هي حجر الأساس للهندسة الكهربائية الآمنة والمشتريات الموثوقة. باعتبارنا شركة مصنعة متخصصة، فإننا نضمن أن كل مسمار عزم دوران مشترك لقضيب التوصيل المدمج يلتزم بالتفاوتات الصارمة في الأبعاد والأداء. توضح البيانات أدناه المواصفات الدقيقة لسلسلتنا القياسية، المصممة لاستيعاب مجموعة واسعة من سماكات قضبان التوصيل ومتطلبات التشغيل ذات التيار العالي. بالإضافة إلى هذه التكوينات القياسية، فإن مرافق الإنتاج لدينا مجهزة بالكامل لتصنيع متغيرات M10 والأبعاد المخصصة الأخرى المصممة خصيصًا لتلبية احتياجات مشروعك المحددة. يوفر طول الخيط الكبير تنوعًا استثنائيًا، بينما تضمن أبعاد الصمولة المربعة القياسية التوافق مع أدوات التثبيت القياسية. يتم اختبار كل مسمار بدقة لتلبية قوة عزم الدوران المحددة، مما يضمن اتصالاً آمنًا ودائمًا.

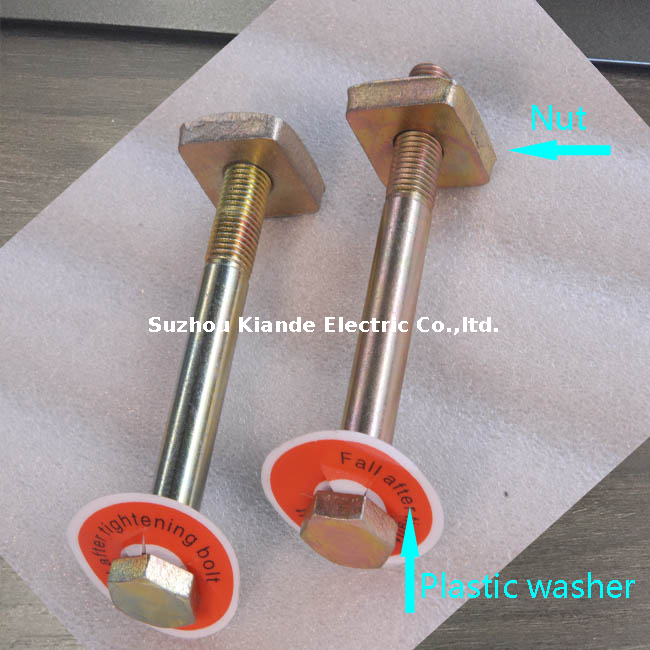

اسم المنتج: مسمار عزم الدوران المشترك بسبار مدمج
سيناريو التطبيق: وصلة بسبار
نوع رأس الترباس: مسمار مزدوج الرأس
المقاسات المتوفرة: M10، M12*115، M12*120، M12*125، M12*130
| حجم النموذج | فئة | من الجوز المربع | طول الخيط | قوة عزم الدوران | اللون |
|---|---|---|---|---|---|
| م12*115 | 8.8 | 30*30 مللي متر/27*27 مللي متر | 45 ~ 65 ملم | 70 ~ 90 نانومتر | أصفر/أبيض مجلفن |
| م12*120 | 8.8 | 30*30 مللي متر/27*27 مللي متر | 45 ~ 65 ملم | 70 ~ 90 نانومتر | أصفر/أبيض مجلفن |
| م12*125 | 8.8 | 30*30 مللي متر/27*27 مللي متر | 45 ~ 65 ملم | 70 ~ 90 نانومتر | أصفر/أبيض مجلفن |
| م12*130 | 8.8 | 30*30 مللي متر/27*27 مللي متر | 45 ~ 65 ملم | 70 ~ 90 نانومتر | أصفر/أبيض مجلفن |
مسامير عزم الدوران لدينا ليست مجرد مثبتات؛ إنها مكونات مصممة هندسيًا للغاية لحل التحديات الأكثر إلحاحًا في توزيع الطاقة. من خلال التركيز على نقاط الألم الدقيقة في التجميع الكهربائي - مثل تدهور المفاصل والتدوير الحراري - قمنا بتطوير منتج يعمل على تحسين عمر البنية التحتية لديك بشكل كبير. تشير النقرة المسموعة لمفتاح عزم الدوران على هذه البراغي إلى اتحاد مثالي بين القوة الميكانيكية والسلامة الكهربائية.
ملف تثبيت محسّن: تمنع هندسة الرأس والجوز المتخصصة تشوه السطح على قضبان التوصيل المصنوعة من النحاس أو الألومنيوم الناعم، مما يحافظ على المقطع العرضي الموصل.
التثبيت المتوقع: تضمن الخيوط الهندسية أن عزم الدوران المطبق يترجم مباشرة إلى قوة تثبيت، مما يزيل التخمين من مجموعة اللوحة.
ثبات طويل الأمد: يقاوم تأثير التراجع المجهري الناتج عن طنين 50/60 هرتز والاهتزاز المتأصل في المحولات ولوحات المفاتيح شديدة التحمل.
المشتريات المبسطة: يضمن التوريد المباشر من الشركة المصنعة عدم تأخير إطلاق المشاريع واسعة النطاق أبدًا بسبب نقص المكونات أو عدم اتساق جودة الدُفعات.
أساس أي وصلة كهربائية موثوقة هو السلامة المعدنية لمثبتاتها. توفر هذه البراغي، المصنوعة من سبائك الفولاذ الممتازة بدرجة 8.8، توازنًا استثنائيًا بين قوة الشد والخضوع. عندما تتسبب الأحمال الكهربائية الثقيلة في تسخين نظام قضيب التوصيل وتوسيعه، يجب أن يتحمل المسمار إجهادًا هائلًا للدورة الحرارية دون الخضوع.
نقطة إنتاجية عالية: تمنع تشوه البلاستيك أثناء التمدد الحراري الشديد، مما يضمن عودة المسمار إلى توتره الأصلي عندما يبرد النظام.
مقاومة الكسر: يمنع الهيكل الجزيئي الكثيف لسبائك الفولاذ الكربوني الانكسار المفاجئ تحت تيارات خطأ الدائرة القصيرة العالية.
الأداء المتسق: تخضع كل دفعة لاختبارات معدنية صارمة لضمان أن تصنيف 8.8 موحد عبر آلاف الوحدات.
إن تحقيق ضغط الاتصال المثالي هو علم دقيق. يؤدي الضغط القليل جدًا إلى مقاومة عالية للانكماش، في حين أن الضغط الزائد يمكن أن يؤدي إلى تشويه المعادن الموصلة. تم تصميم هذه البراغي لنطاق عزم دوران قياسي محدد للغاية (مثل 70 ~ 90 نيوتن متر لسلسلة M12)، مما يوفر نقطة مثالية للاتصال من المعدن إلى المعدن.
القضاء على الفجوات الصغيرة: يعمل التحميل المسبق الدقيق على إجبار القمم والوديان المجهرية لأسطح القضبان معًا، مما يزيد من مساحة التوصيل الفعلية إلى الحد الأقصى.
تقليل مقاومة الانكماش: من خلال تسطيح واجهة الاتصال فعليًا، يقلل المسمار بشكل كبير من المقاومة الكهربائية عند المفصل.
منع الانفلات الحراري: المقاومة المنخفضة تعني توليد حرارة أقل، مما يؤدي إلى معالجة السبب الجذري لفشل المفاصل ومنع الانهيارات الكارثية.
الصيانة المتوقعة: تسمح متطلبات عزم الدوران القياسية لفرق الصيانة بالتحقق بسهولة من صحة المفاصل باستخدام أدوات معايرة أثناء عمليات إيقاف التشغيل الروتينية.
يمكن أن تكون البيئات الكهربائية معادية بشكل مدهش، حيث تخلق الرطوبة المحيطة والملوثات الصناعية والمعادن المختلفة عاصفة مثالية للتآكل. تتميز مساميرنا بطبقة نهائية مجلفنة باللون الأصفر أو الأبيض والتي تعمل كحاجز تضحي ضد هذه العناصر. إن اللمعان المميز لطلاء الزنك هو المؤشر الأول لقدراته الدفاعية المتميزة.
في الألواح المعقدة التي قد تتفاعل فيها مكونات النحاس والألمنيوم، يكون خطر التآكل الجلفاني موجودًا دائمًا. يعمل الطلاء الكهربائي عالي الجودة على عزل قلب الفولاذ بشكل فعال عن المعادن الموصلة، مما يؤدي إلى تحييد التفاعلات الكهروكيميائية. وهذا يضمن بقاء الخيوط نظيفة وبقاء قوة التثبيت ثابتة، حتى بعد مرور عقود في بيئات غير مشروطة.
الاهتزاز هو المدمر الصامت للتوصيلات الكهربائية. سواء كان الأمر يتعلق بالاهتزاز الميكانيكي المستمر الناتج عن الآلات الدوارة القريبة أو النبضات الكهرومغناطيسية الناتجة عن الأحمال الحالية الثقيلة، فمن الطبيعي أن ترغب أدوات التثبيت في التراجع. تم تصميم البراغي ذات الرأس المزدوج بدقة لمواجهة هذه الظاهرة.
تآزر غسالة بيلفيل: يتكيف السطح المسطح والواسع للجوز بشكل مثالي مع غسالات زنبركية بيلفيل، مما يسمح لها بالضغط والتوسع ديناميكيًا.
تعويض التوتر التلقائي: عندما يتوسع القضيب وينكمش، تمتص الغسالات المتوافقة تغييرات الأبعاد، بينما يحافظ المسمار على قبضة لا هوادة فيها.
تخفيف الاهتزاز: تخلق خطوة الخيط الدقيقة زاوية احتكاك ذاتية القفل تقاوم بقوة فك الاهتزاز، مما يحافظ على أمان المفصل بين دورات الصيانة.
في المفاتيح الكهربائية ذات الجهد المنخفض والمتوسط، تعد إدارة ارتفاع درجة الحرارة هي معلمة السلامة الأكثر أهمية. يساهم التصميم الفريد لمسامير عزم الدوران المدمجة بشكل مباشر في الإدارة الحرارية الفائقة. من خلال استخدام صامولة مربعة كبيرة الحجم (30*30 مم أو 27*27 مم)، يتم توزيع حمل التثبيت على مساحة سطح أكبر بكثير.
توزيع الحمل: يمنع رأس المزلاج من الغرق في قضيب التوصيل، مما قد يقلل من قوة التثبيت ويزيد المقاومة بمرور الوقت.
تقليل خسائر I²R: من خلال ضمان منطقة اتصال مسطحة تمامًا وعالية الضغط، يتم تقليل فقدان الطاقة (I²R) عند المفصل إلى الحد الأدنى المطلق.
القضاء على النقاط الساخنة: حتى توزيع التيار عبر المفصل يمنع التسخين الموضعي، مما يحمي المواد العازلة المحيطة من التدهور الحراري.
يعد الوقت موردًا بالغ الأهمية أثناء إنشاء المنشأة وصيانتها. تم تصميم التصميم القياسي ذو الرأس المزدوج والمربع خصيصًا للتركيب السريع والخالي من الأخطاء. يمكن للمهندسين بسهولة استخدام نمط النجمة أو تسلسل الشد المتقاطع باستخدام مفاتيح عزم الدوران القياسية، مما يضمن ضغطًا موحدًا عبر الوصلات المعقدة والمتعددة البراغي دون الحاجة إلى أدوات خاصة خاصة.
علاوة على ذلك، فإن التحقق بعد التثبيت بسيط للغاية. خلال فترة إعادة عزم الدوران الحاسمة التي تتراوح من 48 إلى 72 ساعة بعد التنشيط الأولي، يمكن للفنيين الوصول إلى الرؤوس المزدوجة بسهولة، حتى في لوحات الألواح المكتظة بكثافة. توفر الأسطح الواضحة غير الملوثة أيضًا نقطة مرجعية ممتازة لعمليات الفحص الحراري بالأشعة تحت الحمراء (IR).
عند إجراء الصيانة الوقائية السنوية، تضمن الخيوط المجلفنة عدم التصاق الصواميل أو تكلسها. وهذا يعني أنه إذا كانت هناك حاجة إلى تفكيك المفصل لتوسيع اللوحة أو تعديلها، فيمكن إزالة البراغي بسلاسة دون الحاجة إلى قطعها أو استخلاصها بالقوة، مما يوفر ساعات عمل لا حصر لها.
لا توجد شبكتان كهربائيتان متشابهتان تمامًا، ولهذا السبب تعد المرونة في تحديد حجم المكونات أمرًا بالغ الأهمية. تم تحسين خطوط التصنيع لدينا لإنتاج مجموعة شاملة من الأبعاد، تغطي مواصفات M10 وM12 المطلوبة للغاية. أطوال الخيوط المرنة التي تتراوح من 45 مم إلى 65 مم تعني أنه سواء كنت تقوم بربط اثنين من قضبان التوزيع الرفيعة أو مجموعة ضخمة من قضبان توصيل خرج المولد، فإن هناك ملاءمة مثالية متاحة.
توافق واسع النطاق: يندمج بسلاسة في مراكز التحكم في الطاقة (PCC)، ومراكز التحكم في المحركات (MCC)، ولوحات التصحيح التلقائي لعامل الطاقة (APFC).
قناة حافلات مدمجة جاهزة: يعد التصميم البسيط مثاليًا للقيود المكانية الضيقة الموجودة في أنظمة الحافلات المدمجة الحديثة عالية الكثافة.
التخصيص السريع: باعتبارنا شركة تصنيع مباشرة، فإننا نقدم أوقات استجابة سريعة لطلبات الحجم غير القياسية، مما يضمن تلبية التحديات الهندسية الفريدة الخاصة بك بسرعة.
إمداد قابل للتطوير: بدءًا من ترقيات المنشآت الصغيرة وحتى عمليات إنشاء مراكز البيانات الضخمة، تتسع طاقتنا الإنتاجية لتلبية متطلبات الحجم الدقيقة الخاصة بك دون المساس بالدقة.
إن اختيار شريك التصنيع المناسب للمكونات الكهربائية المهمة لا يقل أهمية عن المكونات نفسها. من خلال التوريد مباشرة من مرافق الإنتاج المتخصصة لدينا، يمكنك تجاوز الوسطاء والحصول على إمكانية الوصول المباشر إلى الخبرة الهندسية ومراقبة الجودة الصارمة وقدرات الإنتاج القابلة للتطوير. نحن نتفهم المخاطر العالية التي ينطوي عليها توزيع الطاقة التجارية والصناعية.
ضمان جودة لا هوادة فيه: تخضع كل دفعة من مسامير عزم الدوران لاختبارات ميكانيكية وبيئية صارمة لضمان الأداء في ظل أسوأ السيناريوهات.
ميزة المصنع المباشر: استمتع بالاتصالات المبسطة والنماذج الأولية السريعة للأحجام المخصصة واقتصاديات المشتريات التنافسية للغاية للمشروعات واسعة النطاق.
الخبرة العميقة في الصناعة: عقود من الخبرة في مجال حلول التثبيت الكهربائي تعني أننا نفهم بالضبط كيفية تفاعل منتجاتنا داخل بيئات المفاتيح الكهربائية المعقدة.
تنفيذ عالمي موثوق: تضمن أنظمة إدارة سلسلة التوريد والمخزون القوية لدينا وصول المكونات الحيوية الخاصة بك إلى الموقع، بالضبط عندما يتطلبها جدول البناء الخاص بك.
س1: كيف تفيد فئة القوة 8.8 على وجه التحديد أنظمة قضبان التوصيل ذات التيار العالي؟
A1: تشير فئة 8.8 إلى سبيكة فولاذية كربونية عالية الشد توفر قوة إنتاج استثنائية. في الأنظمة ذات التيار العالي، تخضع قضبان التوصيل إلى تمدد حراري وانكماش كبير مع تقلب الأحمال. يعمل مسمار من الدرجة 8.8 مثل الزنبرك الصلب، ويحافظ على قوة تثبيت لا هوادة فيها أثناء التمدد دون التمدد بشكل دائم، وينكمش بشكل مثالي عندما يبرد النظام، مما يضمن عدم ارتخاء المفصل أبدًا.
س 2: هل يمكن لمسامير عزم الدوران المدمجة هذه استيعاب سماكات مختلفة لتداخلات قضبان التوصيل؟
ج2: بالتأكيد. تم تصميم البراغي الخاصة بنا بأطوال خيط ممتدة ومقطعة بدقة (عادةً من 45 مم إلى 65 مم). يسمح هذا الخيط الكبير لنموذج مسمار واحد بتثبيت أكوام مختلفة من قضبان النحاس أو الألومنيوم بشكل آمن، مما يوفر تنوعًا كبيرًا لتصميمات اللوحات المعقدة وتقليل عدد الأجزاء المميزة التي تحتاج إلى شرائها.
س3: ما هو بروتوكول الصيانة الموصى به لإعادة تدوير هذه المفاصل؟
التشديد الأولي على عزم الدوران المحدد (على سبيل المثال، 70-90 نيوتن متر لـ M12) أثناء التجميع.
فحص إلزامي لإعادة عزم الدوران بعد 48 إلى 72 ساعة من تنشيط النظام بالكامل وإخضاعه لدورة الحمل الحراري الأولى.
يتم التحقق السنوي باستخدام مفتاح عزم الدوران المعاير، ويتم دمجه بشكل مثالي مع التصوير الحراري بالأشعة تحت الحمراء للتأكد من عدم وجود تسخين مقاوم.
س 4: كيف يتم أداء الطلاء المجلفن في البيئات الرطبة أو العدوانية كيميائيًا؟
A4: توفر جلفنة الزنك الأصفر أو الأبيض طبقة مضحية قوية تتأكسد قبل أن يتأثر الفولاذ الأساسي. هذا الحاجز المطلي فعال للغاية في منع الرطوبة والملوثات الجوية. علاوة على ذلك، فإنه يخفف بشكل كبير من خطر التآكل الجلفاني عندما يكون المسمار الفولاذي على مقربة من قضبان التوصيل النحاسية أو الألومنيوم، مما يحافظ على سلامة الخيوط على مدى عقود.
س 5: هل يلزم استخدام غسالات زنبركية من بيلفيل عند تركيب هذه البراغي ذات الرأس المزدوج؟
ج5: بينما توفر البراغي الخاصة بنا قوة تثبيت هائلة من تلقاء نفسها، يوصى بشدة باستخدام غسالات Belleville (الزنبرك المخروطي) في تطبيقات الخدمة الشاقة. تم تصميم الشكل المسطح الواسع للصواميل المربعة خصيصًا لوضع هذه الغسالات بشكل مثالي. توفر الغسالات تعويضًا ديناميكيًا للتوتر، وامتصاص الاهتزازات الشديدة والتدوير الحراري الشديد، والذي يعمل في تآزر مثالي مع قوة الإنتاجية العالية للمسمار لإنشاء مفصل لا يحتاج إلى صيانة بشكل أساسي.
