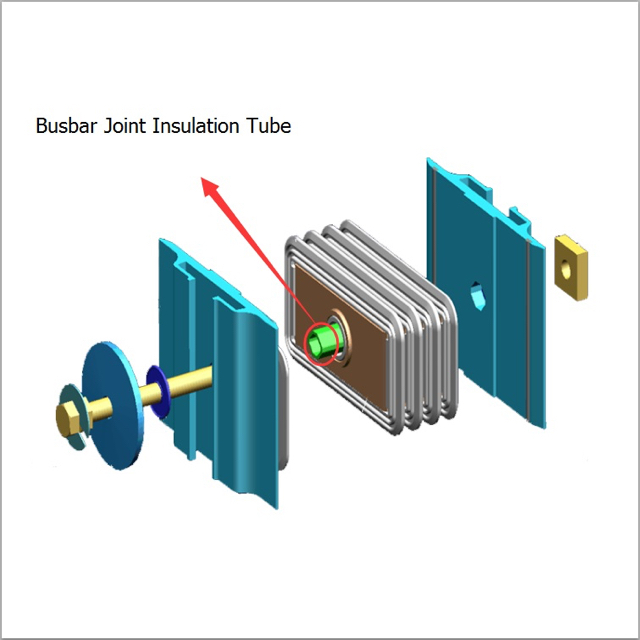

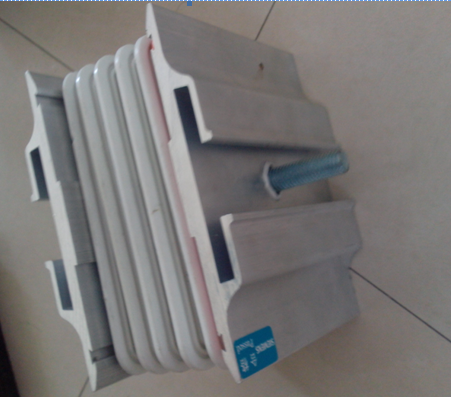

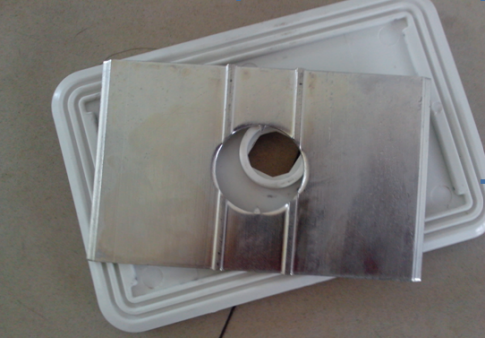

تم تصميم هذه اللوحة العازلة لمفاصل التوصيل ذات الجهد العالي، والتي تم تصميمها لشبكات التوزيع الكهربائية المطلوبة، لتوفير أمان لا هوادة فيه واستقرار هيكلي للبنية التحتية الحيوية للطاقة. تم تصميم اللوحة خصيصًا لحماية نقاط الاتصال لأنظمة قنوات التوصيل الرئيسية، وتستخدم اللوحة مصفوفة مركبة من مركب تشكيل العجين (DMC) عالي الأداء. عند التعامل مع المادة، فإنها تقدم لمسة نهائية صلبة وغير مسامية غير لامعة تطرد الرطوبة بطبيعتها وتقاوم تراكم الغبار الموصل المحمول بالهواء. تترجم هذه الكثافة الملموسة والوزن المادي الكبير مباشرة إلى أداء ميداني موثوق به، مما يضمن الحفاظ بشكل صارم على الخلوصات الكهربائية الحرجة ومسافات الزحف الآمنة حتى في ظل الضغط التشغيلي الشديد أو الظروف البيئية المتقلبة.
في قلب هذه اللوحة العازلة توجد قدرتها العازلة الفائقة ومثبطات اللهب الصارمة. من خلال تحقيق مؤشر التتبع المقارن (CTI) الذي يزيد عن 600، يمنع المكون بشكل فعال الانحناء الكهربائي وتتبع السطح عبر مفاصل القضبان، حتى في البيئات ذات درجات التلوث العالية. تحمل المادة تصنيف قابلية الاشتعال UL94 V-0، مما يعني أنها تنطفئ ذاتيًا ولن تساهم في انتشار اللهب أثناء حدث حراري. علاوة على ذلك، فإن طبيعة التصلد الحراري لمركب DMC تضمن عدم ذوبانه أو تقطيره أو تشوهه عند تعرضه لارتفاعات حرارية مفاجئة، مما يزيل تمامًا خطر الأعطال الناجمة عن القوس والتي يمكن أن تضر بشبكة الطاقة الخاصة بالمنشأة بأكملها.
خلال دائرة قصر عالية التيار، تواجه أنظمة بسبار قوى تنافر كهرومغناطيسية عنيفة يمكن أن تمزق المكونات القياسية فعليًا. ولمواجهة ذلك، تتضمن لوحة العزل تركيزًا عاليًا من تقوية الألياف الزجاجية الموزعة بدقة. يوفر هذا التحسين الهيكلي قوة ضغط وانثناء استثنائية. يمتص الهيكل المادي الصلب هذه الصدمات الميكانيكية المفاجئة ويشتتها، مما يمنع الموصلات النحاسية أو الألومنيوم من التحول عن المحاذاة. بالإضافة إلى ذلك، تعرض المادة ثباتًا ممتازًا للأبعاد، وتقاوم ضغوط التمدد والانكماش المستمرة الناتجة عن التدوير الحراري اليومي دون حدوث شقوق دقيقة.
تعرض البيئات الصناعية المكونات الكهربائية بشكل روتيني لظروف جوية قاسية. تم تصنيف هذه اللوحة العازلة للتشغيل المستمر والمستقر في البيئات القاسية التي تصل إلى 155 درجة مئوية. على عكس اللدائن الحرارية القياسية التي قد تخفف أو تنبعث منها روائح كريهة تحت الأحمال الكهربائية الثقيلة، يظل مركب DMC هذا مستقرًا تمامًا، ولا ينبعث منه أي منتجات ثانوية للتحلل الحراري أو مركبات عضوية متطايرة. يضمن معدل امتصاص الماء المنخفض بشكل استثنائي أن التعرض لفترة طويلة للرطوبة الثقيلة أو الجسيمات الصناعية أو رذاذ الملح الساحلي لن يؤدي إلى تدهور خصائصه العازلة، مما يحافظ على حاجز عازل ثابت على مدى عمر خدمة طويل لعقود.
منتج | نموذج | هول رقم | المسافة بين الثقوب |
لوحة العزل (الوسط، الحافة) س = 122
| س = 50 | 1 | |
س=65 | 1 | ||
س = 85 | 1 | ||
س = 90 | 1 | ||
س = 105 | 1 | ||
س = 120 | 1 | ||
س = 140 | 1 | ||
س = 150 | 2 | 80(رو) | |
س = 160 | 1 | ||
س = 190 | 1 | ||
س = 205 | 3 | 80(رو) | |
س = 210 | 2 | 105 | |
س = 230 | 2 | 115 | |
س = 250 | 2 | 125 | |
س = 255 | 3 | 85 | |
س = 310 | 2 | 169 | |
س = 350 | 2 | 189 | |
س = 390 | 2 | 209 | |
س = 450 | 4 | 95 | |
س = 490 | 4 | ب=105 ج=154(الأوسط) | |
س=658 | 6 | ب=90(الأوسط) ج=139(الحافة) | |
س=688 | 6 | ب=100(中الوسط) ج=150(الحافة) | |
لوحة العزل (الوسط، الحافة) س = 130
| س = 50 | 1 | |
س = 60 | 1 | ||
س = 80 | 1 | ||
س = 95 | 1 | ||
س = 110 | 1 | ||
س = 120 | 1 | ||
س = 125 | 1 | ||
س = 145 | 1 | ||
س = 160 | 1 | ||
س = 180 | 2 | 90 | |
س = 190 | 2 | 85 | |
س = 200 | 2 | 100 | |
س = 324 | 2 | 194 | |
س = 344 | 2 | 204 | |
س = 354 | 2 | 209 | |
س = 394 | 2 | 229 | |
س = 424 | 2 | 244 | |
س = 464 | 4 | ب=174 ج=90 | |
س = 484 | 4 | ب=179 ج=95 | |
س = 504 | 4 | ب=184 ج=100 | |
س=623 | 6 | ب=149 ج=80 | |
س=648 | 6 | ب=164 ج=80 |
تتطلب تلبية المتطلبات الصارمة للبنية التحتية الكهربائية الدولية الالتزام الصارم ببروتوكولات السلامة العالمية. تم تصنيع هذه اللوحة العازلة لمفاصل القضبان لتتوافق تمامًا مع معايير IEC 61439 وUL 840، مما يضمن التكامل السلس في التجميعات الكهربائية المعتمدة في جميع أنحاء العالم. بالإضافة إلى ذلك، تلبي تركيبة المواد جميع التوجيهات البيئية الخاصة بـ RoHS وREACH، مما يسهل الموافقات السلسة على المشروعات وعمليات فحص الموقع والممارسات الهندسية الواعية بيئيًا عبر ولايات قضائية تنظيمية متنوعة.
يعد التثبيت الصحيح أمرًا بالغ الأهمية لزيادة عمر نظام بسبار. تتميز ألواح العزل بفتحات تثبيت قياسية مصبوبة بدقة مصممة لتتماشى بشكل مثالي مع تكوينات وصلات قضيب التوصيل القياسية. عند تثبيت الألواح، سيلاحظ الفنيون ردود الفعل اللمسية القوية للمادة، والتي تقاوم التشقق الناتج عن الضغط الموضعي عند تطبيق معلمات عزم دوران محددة. للصيانة طويلة الأمد، يكون السطح غير اللامع متوافقًا بدرجة كبيرة مع طرق الاختبار غير المدمرة. يمكن لأطقم الصيانة إجراء عمليات الفحص الروتينية بالتصوير الحراري بالأشعة تحت الحمراء بسهولة؛ يوفر السطح غير العاكس قراءات انبعاثية دقيقة، مما يسمح بالكشف المبكر عن أي ارتفاع غير طبيعي في درجة الحرارة عند الوصلات المشتركة قبل أن يتصاعد إلى أعطال خطيرة.
