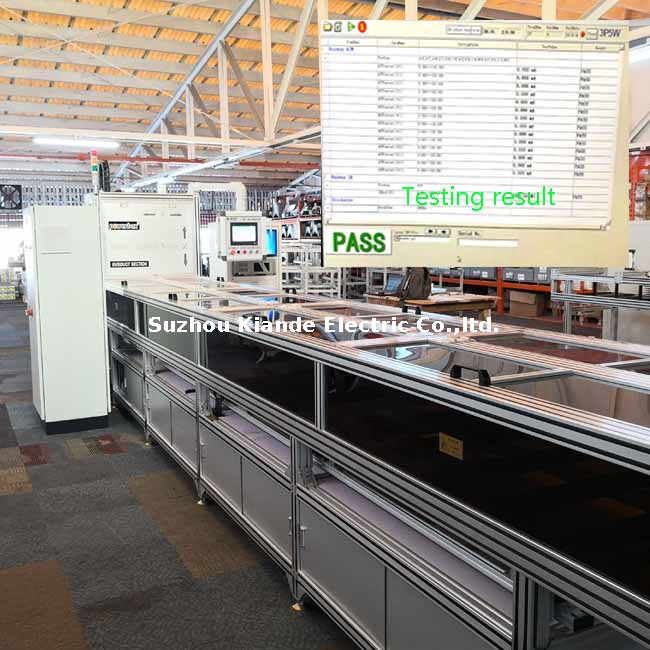

آلة فحص بسبار الأوتوماتيكية المرنة لاختبار تحمل الجهد العالي

تتكون آلة فحص قضبان التوصيل الأوتوماتيكية المرنة لاختبار تحمل الجهد العالي من ثلاثة أجزاء،  محطة تحديد المواقع للتغذية، محطة الفحص ومحطة التفريغ.

1. وحدات الاختبار الأساسية
   تتحمل اختبار (HV).

• الخرج المقدر: 1000 فولت أمبير (تيار متردد 5 كيلو فولت / 200 مللي أمبير)
• إعداد جهد الخرج ونطاق القياس: 0.2 كيلو فولت - 5.00 كيلو فولت تيار متردد، خطوة 10 فولت
• الدقة والدقة: 10 فولت، ±(2.5% من الإعداد + 10 فولت)
• التردد: 50 هرتز أو 60 هرتز قابل للتحديد
• شكل الموجة: الجيب، THD ≥ 5% فوق 200 فولت عند حمل مقاوم نقي
• حدود إنذار انهيار التيار: 0.10 - 99.99 مللي أمبير (خطوة 0.01 مللي أمبير)، 100.0 - 200.0 مللي أمبير (خطوة 0.1 مللي أمبير)
• نطاق قياس تيار الانهيار: 0.001 - 3.499 مللي أمبير / 3.50 - 99.99 مللي أمبير / 100.0 - 199.9 مللي أمبير
• الدقة: ±(2.5% من القراءة + 5 أرقام)

• إعداد جهد الخرج ونطاق القياس: 100 - 1000 فولت تيار مستمر، 5 فولت
• الدقة والدقة: 1 فولت، ±(3% من الإعداد + 5 فولت)
• وقت الاختبار: 1.0 - 999.9 ثانية (LL = مستمر)، خطوة 0.1 ثانية، ±(0.1% من الإعداد + رقمين)
• الحد الأدنى للأشعة تحت الحمراء: 1 - 2000 ميجا أوم
• الحد الأعلى للأشعة تحت الحمراء: 0 - 2000 ميجا أوم (0 = إيقاف)
• نطاق قياس الأشعة تحت الحمراء: 1 - 2000 ميجا أوم، نطاق تلقائي

1. أبرز النقاط الفنية

• أداة تثبيت مرنة: مشابك مؤازرة، عرض 30 - 200 مم، تحديد موضع تلقائي واختيار الأداة
• وصفة بلمسة واحدة: وصفات اختبار ما قبل التخزين لفئات وأطوال جهد مختلفة؛ يتم تبديل جميع المعلمات تلقائيًا
• واجهة تخطيط موارد المؤسسات (ERP): إمكانية تتبع الجودة على مستوى الرقم التسلسلي

1. التطبيقات النموذجية

• اختبار نهائي بنسبة 100% لخطوط التوصيل ذات الجهد العالي/المتوسط/المنخفض قبل الشحن
• اختبار دفعة من قضبان التوصيل 40.5 كيلو فولت للطاقة المتجددة (الكهروضوئية وطاقة الرياح)
• عينة من اختبارات التحمل لحافلات UPS النحاسية وقضبان حافلات الجر بالسكك الحديدية في مراكز البيانات
• تتطلب مصانع تصنيع المعدات الأصلية 'عدم الهروب' وإمكانية تتبع البيانات بالكامل
