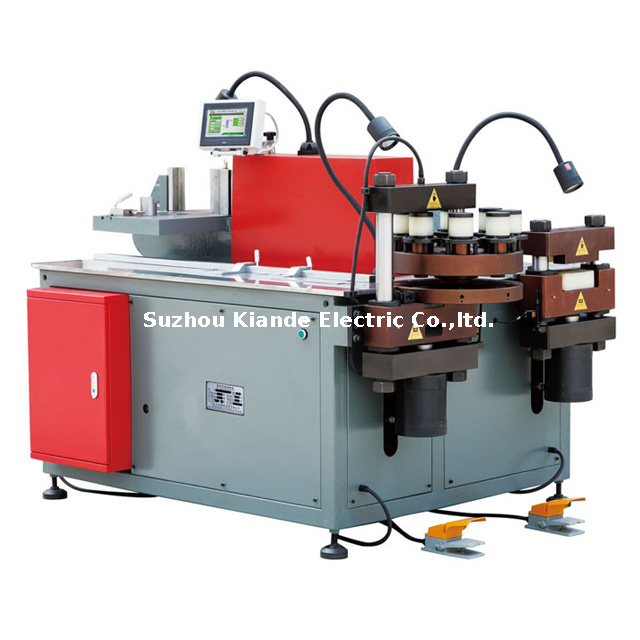

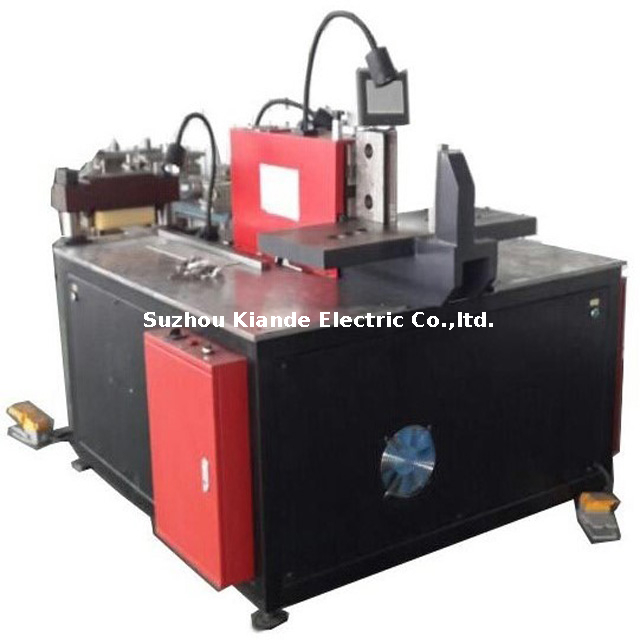

تم تصميمها لتحقيق الدقة المطلقة والحد الأقصى من الكفاءة التشغيلية، حيث تدمج آلة معالجة القضبان متعددة الوظائف 3 في 1 قدرات القطع واللكم والثني في محطة عمل واحدة للخدمة الشاقة. تم تصميم هذه المعدات خصيصًا للتعامل مع قنوات النحاس والألومنيوم الكثيفة، وتتميز بإطار فولاذي مقوى يمتص بشكل فعال ويقلل الاهتزاز الميكانيكي أثناء دورات التصنيع ذات الأحمال العالية. سوف يلاحظ المشغلون على الفور الاستجابة السلسة والملموسة لواجهة شاشة اللمس سريعة الاستجابة، والتي تعمل على تبسيط مهام تشغيل المعادن المعقدة بشكل كبير. من خلال دمج خطوات المعالجة المتعددة في وحدة مركزية واحدة، يمكن لمنشآت التصنيع تقليل المعالجة اليدوية بشكل كبير، والتخلص من أوقات نقل المواد المملة، وتحسين المساحة الأرضية. سواء كان خط الإنتاج الخاص بك يتطلب انحناءات زاوية قائمة قياسية أو أعمال حرفية متخصصة مثل نقش السطح واللف المحوري، فإن الماكينة توفر نتائج متسقة ونظيفة ودقيقة الأبعاد. يضمن التكامل العميق لعناصر التحكم الذكية أن كل قطعة من المعدن الموصل تحتفظ بسلامتها الهيكلية والكهربائية، مما يوفر أساسًا موثوقًا للغاية لتجميعات توزيع الطاقة المعقدة.
تستخدم الماكينة آلية قص ذات عمود مزدوج مستقرة للغاية والتي تطبق ضغطًا هبوطيًا هائلاً عبر السطح المعدني بأكمله. تضمن هذه الميزة الهيكلية أن تكون كل قطعة نظيفة بشكل استثنائي ومسطحة تمامًا، مما يزيل تمامًا قصاصات المواد المهدرة ويمنع تدلي القص غير المرغوب فيه. تتميز الحواف المعدنية الناتجة بأنها ناعمة الملمس تمامًا وخالية من أي نتوءات دقيقة حادة، مما يقلل بشكل كبير من الحاجة إلى طحن يدوي ثانوي ويحافظ على أقصى مقطع عرضي موصل للقضيب.
تم تصميمها لتحقيق دقة المحاذاة المطلقة، وتتميز محطة التثقيب بهيكل مصبوب صلب متكامل بذراع واحد. يوفر هذا التصميم المعماري ذو الواجهة المفتوحة للمشغلين خط رؤية واضحًا دون عائق، مما يسمح بمحاذاة مرئية سهلة للألواح النحاسية الثقيلة قبل التعشيق. تضمن آلية القوة المركزة أن يكون كل ثقب مثقوب أسطوانيًا تمامًا مع عدم تشويه المواد أو التواء حول المحيط، مما يضمن توصيلات محكمة وآمنة ومتدفقة للمثبتات الكهربائية الثقيلة.
يوجد في قلب الماكينة نظام تحكم PLC وCNC متقدم، يمكن الوصول إليه عبر واجهة الإنسان والآلة (HMI) عالية الاستجابة وكاملة الألوان. يدعم هذا النظام الرقمي الذكي ذاكرة المعلمات الآلية وحسابات الزوايا المعقدة. يقوم المشغلون ببساطة بإدخال سمك المادة المطلوبة وزاوية الانحناء المستهدفة، ويقوم النظام تلقائيًا بحساب الشوط الميكانيكي الدقيق المطلوب. وهذا يلغي التخمين اليدوي، ويقلل بشكل كبير من وقت الإعداد بين الدفعات المختلفة، ويضمن تكرار زاوية استثنائي عبر عمليات الإنتاج الضخمة.
تتم إدارة طاقة السوائل من خلال نظام هيدروليكي مستقل ومتطور يضم ثلاث أسطوانات زيت متميزة وثلاث مضخات زيت مخصصة. يسمح خيار التصميم الحاسم هذا لمحطات القطع، والتثقيب، والثني بالعمل في وقت واحد دون أي انخفاض في الضغط أو تداخل ميكانيكي متبادل. علاوة على ذلك، تستخدم جميع الخراطيم المطاطية الهيدروليكية وضع الاتصال القياسي الوطني من النوع A، مما يوفر مانعًا للتسرب وختمًا متينًا للغاية يتحمل سنوات من تدفق السوائل الهيدروليكية المضغوطة، مما يضمن الاستقرار التشغيلي على المدى الطويل والسلامة في مكان العمل.
تم تصميم القدرات المادية لهذه المعدات خصيصًا للتعامل مع المتطلبات المستمرة والمتطلبة لبيئات التصنيع الكهربائية الحديثة. بفضل قدرة الضغط الاسمية الهائلة البالغة 300 كيلو نيوتن الموزعة عبر محطات المعالجة، تقوم الماكينة بقطع وثني المواد الموصلة الصلبة بسهولة حتى أقصى حجم عمل يبلغ 12 × 160 مم. توفر طاولة العمل الواسعة مقاس 1400 × 1000 مم دعمًا مسطحًا وواسعًا لقنوات النقل الطويلة والثقيلة، مما يمنع ترهل المواد بشكل فعال ويضمن دقة الأبعاد الصارمة أثناء خطوات التصنيع المعقدة. يتم وضع جميع الأنظمة المتكاملة بشكل ذكي داخل بُعد حدودي مدمج يبلغ 1500 × 1150 × 1170 مم، مما يعمل على تحسين المساحة الأرضية القيمة للمصنع مع الحفاظ على وزن إجمالي كبير ومخفف للاهتزاز يبلغ 1270 كجم.
| الضغط الاسمي | 300 كيلو نيوتن | 300 كيلو نيوتن |
| الأعلى. حجم العمل | 12x160 ملم | 12x160 ملم |
| نطاق اللكم | Ø4.3-25 ملم | Ø4.3-25 ملم |
| الأعلى. عرض العمل الانحناء العمودي | 120 ملم | 120 ملم |
| حجم مقاعد العمل | 1400x1000 ملم | 1400x1000 ملم |
| البعد الحدودي | 1500x1150x1170 ملم | 1500x1150x1170 ملم |
| وزن | 1270 كجم | 1170 كجم |
تعد وحدة المعالجة متعددة الاستخدامات هذه أحد الأصول التي لا غنى عنها عبر مجموعة واسعة من قطاعات توزيع الطاقة الثقيلة. يتم استخدامه على نطاق واسع في التصنيع اليومي للمفاتيح الكهربائية ذات الجهد العالي والمنخفض، والمحولات الصناعية واسعة النطاق، وشبكات محطات شحن السيارات الكهربائية الحديثة (EV). بالإضافة إلى ذلك، فهو يخدم أدوارًا حاسمة في تصنيع المصاعد وبناء السفن التجارية، حيث يكون التوجيه الدقيق والمحكم للطاقة غير قابل للتفاوض على الإطلاق. بالإضافة إلى عمليات الزاوية اليمنى القياسية، تدعم المعدات بشكل كامل أعمال النحاس المعمارية المتخصصة، بما في ذلك نقش السطح المعقد وعمليات اللف المحوري المعقدة.
لضمان تحقيق منشأة التصنيع الخاصة بك أقصى قدر من الإنتاجية منذ اليوم الأول للتركيب، فإننا نقدم مجموعة شاملة من خدمات الدعم الفني. يتضمن ذلك تصحيح أخطاء المعدات بالكامل في الموقع، وبرامج تدريب شاملة للمشغلين عن بعد أو عمليًا، وضمانًا قويًا لمدة عام واحد يغطي جميع المكونات الميكانيكية والكهربائية الأساسية. بالنسبة لمتطلبات التصنيع المتخصصة، نقدم أيضًا إمكانات تخصيص واسعة النطاق لـ OEM، مما يسمح بتخصيص واجهة برنامج الماكينة والأدوات المادية والجماليات الخارجية بدقة لتناسب سير العمل التشغيلي المحدد وهوية العلامة التجارية للشركة.
