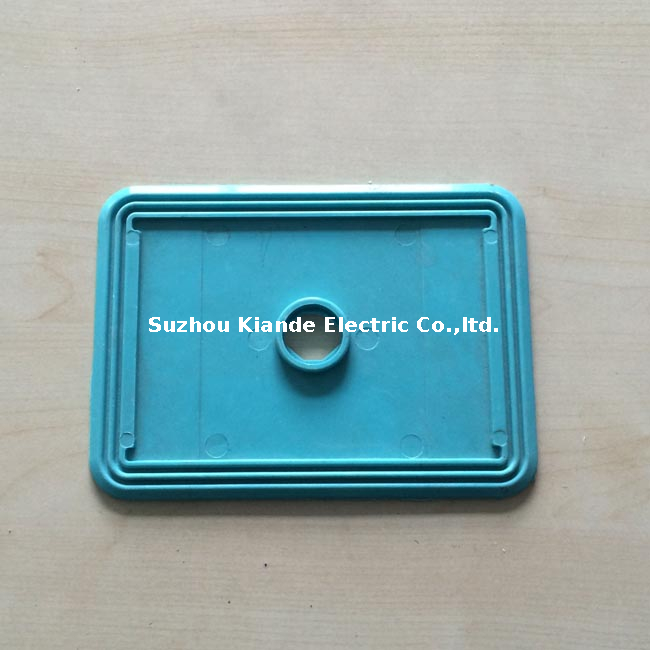

مصدرها مباشرة من شركة مصنعة وموردة رائدة، تم تصميم لوحة عزل وصلة قضيب التوصيل XLDMC لعزل وصلة النحاس بشكل فائق داخل أنظمة قنوات النقل المعقدة. تم تصميم هذا المكون الأساسي لمنع التسرب الكهربائي وضمان التوزيع السلس للطاقة، ويوفر موثوقية لا مثيل لها للتركيبات الكهربائية واسعة النطاق.
هيكل مركب DMC عالي الجودة
قوة عازلة استثنائية ومقاومة القوس
مصبوب بدقة لتحمل الأبعاد الدقيقة
متوفر في سلسلة X=122 وX=130 الشاملة

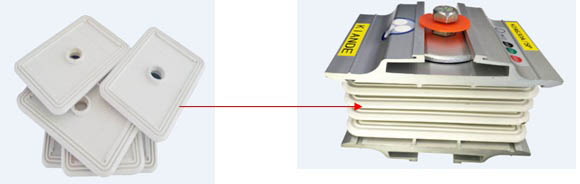

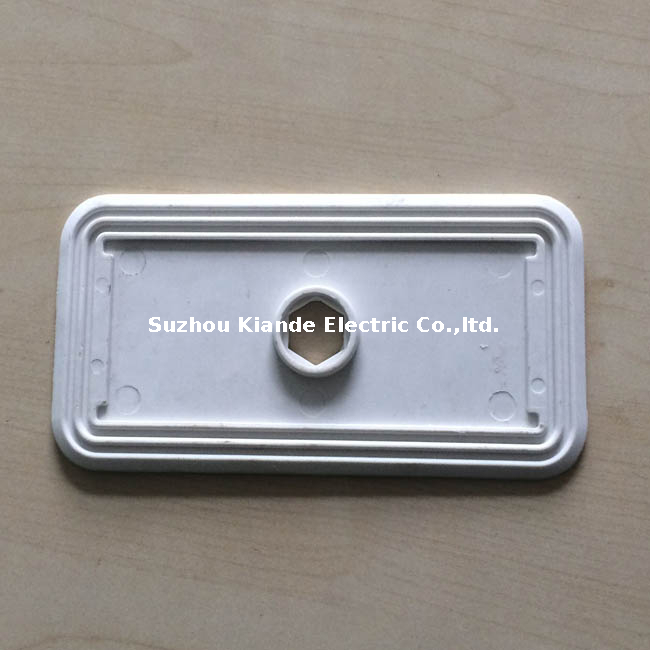

تمثل لوحة عزل وصلة قضيب التوصيل XLDMC للمفاصل النحاسية قمة تكنولوجيا العزل الكهربائي، وقد تم تصميمها بدقة لحماية شبكات توزيع الطاقة عالية السعة لديك. عند التعامل مع هذه الأطباق، ستلاحظ على الفور الشعور الكثيف والقوي لمركب تشكيل العجين (DMC)، وهو دليل على سلامته الهيكلية. اللمسة النهائية للسطح ناعمة الملمس بشكل ملحوظ، وخالية من أي سحجات دقيقة أو نتوءات، مما يضمن ثباتها بشكل مثالي على قضبان التوصيل النحاسية دون التسبب في احتكاك أو تآكل بمرور الوقت. بصريًا، ينقل المظهر الأبيض الصارخ والنظيف للألواح الفاصلة العازلة إحساسًا بالنقاء الصناعي والهندسة الدقيقة.
في بيئة نقل الطاقة الصعبة، حيث يكون التمدد الحراري والأحمال الكهربائية الثقيلة ثابتين، تعمل هذه اللوحات بصمت ولكن بلا عيوب. إنها تشكل حاجزًا لا يمكن اختراقه بين وصلات النحاس الموصلة، مما يزيل بشكل فعال خطر حدوث دوائر قصيرة من مرحلة إلى مرحلة. يقاوم الهيكل الصلب غير المسامي دخول الرطوبة والتدهور البيئي، مما يعني عدم وجود رائحة باهتة للأوزون أو البلاستيك المحترق حتى في ظل ظروف الحمل القصوى. من خلال دمج هذه العوازل في أنظمة قنوات النقل الخاصة بك، فإنك لا تقوم فقط بشراء مكون؛ أنت تستثمر في عقود من التدفق الكهربائي الآمن والمتواصل، مما يقلل بشكل كبير من وقت توقف الصيانة ويحمي البنية التحتية الحيوية لديك.
توضح الجداول التالية تفاصيل معلمات الأبعاد الدقيقة وتكوينات الفتحات لألواح العزل من السلسلة X=122 وX=130. تضمن هذه القياسات الدقيقة التكامل السلس في بنية خطوط الحافلات الخاصة بك.
| نموذج المنتج | هول رقم | المسافة بين الثقوب |
|---|---|---|
| س = 50 | 1 | |
| س=65 | 1 | |
| س = 85 | 1 | |
| س = 90 | 1 | |
| س = 105 | 1 | |
| س = 120 | 1 | |
| س = 140 | 1 | |
| س = 150 | 2 | 80(رو) |
| س = 160 | 1 | |
| س = 190 | 1 | |
| س = 205 | 3 | 80(رو) |
| س = 210 | 2 | 105 |
| س = 230 | 2 | 115 |
| س = 250 | 2 | 125 |
| س = 255 | 3 | 85 |
| س = 310 | 2 | 169 |
| س = 350 | 2 | 189 |
| س = 390 | 2 | 209 |
| س = 450 | 4 | 95 |
| س = 490 | 4 | ب=105 ج=154(الأوسط) |
| س=658 | 6 | ب=90(وسط) ج=139(حافة) |
| س=688 | 6 | ب=100(وسط) ج=150(حافة) |
| نموذج المنتج | هول رقم | المسافة بين الثقوب |
|---|---|---|
| س = 50 | 1 | |
| س = 60 | 1 | |
| س = 80 | 1 | |
| س = 95 | 1 | |
| س = 110 | 1 | |
| س = 120 | 1 | |
| س = 125 | 1 | |
| س = 145 | 1 | |
| س = 160 | 1 | |
| س = 180 | 2 | 90 |
| س = 190 | 2 | 85 |
| س = 200 | 2 | 100 |
| س = 324 | 2 | 194 |
| س = 344 | 2 | 204 |
| س = 354 | 2 | 209 |
| س = 394 | 2 | 229 |
| س = 424 | 2 | 244 |
| س = 464 | 4 | ب=174 ج=90 |
| س = 484 | 4 | ب=179 ج=95 |
| س = 504 | 4 | ب=184 ج=100 |
| س=623 | 6 | ب=149 ج=80 |
| س=648 | 6 | ب=164 ج=80 |
يتطلب ترقية البنية التحتية الكهربائية الخاصة بك مكونات توفر سلامة وكفاءة تشغيلية لا هوادة فيها. تم تصميم لوحة عزل وصلة قضيب التوصيل XLDMC بميزات محددة تترجم مباشرة إلى استقرار طويل الأمد وتقليل المخاطر التشغيلية لشبكات توزيع الطاقة لديك.
انقطاع القوس الكهربائي الذي لا تشوبه شائبة: تعمل المادة المركبة المتقدمة على منع الانحناء الكهربائي بشكل فعال، مما يحمي المكونات النحاسية المجاورة من أضرار الحرارة ويطيل عمر وصلة قناة التوصيل بأكملها.
ملاءمة لا تتحمل أي تسامح: تم تصنيعها باستخدام قالب دقيق عالي الحمولة، وتتميز كل لوحة بمحاذاة الفتحات الدقيقة. وهذا يلغي الحاجة إلى إجراء تعديلات في الموقع، مما يضمن توافقًا مثاليًا ومحكمًا يمنع الاهتزازات الدقيقة أثناء التشغيل.
استقرار حراري استثنائي: مصمم لتحمل الحرارة الشديدة الناتجة عن التدفق المستمر للتيار العالي. تحافظ الألواح على هيكلها الصلب دون تليين أو تشويه أو انبعاث أبخرة خطرة، مما يضمن عزل الطور بشكل ثابت.
مقاومة الرطوبة والملوثات: يعمل السطح الكثيف غير المسامي على طرد الرطوبة المحيطة والغبار الصناعي بشكل طبيعي، مما يمنع تكوين مسارات تتبع موصلة يمكن أن تؤدي إلى فشل النظام الكارثي.
صيانة مبسطة: من خلال توفير حاجز موثوق ومقاوم للتدهور، تقلل هذه اللوحات بشكل كبير من تكرار عمليات التفتيش والاستبدال الإلزامية المشتركة، مما يحسن ميزانية صيانة منشأتك.
لتلبية المتطلبات الصارمة للهندسة الكهربائية الحديثة ذات السعة العالية، يتم تقييم عوازل المفاصل النحاسية عبر ستة أبعاد أداء مهمة. تم تحسين كل جانب لتأمين البنية التحتية الخاصة بك ضد الضغوطات الكهربائية والميكانيكية والبيئية.
تكمن الميزة الأساسية في استخدام DMC (مركب تشكيل العجين) والمواد المركبة SMC عالية الأداء. توفر هذه البوليمرات المتقدمة قوة عازلة عالية بشكل استثنائي ومقاومة للقوس. من خلال استخدام هذه اللوحات، يمكنك عزل وصلات المفاصل النحاسية بشكل فعال، مما يزيل تمامًا مخاطر التسرب الكهربائي والدوائر القصيرة داخل شبكات الحافلات المعقدة.
تعد المرونة في التصميم أمرًا بالغ الأهمية للمنشآت واسعة النطاق. نحن نقدم سلسلتين قياسيتين أساسيتين: X=122 وX=130، وقد تم تصنيفهما بدقة إلى ألواح متوسطة وحافة. مع تكوينات تتراوح من 1 إلى 6 فتحات وأطوال إجمالية تمتد من 50 مم إلى 688 مم، يضمن تحديد موضع الثقب الدقيق توافقًا سلسًا مع متطلبات تجميع قنوات النقل القياسية والمصممة خصيصًا.
لا يمكن المساس بالسلامة في البيئات عالية التيار. تلتزم هذه الألواح بشكل صارم بمعايير مثبطات اللهب الصناعية، بما في ذلك UL94 V-0. عند تعرضها لبيئات درجة حرارة عالية لعمليات الحافلات المحملة بالكامل، تظل المادة مستقرة من الناحية الهيكلية - ولن تنتج قطرات مشتعلة أو تنشر حريقًا، مما يرفع بشكل كبير التصنيف العام للسلامة من الحرائق في منشأتك.
تتعرض المفاصل الكهربائية باستمرار للإجهاد البدني. تتميز هذه الألواح العازلة بمقاومة ممتازة للضغط والانحناء والصدمات. فهي تمتص بسهولة الضغوط الناتجة عن التمدد الحراري والانكماش، بالإضافة إلى الاهتزازات الميكانيكية أثناء النقل والتشغيل النشط. هذا الاستقرار العالي الأبعاد يمنع التشقق والتشوه، مما يضمن عمر خدمة طويل بدون صيانة.
الوقت في الموقع يساوي المال. بفضل عمليات الصب المعيارية، يتميز كل منتج بحواف ناعمة لا تشوبها شائبة وتفاوتات ضيقة للغاية في مسافة الثقب. يمكن لأطقم التجميع إدخال البراغي بسرعة وتأمين المفاصل من خلال تجربة التوصيل والتشغيل الحقيقية. تعمل هذه الدقة على تسريع سرعة تجميع وصلات القضبان بشكل كبير، مما يقلل بشكل كبير من تكاليف العمالة اليدوية والجداول الزمنية للمشروع.
تعتمد الموثوقية على اختبارات صارمة. قبل مغادرة المنشأة، تخضع كل دفعة لاختبارات جهد تحمل تردد الطاقة الشديدة، وتقييمات مقاومة العزل، ومعايرة الأبعاد عالية الدقة. متوافقة تمامًا مع معايير العزل الكهربائي العامة الدولية والوطنية (مثل IEC/GB)، وتوفر هذه المكونات جودة عالية للمجمعات التجارية الضخمة والمنشآت الصناعية الثقيلة.
يتطلب تحديد مصادر مكونات البنية التحتية الكهربائية المهمة وجود شريك يفهم مخاطر توزيع الطاقة على نطاق واسع. نحن ملتزمون بتمكين مشاريعك بمكونات تضمن السلامة والامتثال والتميز التشغيلي على المدى الطويل. ولهذا السبب يثق قادة الصناعة بقدراتنا التصنيعية.
سلامة المواد التي لا هوادة فيها: نحن نستورد فقط الراتنجات والمركبات عالية الجودة، مما يضمن أن كل دفعة من ألواح العزل توفر أداءً عازلًا متسقًا وأعلى مستوى دون اختلاف من دفعة إلى أخرى.
سعة إنتاجية قابلة للتطوير: سواء كنت تقوم بتجهيز مبنى تجاري شاهق واحد أو مجمع صناعي مترامي الأطراف، فإن مرافق التشكيل المتقدمة لدينا يمكنها تلبية متطلبات الحجم الهائل مع الالتزام الصارم بالمواعيد النهائية لمشروعك.
اختبارات المصنع الصارمة: تُخضع مختبرات الاختبار الداخلية لدينا كل خط إنتاج لاختبارات إجهاد حرارية وكهربائية وميكانيكية شديدة، مما يضمن أن ما يصل إلى موقعك جاهز للنشر الفوري والخالي من العيوب.
الدعم الهندسي: نحن نقدم بيانات فنية شاملة وإرشادات الأبعاد، ونساعد فرقك الهندسية في اختيار المواصفات الدقيقة المطلوبة لبنية قنوات النقل الفريدة الخاصة بك.
الامتثال العالمي: تتوافق عمليات التصنيع لدينا مع أنظمة إدارة الجودة والسلامة الدولية الأكثر صرامة، مما يخفف من مخاطر الامتثال لمشاريعك الهندسية العالمية.
لمساعدة فرق الهندسة والمشتريات لديك في اتخاذ قرارات مستنيرة، قمنا بتجميع إجابات لمعظم الاستفسارات الفنية المتعلقة بألواح عزل وصلات القضبان الخاصة بنا.
DMC (مركب تشكيل العجين) عبارة عن بوليمر متصلد بالحرارة معزز بالألياف الزجاجية. على عكس اللدائن الحرارية القياسية، فإنه لا يذوب تحت الحرارة العالية. إنه يوفر قوة عازلة متفوقة إلى حد كبير، واستقرار استثنائي للأبعاد تحت الضغط الحراري، ومقاومة عالية للتتبع الكهربائي والقوس الكهربائي، مما يجعله الاختيار الأول لمفاصل قناة الجهد العالي.
يعتمد الاختيار بين السلسلة X=122 وX=130 بشكل كامل على أبعاد المقطع العرضي والبنية المشتركة المحددة لقضبان التوصيل النحاسية الموجودة لديك. تتوافق قيمة 'X' مع ملف تعريف عرض مبيت مسار الحافلات ومحاذاة النحاس المقابلة. يجب عليك استشارة المخططات الهندسية لنظام قناة الناقل الخاص بك لتتناسب مع سلسلة الأبعاد الدقيقة.
نعم. تم تصميم المادة المركبة خصيصًا بمعامل تمدد حراري يستوعب دورات التسخين والتبريد الطبيعية للنحاس الموصل. وهذا يمنع الألواح من التشقق أو الالتواء عندما تتمدد قضبان التوصيل تحت الأحمال الكهربائية الثقيلة.
ليست هناك حاجة لأدوات متخصصة. يتم تصنيع الألواح بتفاوتات دقيقة للثقب مصممة لتتماشى بشكل مثالي مع مسامير الوصلات القياسية. يقوم القائمون على التركيب ببساطة بتمرير الألواح بين المراحل النحاسية وتثبيتها باستخدام مفاتيح عزم الدوران القياسية وفقًا لمواصفات عزم الدوران في نظامك.
في حين أن مادة DMC بطبيعتها غير مسامية ومقاومة للغاية لامتصاص الرطوبة، فإن الملاءمة الإجمالية للاستخدام الخارجي تعتمد على تصنيف IP الخاص بعلبة قناة التوصيل الخارجية. لن تتحلل اللوحات نفسها بسبب الرطوبة المحيطة، ولكنها مصممة للعمل داخل الغلاف الواقي لنظام الحافلات.
عند تركيبها بشكل صحيح ضمن معايير كهربائية وبيئية محددة، يتم تصميم هذه الألواح العازلة لتتناسب أو تتجاوز العمر التشغيلي لنظام قنوات النقل نفسه، والذي يمتد عادةً لعدة عقود دون الحاجة إلى الاستبدال.
