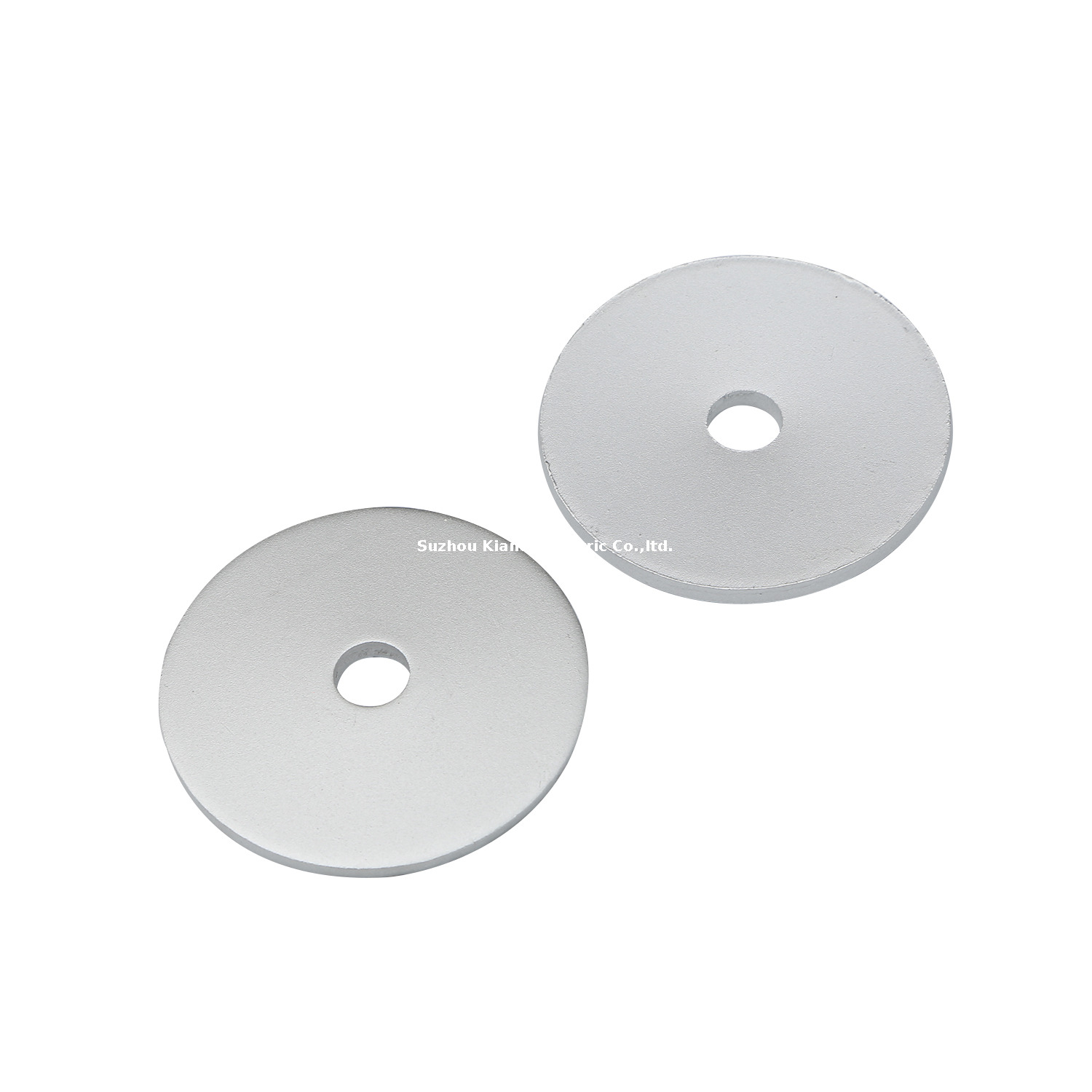

غسالة بيلفيل المشتركة بسبار مع سطح مطلي بالزنك

نظرة عامة على المنتج: غسالة بيلفيل المشتركة بسبار

الميزات التقنية الرئيسية

1. مواصفات المواد

• المادة الرئيسية: فولاذ زنبركي 65Mn. تم اختيار هذه السبيكة المحددة لقوتها الإنتاجية الاستثنائية ومقاومتها للتعب، مما يضمن عدم تشوه الغسالة بشكل دائم تحت الضغط الشديد.
• نطاق السُمك: 3-6 مم، مما يوفر السلامة الهيكلية للخدمة الشاقة المطلوبة لتوزيع الطاقة الصناعية.

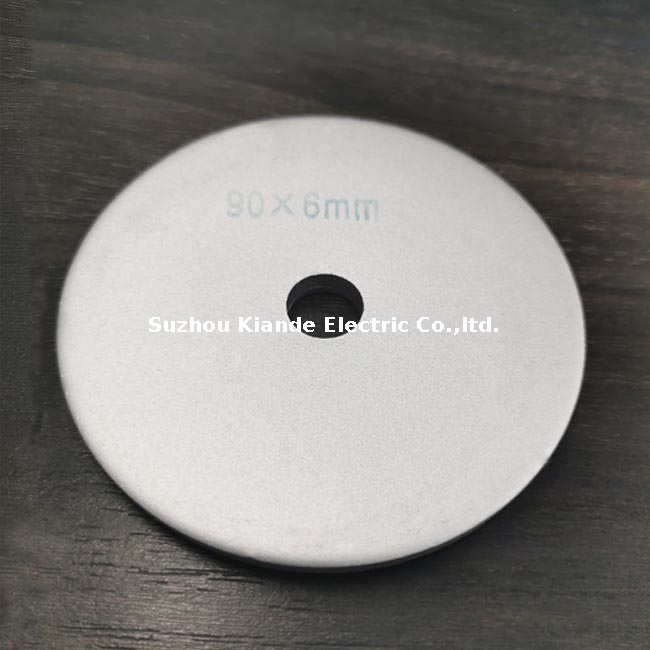

• القطر الخارجي: φ37–90 مم، مما يخلق مساحة واسعة لتوزيع الضغط الميكانيكي بأمان عبر المفصل.
• القطر الداخلي (الفتحة): φ8.5–13 مم، تم تصنيعه بدقة لاستيعاب أجهزة التثبيت الكهربائية القياسية دون الإفراط في اللعب.

2. المعالجة السطحية

• جلفنة الزنك (المعالجة المجلفنة): توفر طبقة خارجية واقية ومشرقة تمنع بشكل فعال تكوين الصدأ في التركيبات الكهربائية الداخلية القياسية.
• طلاء Dacromet الاختياري (معالجة Dacromet): يوفر لمسة نهائية متقدمة باللون الرمادي غير اللامع مصممة خصيصًا للتحمل البيئي الشديد.
• مقاومة ممتازة للتآكل: تم التحقق من كلا التشطيبين بدقة، واجتاز بنجاح اختبار رش الملح لمدة 300 ساعة لضمان أداء طويل الأمد في البيئات الصناعية شديدة التآكل والرطوبة.

3. الخصائص الوظيفية

• الحمل المرن : يولد التصميم المخروطي المحسوب بعناية قوة زنبركية قوية ومتفاعلة تحت الضغط، ويعمل بمثابة حاجز ميكانيكي ضد القوى الديناميكية.
• توزيع الحمل : يوزع ضغط التثبيت بشكل متساوٍ عبر وجه المفصل، مما يمنع تركيز الضغط المحلي. عندما يتم إقرانه مع حلقات مسطحة قياسية، فإن هذا التصميم يحل بشكل فعال المشكلة الشائعة المتمثلة في ثني الحلقات العادية أو الخضوع في فتحات القضبان ذات الفجوة الكبيرة، مما يضمن نقل قوة التثبيت بشكل موحد.
• تعويض التمدد الحراري : يتكيف بشكل مثالي مع تمدد وانكماش قضيب التوصيل الناتج عن التغيرات في درجات الحرارة. إنه يعوض بشكل لا تشوبه شائبة عن التشوه وزحف المواد الناتج عن اختلاف معاملات التمدد الحراري (CTE) بين قضبان التوصيل المصنوعة من النحاس/الألومنيوم والمسامير الفولاذية، مما يحافظ على اتصال كهربائي محكم للغاز على المدى الطويل.
• مضاد للارتخاء ومضاد للاهتزاز : يحافظ على التحميل المسبق المستمر، ويمنع ارتخاء الاتصال حتى عند تعرضه لاهتزازات ميكانيكية ثقيلة من المحولات القريبة أو الآلات الصناعية.

مشاهد التطبيق

تم تصميم هذه المكونات المتخصصة خصيصًا لتأمين الأكوام المعدنية السميكة ومتعددة الطبقات في شبكات توزيع الطاقة المعقدة. وهي ضرورية بشكل خاص لمنع الاسترخاء الميكانيكي للتجمعات المعدنية المختلطة تحت درجات حرارة متناوبة شديدة، مما يضمن استمرار تدفق التيار دون حدوث طفرات خطيرة في المقاومة.

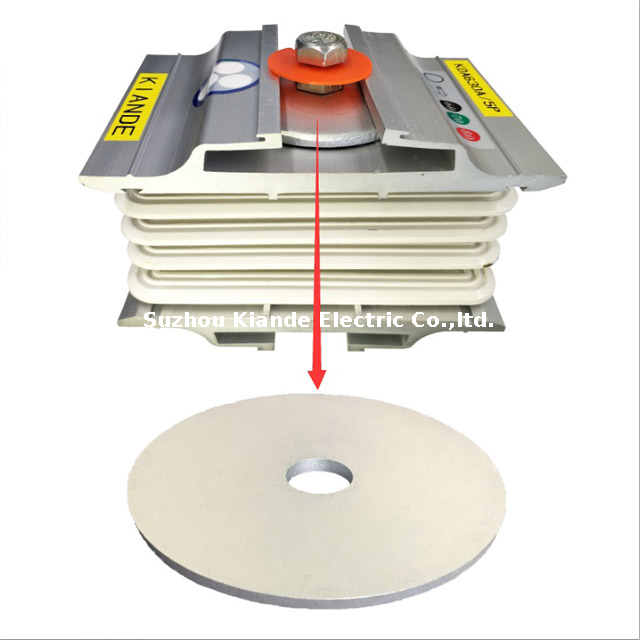

• وصلات وصلات بسبار: مثالية لربط الألواح الموصلة المصنوعة من النحاس أو الألومنيوم الثقيل حيث يكون الضغط المستدام غير قابل للتفاوض.
• نقاط توصيل المعدات الكهربائية: تعمل على تأمين الواجهات بين مكونات المفاتيح الكهربائية الرئيسية وخطوط التوزيع الرئيسية.
• الوصلات الموصلة التي تتطلب تعويض التمدد الحراري: مصممة خصيصًا للتوصيلات ذات طبقات الفولاذ والنحاس والألومنيوم المعرضة لدورات التسخين والتبريد المستمرة.
• التوصيلات الكهربائية في البيئات عالية الاهتزاز: ضرورية لأنظمة الطاقة المثبتة بالقرب من معدات التصنيع الثقيلة أو البنية التحتية للنقل.

إرشادات التثبيت

يتطلب تحقيق الذاكرة الميكانيكية المثالية للفولاذ الزنبركي التزامًا صارمًا ببروتوكولات التجميع. أثناء التثبيت، سيشعر المشغلون بمقاومة ثابتة ومميزة حيث يضغط الشكل المخروطي إلى حالته النشطة، مما يحول عزم الدوران المطبق إلى طاقة مخزنة.

• يُستخدم عادةً في أزواج، واحد على كل جانب من جوانب المزلاج، لضمان توزيع الحمل بشكل متماثل عبر مجموعة الوصلات بأكملها.
• عزم الدوران الموصى به: 70 نيوتن متر – 90 نيوتن متر. يؤدي تطبيق نطاق عزم الدوران المحدد هذا إلى توفير حمل مرن دقيق ومستمر يلبي الحد الأدنى من متطلبات التسطيح الصارمة، مما يزيل تمامًا خطر الارتخاء الناجم عن الاهتزاز.
• يجب استخدامه مع مسامير القص المطابقة لضمان تطبيق الشد الصحيح دون الضغط الزائد على مادة الغسالة.
• تأكد من ملامسة السطح بالكامل أثناء التثبيت لمنع التآكل غير المتساوي وزيادة عمر التوصيل الكهربائي.

المزايا

يؤدي دمج غسالات Belleville المتخصصة في البنية التحتية الكهربائية لديك إلى رفع مستوى السلامة العامة للنظام بشكل كبير. يتوافق تصميمها الهيكلي بشكل صارم مع المعايير الهندسية الصارمة للتوصيلات الكهربائية، مما يزيل بشكل فعال أي مخاوف تتعلق بالسلامة من وكالات التفتيش فيما يتعلق بفك المفاصل وتسهيل قبول المشروع في الموقع دون عناء.

• موثوقية عالية : يوفر أداء اتصال مستقرًا على المدى الطويل، مما يقلل بشكل كبير من تكرار صيانة إعادة التثبيت المجدولة عبر المرافق الكبيرة.
• قدرة قوية على التكيف : مناسبة لبيئات متنوعة؛ يجتاز بثقة اختبار رش الملح لمدة 300 ساعة، مما يثبت قيمته في التطبيقات الساحلية أو الصناعية الثقيلة.
• سهولة الصيانة : سهل التركيب والإزالة أثناء ترقيات النظام، ولا يتطلب أدوات شد هيدروليكية متخصصة.
• فعالة من حيث التكلفة : أكثر اقتصادية من طرق الاتصال المعقدة البديلة، مما يقلل من إجمالي تكلفة المواد لعمليات نشر قنوات النقل على نطاق واسع دون المساس بالسلامة.
