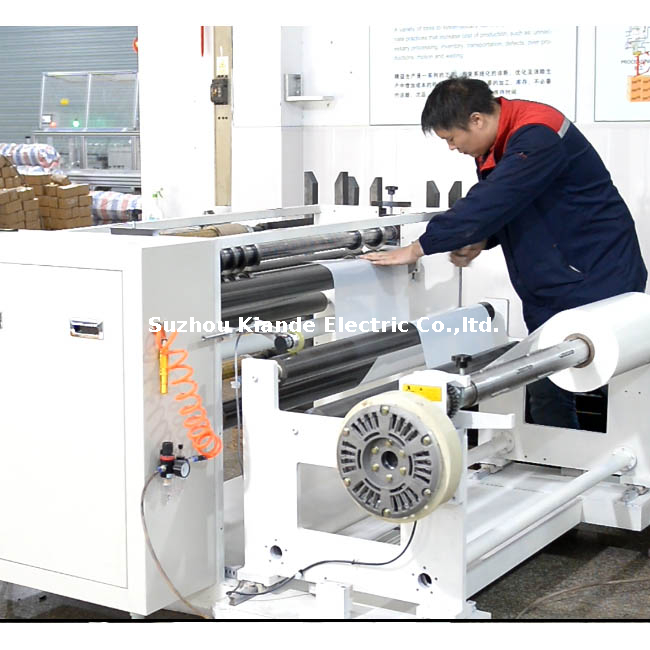

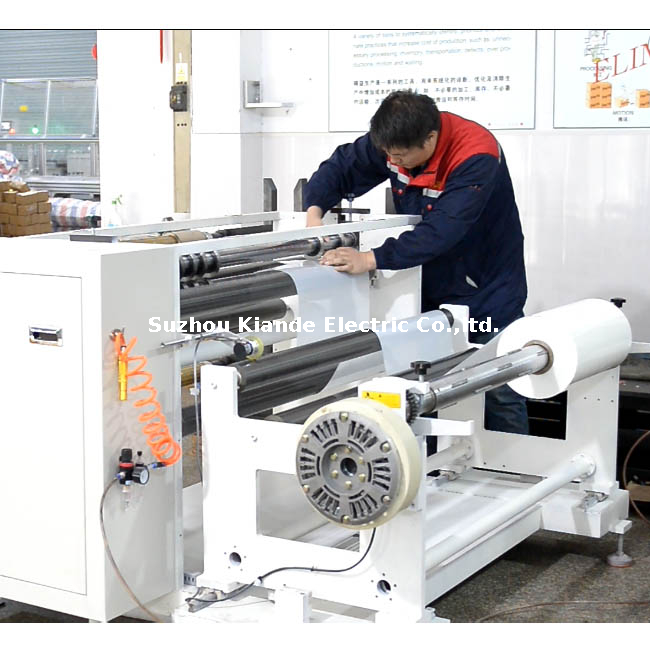

تم تصميم آلة قطع فيلم البوليستر الهيدروليكية الأوتوماتيكية بدقة لمعالجة المواد العازلة الهامة المستخدمة في البيئات الكهربائية الصعبة. تم تصميم هذه المعدات خصيصًا لعزل قضبان التوصيل، وتصنيع المحولات، وعزل المحركات شديدة التحمل، وتقوم بتحويل لفات مايلر وPET الخام إلى مكونات مثالية الحجم وجاهزة للاستخدام. يوفر الإطار الصناعي الثقيل أساسًا متينًا وخاليًا من الاهتزازات، مما يضمن أنه حتى عند سرعات التشغيل القصوى التي تصل إلى 300 متر في الدقيقة، تتدفق المواد بسلاسة دون تمزقات دقيقة أو تشويه الحواف. عندما تمرر يدك على طول الحواف المشقوقة النهائية، ستشعر بلمسة نهائية ناعمة تمامًا وخالية من النتوءات وتلبي معايير السلامة الكهربائية الأكثر صرامة، مما يمنع حدوث دوائر قصيرة محتملة أو انحناء في التجميعات الكهربائية النهائية.
ومن خلال إدراك أن كل خط إنتاج له متطلبات فريدة، يوفر هذا النظام مرونة استثنائية لمنشآت التصنيع الحديثة. يمكن تكوين معلمات الطول والعرض بدقة وفقًا لمتطلبات العملاء المحددة، مما يستوعب نطاق عرض الحز المتنوع من 50 مم إلى 1200 مم. مدعومة بنظام هيدروليكي مصمم بدقة، تحافظ الماكينة على ثبات التوتر المطلق طوال التشغيل بأكمله، مما يزيل المشكلات الشائعة المتمثلة في تمدد المواد، أو التلسكوب، أو اللف غير المتساوي. سواء كانت معالجة أفلام البوليستر الشفافة القياسية، أو الأغشية المركبة المعقدة متعددة الطبقات، أو الأشرطة الصناعية المتخصصة، يمكن للمشغلين الاعتماد على نتائج متسقة وقابلة للتكرار. هذا المستوى من الدقة يقلل بشكل كبير من هدر المواد الخام ويرفع من السلامة الهيكلية الشاملة للمكونات الكهربائية النهائية التي يتم إنتاجها.
يوضح الجدول التالي المعلمات التقنية الصارمة لنموذج KD-FQJ-1300. تمت معايرة كل المواصفات، بدءًا من قدرة المعالجة من 0 إلى 300 م/دقيقة وحتى المتطلبات الهوائية الدقيقة البالغة 0.6 ميجا باسكال، لتوفير موثوقية لا تقبل المساومة أثناء التشغيل المستمر للمصنع.
لا. | حدود |
نموذج | دينار كويتي-FQJ-1300 |
الأعلى. عرض المواد الخام | 1200 ملم |
الأعلى. قطر المواد الخام | 700 ملم |
عرض الحز | 50 مم -1200 مم |
قطر التمرير | 3 بوصة |
سرعة القطع | 0-300 م/دقيقة |
التحكم في الطول | عداد متر |
قوة | 220 فولت ~ 415 فولت تيار متردد، 50 ~ 60 هرتز ، 3 كيلو وات |
مصدر الهواء | 0.6 ميجا باسكال |
أبعاد المعدات | الطول 1600 ملم * العرض 1800 ملم * الارتفاع 1500 ملم |
لتقليل التدخل اليدوي وتقليل منحنى التعلم التشغيلي لعمال الأرضية، تم تجهيز نظام الحز هذا بلوحة تحكم بديهية وعداد حساس للغاية. يمكن للمشغلين إدخال مواصفات الطول الدقيقة في الواجهة الرقمية، وسوف تقوم الماكينة تلقائيًا بتنفيذ التشغيل، مما يؤدي إلى تشغيل آلية إيقاف تلقائي دقيقة في اللحظة التي يتم فيها تحقيق الطول المستهدف. يمنع هذا المستوى المتطور من الأتمتة تجاوزات المواد المكلفة ويضمن اتساق الأبعاد المطلق عبر دفعات الإنتاج واسعة النطاق. توفر الواجهة تعليقات في الوقت الفعلي وسهلة القراءة حول سرعة القطع وشد الويب، مما يمكّن المشغل من الحفاظ على ظروف المعالجة المثلى دون الضبط المستمر للأقراص اليدوية أو الأذرع. وبالوقوف بجوار المعدات، يمكنك سماع الطنين الثابت والإيقاعي للمحرك الهيدروليكي، وهو شهادة سمعية واضحة على توصيل الطاقة المتوازن والمخفض للاحتكاك والتناغم الميكانيكي.
في حين تم تحسينها خصيصًا كآلة قطع فيلم بوليستر مخصصة لعزل قضبان التوصيل، فإن قدراتها الميكانيكية تمتد إلى ما هو أبعد من نوع مادة واحدة. تسمح شفرات القطع ذات الزوايا الدقيقة وعناصر التحكم في الشد عالية الاستجابة للمعدات بمعالجة مجموعة متنوعة من الركائز المرنة بسلاسة، مما يجعلها أصلًا متعدد الاستخدامات لأي أرضية تصنيع مكونات كهربائية.
في بيئات التصنيع المستمرة ذات الحجم الكبير، تعد متانة المعدات وسلامة المشغل من الضروريات المطلقة. تتميز الماكينة بهيكل فولاذي عالي التحمل من الدرجة الصناعية الذي يثبت العملية بأكملها، ويبطل بشكل فعال الطاقة الحركية المكثفة والاهتزازات المتولدة أثناء عمليات المعالجة عالية السرعة التي تصل إلى 300 متر/دقيقة. تُترجم هذه الصلابة الهيكلية الاستثنائية مباشرةً إلى قطع أنظف وعمر تشغيلي أطول بكثير للمكونات الميكانيكية الداخلية، مما يقلل من وقت توقف الصيانة. علاوة على ذلك، يدمج النظام إطارًا شاملاً للسلامة مدعومًا بمصدر هواء هوائي موثوق بقدرة 0.6 ميجا باسكال. توفر أزرار التوقف في حالات الطوارئ الموضوعة بشكل استراتيجي، والحواجز المتشابكة، وأجهزة الاستشعار الآلية للكشف عن الأخطاء إمكانات إيقاف تشغيل فورية وآمنة من الفشل، مما يؤدي بشكل فعال إلى حماية كل من الموظفين الموجودين على أرضية المصنع والمواد الخام القيمة المحملة حاليًا على التمرير.
ومع إدراك أن مواصفات الماكينات القياسية قد لا تتوافق تمامًا مع كل تصميم فريد للمصنع أو خط إنتاج متخصص، فإن خيارات التخصيص غير القياسية الشاملة متاحة بسهولة. سواء كان سير عمل الإنتاج المحدد الخاص بك يتطلب تعديلات على الحد الأقصى لقطر المادة الخام الذي يبلغ 700 مم، أو تكوينات التمرير المتخصصة مقاس 3 بوصة، أو نطاقات عرض الحز المخصصة، يمكن للفريق الهندسي تكييف البنية الميكانيكية الأساسية لتتناسب مع متطلباتك التشغيلية الدقيقة. وبعيدًا عن الآلات المادية نفسها، يتم دعم كل عملية تركيب بدعم شامل وطويل الأمد لما بعد البيع. تتضمن هذه الخدمة المخصصة إرشادات التثبيت الكاملة في الموقع، والمعايرة الصارمة للمعدات، وبرامج تدريب مفصلة للمشغل، مما يضمن أن فريقك الفني يمكنه زيادة إمكانات إنتاج الماكينة إلى أقصى حد والحفاظ على أعلى كفاءة منذ اليوم الأول للتشغيل.
